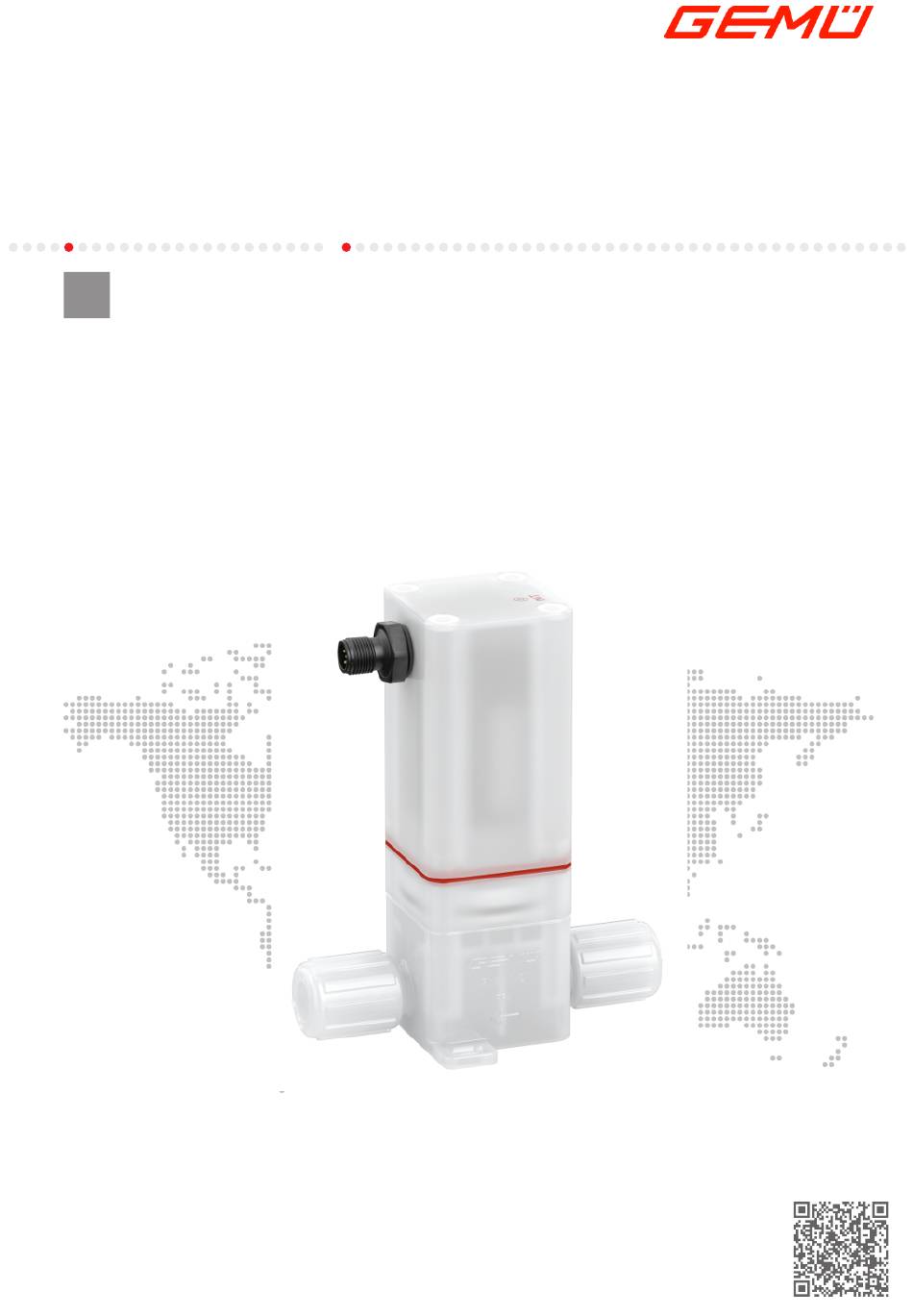

- Seite 1 GEMÜ C53 iComLine Elektromotorisch betätigtes Regelventil Betriebsanleitung Weitere Informationen Webcode: GW-C53...
- Seite 2 Alle Rechte wie Urheberrechte oder gewerbliche Schutzrechte werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 04.08.2020 GEMÜ C53 2 / 24 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemeines .............. Hinweise ............. Verwendete Symbole ......... Begriffsbestimmungen ........Warnhinweise ............. 2 Sicherheitshinweise ..........3 Produktbeschreibung ..........4 Bestimmungsgemäße Verwendung ......5 Bestelldaten .............. Bestellcodes ............Bestellbeispiel ............ 6 Technische Daten ............. 7 Abmessungen ............12 8 Herstellerangaben ............. 13 Lieferung ............. -
Seite 4: Allgemeines
1 Allgemeines 1 Allgemeines 1.4 Warnhinweise Warnhinweise sind, soweit möglich, nach folgendem Schema 1.1 Hinweise gegliedert: – Beschreibungen und Instruktionen beziehen sich auf SIGNALWORT Standardausführungen. Für Sonderausführungen, die in diesem Dokument nicht beschrieben sind, gelten Art und Quelle der Gefahr Mögliches die grundsätzlichen Angaben in diesem Dokument in gefahren-... -
Seite 5: Sicherheitshinweise
7. Sicherheitsdatenblätter beachten. werden. Da Regelkegelkontur, Antriebshub und Anschluss- größen kundenspezifisch angepasst werden können, erfüllt 8. Sicherheitsvorschriften für die verwendeten Medien be- der GEMÜ C53 iComLine nahezu alle Regel- und Durch- achten. flussanforderungen der hochtechnologischen Halbleiterin- Bei Betrieb: dustrie. Durch die Kombination des präzisen Schrittmotors mit hochreinen Körperwerkstoffen eignet er sich insbesonde-... -
Seite 6: Bestimmungsgemäße Verwendung
4 Bestimmungsgemäße Verwendung 4 Bestimmungsgemäße Verwendung GEFAHR Explosionsgefahr ▶ Gefahr von Tod oder schwersten Ver- letzungen. Das Produkt nicht in explosionsge- ● fährdeten Zonen verwenden. WARNUNG Nicht bestimmungsgemäße Verwendung des Produkts ▶ Gefahr von schwersten Verletzungen oder Tod. ▶ Herstellerhaftung und Gewährleistungsanspruch erlischt. Das Produkt ausschließlich entsprechend der in der Ver- ●... -
Seite 7: Bestelldaten
5 Bestelldaten 5 Bestelldaten Die Bestelldaten stellen eine Übersicht der Standard-Konfigurationen dar. Vor Bestellung die Verfügbarkeit prüfen. Weitere Konfigurationen auf Anfrage. Bestellcodes 1 Typ Code 6 Dichtwerkstoff Code Kunststoffsitzventil, elektrisch PTFE 2 Anschlussgröße Code 7 Spannung / Frequenz Code 1/4", Code International: 4 24 V DC 3/8", Code International: 6 8 Regelmodul... -
Seite 8: Technische Daten
6 Technische Daten 6 Technische Daten 6.1 Medium Betriebsmedium: Aggressive, neutrale, gasförmige und flüssige Medien, die die physikalischen und chemischen Ei- genschaften des jeweiligen Gehäuse- und Membranwerkstoffes nicht negativ beeinflussen. 6.2 Temperatur Medientemperatur: 10 bis 150 °C Druck-Temperatur-Diagramm beachten Umgebungstemperatur: 0 bis 40 °C Lagertemperatur: -10 bis 40 °C... - Seite 9 6 Technische Daten Kv-Werte: Gleichprozentig, Regelkegel Code R3234 1/4‘‘ 3/8‘‘ 1/2‘‘ 3/4‘‘ 12,5 % 25 % 50 % 75 % 100 % 11,4 12,8 12,8 Kv-Werte in l/min Linear, Regelkegel Code R3235 1/4‘‘ 3/8‘‘ 1/2‘‘ 3/4‘‘ 12,5 % 25 % 50 % 75 % 11,1...
-
Seite 10: Mechanische Daten
6 Technische Daten 6.4 Produktkonformitäten Maschinenrichtlinie: 2006/42/EU EMV-Richtlinie: 2014/30/EU Störfestigkeit: DIN EN 61000-6-2 Störaussendung: DIN EN 61000-6-4 6.5 Mechanische Daten Schutzart: IP 65 nach EN 60529 Gewicht: Anschlussgröße Gewicht 1/4'‘ 660 g 3/8‘‘ 660 g 1/2'‘ 600 g 3/4'‘ 600 g 6.6 Einschalt- und Lebensdauer Lebensdauer: Auf/Zu Betrieb - Mindestens 1.000.000 Schaltzyklen bei Raumtemperatur und zulässiger Ein-... -
Seite 11: Analoge Ausgangssignale
6 Technische Daten Pegel logisch ”1”: > 15 V DC Pegel logisch ”0”: ≤ 5 V DC 6.7.4 Analoge Ausgangssignale 6.7.4.1 Istwert als Stromsignal, Regelmodul Code S1 Ausgangssignal: 4 - 20 mA Ausgangsart: aktiv Bürde: 750 Ω Kurzschlussfest: 6.7.4.2 Istwert als Spannungssignal, Regelmodul Code V1 Ausgangssignal: 0 - 10 V Ausgangsart:... -
Seite 12: Abmessungen
7 Abmessungen 7 Abmessungen Anschlussgröße Antriebsausfüh- Anschluss ØN ■B rung 1/4" Flare 131,0 146,0 50,0 71,0 50,0 16,0 111,0 71,0 49,0 6,0 12,0 PrimeLock 131,0 146,0 50,0 71,0 50,0 16,0 109,0 71,0 49,0 6,0 12,0 Pillar 131,0 146,0 50,0 71,0 50,0 16,0 88,0 71,0 49,0 6,0 12,0 3/8"... -
Seite 13: Herstellerangaben
9 Einbau in Rohrleitung 8 Herstellerangaben 9 Einbau in Rohrleitung Der für den Betrieb des Ventils benötigte Controller ist nicht VORSICHT im Lieferumfang enthalten! Befestigung mit geeigneten medienbeständigen Kunststoff- 8.1 Lieferung Schrauben (nicht im Lieferumfang enthalten) ▶ Korrosion und Kontamination bei Verwendung von Me- ●... -
Seite 14: Einbau Bei Flare-Anschluss
9 Einbau in Rohrleitung 9.4 Einbau bei PrimeLock Verbindungen HINWEIS 1. Vorbereitung des Schlauches durch Montage des Sleeves Werkzeug! (Anleitung des Herstellers beachten: www.entegrisfl uid- ▶ Benötigtes Werkzeug für Einbau und Montage ist nicht handling.com/Product.aspx?G=1905. im Lieferumfang enthalten. 2. PrimeLock Anschluss mit vorbereitetem Schlauch zu- Passendes, funktionsfähiges und sicheres Werkzeug ●... -
Seite 15: Elektrischer Anschluss
10 Elektrischer Anschluss 10 Elektrischer Anschluss 10.1 Lage der Steckverbinder 10.2 Elektrischer Anschluss Anschluss X1 5-polige M12-Einbaudose. A-kodiert Signalname 24 V Versorgungsspannung I+/U+, Sollwerteingang I+/U+, Istwertausgang Digitaleingang 1 www.gemu-group.com 15 / 24 GEMÜ C53... -
Seite 16: Inbetriebnahme
11 Inbetriebnahme 11 Inbetriebnahme ð Initialisierungsmodus wird automatisch beendet. ð Ventil fährt den eingestellten Sollwert an. 11.1 Initialisierung ð Endlagen sind eingestellt. Bei werkseitig komplett montierten Prozessventil ist die In- itialisierung bereits durchgeführt. Eine Initialisierung muss unter folgenden Situationen durch- geführt werden: –... -
Seite 17: Inspektion Und Wartung
12 Inspektion und Wartung 12 Inspektion und Wartung WARNUNG Unter Druck stehende Armaturen! ▶ Gefahr von schwersten Verletzungen oder Tod. Anlage drucklos schalten. ● Anlage vollständig entleeren. ● VORSICHT Verwendung falscher Ersatzteile! ▶ Beschädigung des GEMÜ Produkts. ▶ Herstellerhaftung und Gewährleistungsanspruch erlö- schen. -
Seite 18: Fehlerbehebung
13 Fehlerbehebung 13 Fehlerbehebung Fehler Möglicher Grund Fehlerbehebung Betriebsmedium entweicht aus Regel-PD defekt Ventil austauschen Leckagebohrung Das Produkt öffnet nicht bzw. nicht Antrieb defekt Ventil austauschen vollständig Regel-PD nicht korrekt montiert Ventil austauschen Das Produkt ist im Durchgang undicht Betriebsdruck zu hoch Das Produkt mit Betriebsdruck laut (schließt nicht bzw. -
Seite 19: Ausbau Aus Rohrleitung
16 Rücksendung 14 Ausbau aus Rohrleitung 1. Den Ausbau von Clamp- oder Schraubverbindungen in umgekehrter Reihenfolge wie den Einbau durchführen. 2. Ausbau von Schweiß- oder Klebeverbindungen mit geeig- netem Schneidwerkzeug durchführen. 3. Sicherheitshinweise und Vorschriften zur Unfallverhü- tungsvorschrift beachten. 15 Entsorgung 1. -
Seite 20: Einbauerklärung Nach 2006/42/Eg (Maschinenrichtlinie)
17 Einbauerklärung nach 2006/42/EG (Maschinenrichtlinie) 17 Einbauerklärung nach 2006/42/EG (Maschinenrichtlinie) Einbauerklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II, 1.B für unvoll- ständige Maschinen Wir, die Firma GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das folgende Produkt Fabrikat: GEMÜ... -
Seite 21: Konformitätserklärung Nach 2014/30/Eu (Emv-Richtlinie)
18 Konformitätserklärung nach 2014/30/EU (EMV-Richtlinie) 18 Konformitätserklärung nach 2014/30/EU (EMV-Richtlinie) EU-Konformitätserklärung gemäß 2014/30/EU (EMV-Richtlinie) Wir, die Firma GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Sicherheitsanforderungen der EMV-Richtlinie 2014/30/EU erfüllt. Benennung des Produktes: GEMÜ... -
Seite 22: Herstellererklärung
19 Herstellererklärung 19 Herstellererklärung Herstellererklärung Gemäß Anhang VII der Richtlinie 2014/68/EU Wir, die Firma GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass unten aufgeführte Armaturen gemäß Artikel 4, Absatz 3 der Druckgeräterichtlinie 2014/68 in Übereinstimmung mit der guten Ingenieurpraxis ausgelegt und hergestellt sind. - Seite 23 GEMÜ C53 23 / 24 www.gemu-group.com...
- Seite 24 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88708629* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 08.2020 | 88708629 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
