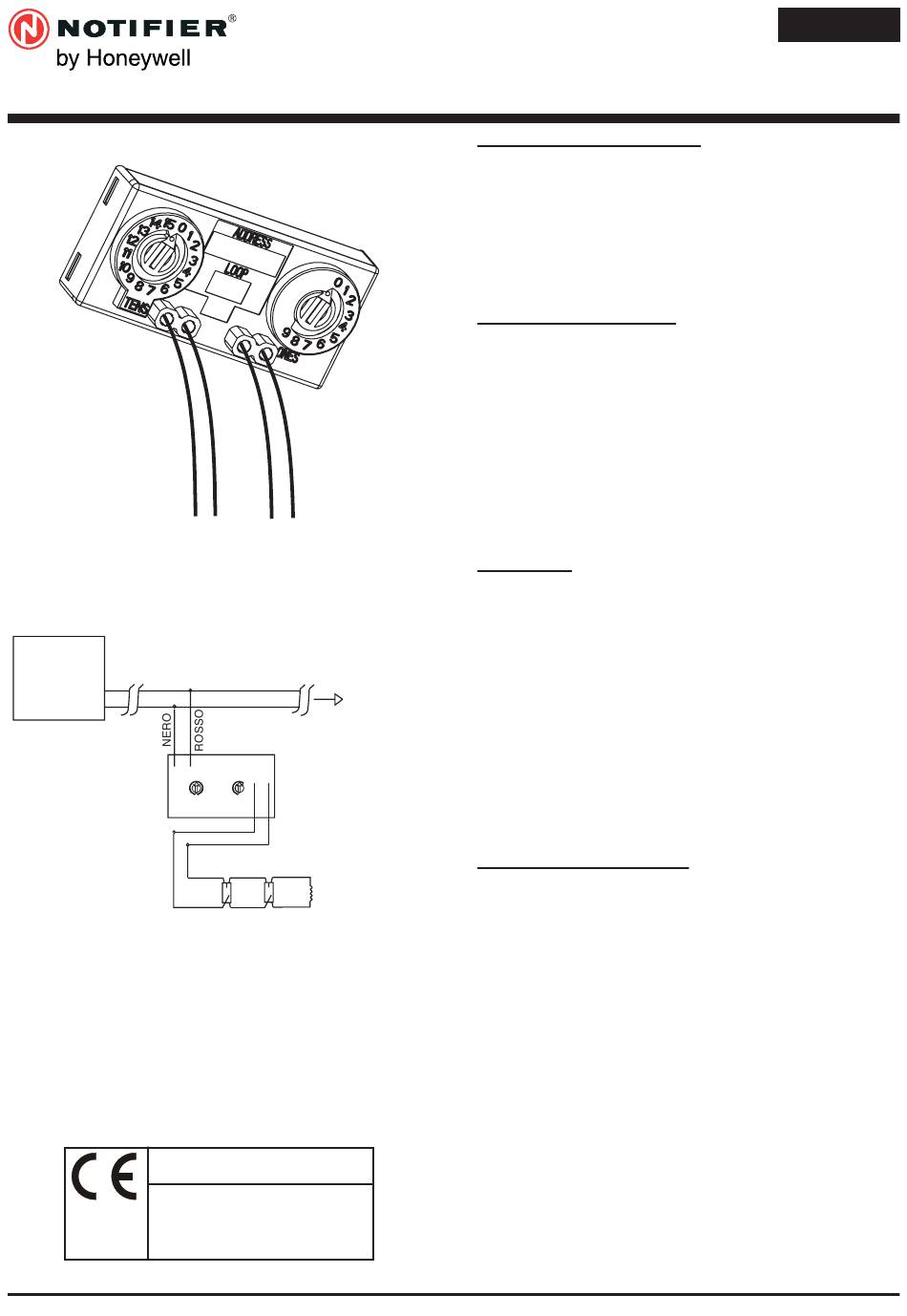

Figura 1: NFX-MM1M : Installazione senza supporto rigido
Figura 2: Configurazione tipica del circuito
PANNELLO DI
CIRCUITO DEL SISTEMA
CONTROLLO
DI RILEVAZIONE ED
COMPATIBILE
LOOP INDIRIZZABILE
ALLARME ANTINCENDIO
(+)
(–)
L'INTERO
(–)
CABLAGGIO
ILLUSTRATO È
MONITORATO E A
POTENZA LIMITATA
LINEA MONITORATA
Notifier Fire Systems by Honeywell
0905 13
DOP-IOD005
EN54-18: 2005
+ AC 2007
NO-460-022
ISTRUZIONI PER L'INSTALLAZIONE DEL
MODULO DI SUPERVISIONE
AL
DISPOSITIVO
SUCCESSIVO
(+)
)
( +
)
( –
7 8
6 7 8 9
6
9
5
10
5
4
4
11
3
3
12
2
13
2
1
1
14
0
0
15
VIOLA
FINE LINEA
47k FINE
GIALLO
LINEA
INCLUSO
INCLUSO
(47K OHM
(RESISTENZ
A FINE
STANDARD
LINEA-47k)
- ELR-47K)
NFX-MM1M
Dispositivo di ingresso / uscita
Pittway Tecnologica S.r.l.
Via Caboto 19/3
34147 TRIESTE
Italy
Notifier Italia S.r.l. Via Grandi, 22-20097-San Donato Milanese (MI), Italia
NFX-MM1M
PRIMA DELL'INSTALLAZIONE
Le
seguenti
all'installazione. Fare riferimento al manuale di installazione del pannello
di controllo per maggiori dettagli sul sistema. Se i moduli saranno
installati in un sistema operativo già esistente, comunicare all'operatore
e all'autorità locale che il sistema sarà temporaneamente fuori servizio.
Disconnettere l'alimentazione al pannello di controllo prima di installare
i moduli.
AVVISO: il presente manuale deve essere lasciato a disposizione del
proprietario/utilizzatore dell'apparecchiatura.
DESCRIZIONE GENERALE
Il modulo di supervisione NFX-MM1M può essere installato in una
scatola di connessione singola direttamente dietro l'unità monitorata.
Le dimensioni contenute e il peso ridotto ne consentono l'installazione
senza supporto rigido (cfr. figura 1). Il modulo NFX-MM1M è destinato
all'utilizzo in sistemi intelligenti a due fili in cui il singolo indirizzo di
ogni modulo viene selezionato utilizzando selettori rotanti. Fornisce un
circuito di attivazione a due fili per dispositivi di sicurezza e di allarme
antincendio con un contatto normalmente aperto.
Nota: L'NFX-MM1M ha il compito di ritrasmettere al pannello di controllo
informazioni collegate a un segnale di allarme – non controlla eventuali
guasti di corto circuito sulla linea secondaria
Per assicurare il corretto funzionamento, questo modulo deve essere
collegato unicamente a un pannello di controllo compatibile.
SPECIFICHE
Loop indirizzabile
Tensione nominale di esercizio: 47VCC
Corrente media di esercizio:
Corrente massima di allarme:
Linea monitorata
Resistenza di fine linea:
Resistenza massima cablaggio: 1,5 K ohm
Tensione massima di fine linea: 11 volt
Corrente massima di corto circuito: 217 µA
Caratteristiche Generali
Intervallo di temperatura:
Umidità:
Dimensioni:
Lunghezza cavo:
MONTAGGIO E CABLAGGIO
NOTA: questo modulo è stato progettato per essere cablato e montato
senza connessioni rigide all'interno di un contenitore standard di
dispositivi elettrici. Qualora sia richiesto un montaggio rigido, si può
fissare al contenitore mediante fascette serracavo e, se necessario,
supporti per fascette adesivi o a vite. Il modulo andrebbe montato
orizzontale, assicurandosi che non interferisca con altri dispositivi nel
contenitore, e facendo attenzione a non danneggiare i cavi durante
l'installazione.
1. Collegare i fili rosso (+) e nero ( – ) ai fili di alimentazione del positivo
e negativo del loop.
2. Collegare il filo viola (+) e giallo (-) alla linea monitorata.
3. Installare il valore della resistenza di fine linea specificato per
terminare la linea monitorata. La resistenza di fine linea standard
è da 47 k ohm. Le altre resistenze sono solo per utilizzi speciali.
4. Impostare l'indirizzo sul modulo secondo i disegni.
5. Installare il modulo nella posizione di montaggio desiderata.
informazioni
intendono
fornire
400 µA, 1 comunicazione ogni 5
secondi, fine linea da 47 k
600 µA max.
47 K ohm (Standard)
da -10°C a 55°C
dal 10% al 93% (senza condensa)
33 mm (altezza) x 71 mm (larghezza)
x 15 mm (profondità)
150 mm minimo
I TA L I A N O
una
breve
guida
I56-3990-007
