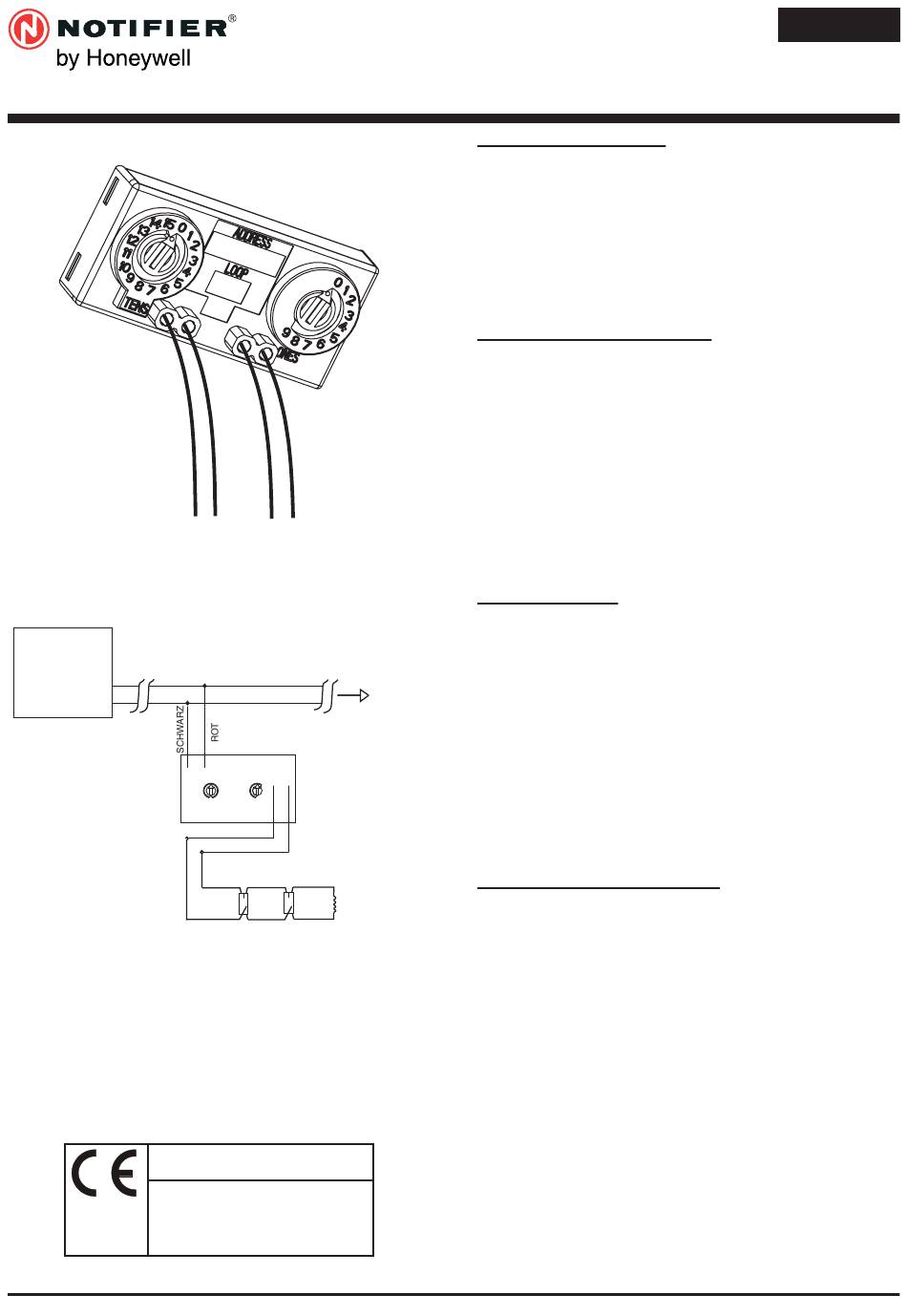

Abbildung 1: NFX-MM1M Installation des
Moduls ohne starre Verbindungen erfolgen
Abbildung 2 – Typische Schaltkreiskonfiguration
KOMPATIBLE
BRANDMELDER-
ZENTRALE
(+)
(–)
DIE GESAMTE GEZEIGTE
VERKABELUNG VERFÜGT
ÜBER STROMBEGRENZUNG
UND ÜBERWACHUNG
MELDELINIE
Notifier Fire Systems by Honeywell
0905 13
DOP-IOD005
EN54-18: 2005
+ AC 2007
NO-460-022
INSTALLATIONSANLEITUNG ZUM MONITORMODUL
RINGLEITUNG
(–)
(+)
)
( +
)
( –
7 8
9
6 7 8 9
6
5
10
5
4
4
11
3
3
12
2
13
2
1
14
1
0
0
15
VIOLETT
ABSCHLUSS-
WIDERSTAND
GELB
BEIGELEGT
MIT 47 KOHM
ENDWIDERSTAND
STANDARD -
(ELR: 47.000)
NFX-MM1M
Eingangs- / Ausgangsgerät
Pittway Tecnologica S.r.l.
Via Caboto 19/3
34147 TRIESTE
Italy
Notifier Sicherheitssysteme GmbH, Stadionring 32, 40878 Ratingen, Deutschland
NFX-MM1M
VOR DER INSTALLATION
Die nachfolgenden Informationen werden als Kurzanleitung zur
Installation bereitgestellt. Ausführliche Systeminformationen erhalten Sie
im Installationshandbuch der Brandmelderzentrale. Bei Installation der
Module in einem bereits vorhandenen, im Betrieb befindlichen System
sind Bediener und örtliche Behörden davon in Kenntnis zu setzen, dass
das System vorübergehend außer Betrieb gesetzt sein wird. Trennen Sie
die Brandmelderzentrale vom Stromnetz, bevor Sie mit der Installation
der Module beginnen.
HINWEIS: Diese Anleitung muss vom Eigentümer/Bediener des Geräts
verwahrt werden.
ALLGEMEINE BESCHREIBUNG
Das NFX-MM1M Monitormodul kann in einer Einfach-Verteilerdose
direkt hinter der zu überwachenden Einheit installiert werden. Dank
der kompakten Abmessungen und des geringen Gewichts kann die
Installation des Moduls ohne starre Verbindungen erfolgen (siehe
Abbildung 1). Das NFX-MM1M Modul ist für den Einsatz in intelligenten
Zweileitungssystemen vorgesehen, in denen die individuelle Adresse
jedes Moduls über Dekaden-Drehschalter gewählt wird. Es bietet
eine
Zweileiterauslöseschaltung
Sicherheitsapparaturen mit Schließerkontakt.
Anm.: Das Modul NFX-MM1M dient nur dazu, die Information eines
Feueralarms zur Brandmelderzentrale weiter zu leiten – es überwacht die
Sekundärleitung nicht auf Kurzschluss.
Um einen einwandfreien Betrieb zu gewährleisten, darf das Modul nur an
eine kompatible Brandmelderzentrale angeschlossen werden.
SPEZIFIKATIONEN
Ringleitung
Nominale Betriebsspannung:
Durchschnittlicher Betriebsstrom: 400 µA, 1 Kommunikation alle 5
Maximaler Betriebsstrom
ZUM
NÄCHSTEN
Meldelinie
GERÄT
Endwiderstand:
Maximaler Leitungswiderstand: 1.5 kOhm
Max. Spannung am Endwiderstand: 11 Volt
Maximaler Kurzschlussstrom:
Allgemein
Temperaturbereich:
Luftfeuchtigkeit:
Abmessungen:
Leitungslänge:
MONTAGE UND VERDRAHTUNG
(47 KOHM
Diese Modul dient zur einfachen Verdrahtung und Montage in einem
ELR-47 K)
Standard-Anschlussgehäuse. Wenn eine feste Montage benötigt wird,
sollte dies mit Kabelbindern und ggf. mit Klebeband oder mit schraubbaren
Kabelbindern erfolgen. Die Test und die Zulassung wurden mit der festen
Montage durchgeführt.
Das Modul sollte möglichst flach moniert werden um andere Konflikte
mit anderen Geräten in dem Gehäuse zu vermeiden. Weiterhin muss
darauf geachtet werden, dass die Verkabelung während der Montage
nicht beschädigt wird.
1. Verbinden Sie das rote (+) und schwarze (–) Kabel mit den positiven
und negativen Anschlüssen der Ringleitung des Signalschaltkreises.
2. Verbinden Sie das violette (+) und gelbe (–) Kabel mit der Meldelinie.
3. Schliessen Sie den spezifizierten Endwiderstandswert an, durch
den die Meldelinie terminiert wird. Der Wert des Standard-
Abschlusswiderstands beträgt 47kOhm. Die anderen Widerstände
sind nur für spezielle Anwendungen.
4. Stellen Sie die Adresse am Modul gemäß den jeweiligen Vorgaben
ein.
5. Installieren Sie das Modul am gewünschten Montageort.
D E U T S C H
für
Brandmeldesysteme
15–32 V DC
Sekunden, 47 kOhm Endwiderstand
600 µA (Meldelinie kurzgeschlossen).
47 kOhm (standard)
217 µA
-10 - 55 °C
10 – 93 %, nicht kondensierend
33 x 71 x 15 mm (H x B x T)
150 mm mindestens
I56-3990-007
