Betriebsanzeigen zum System

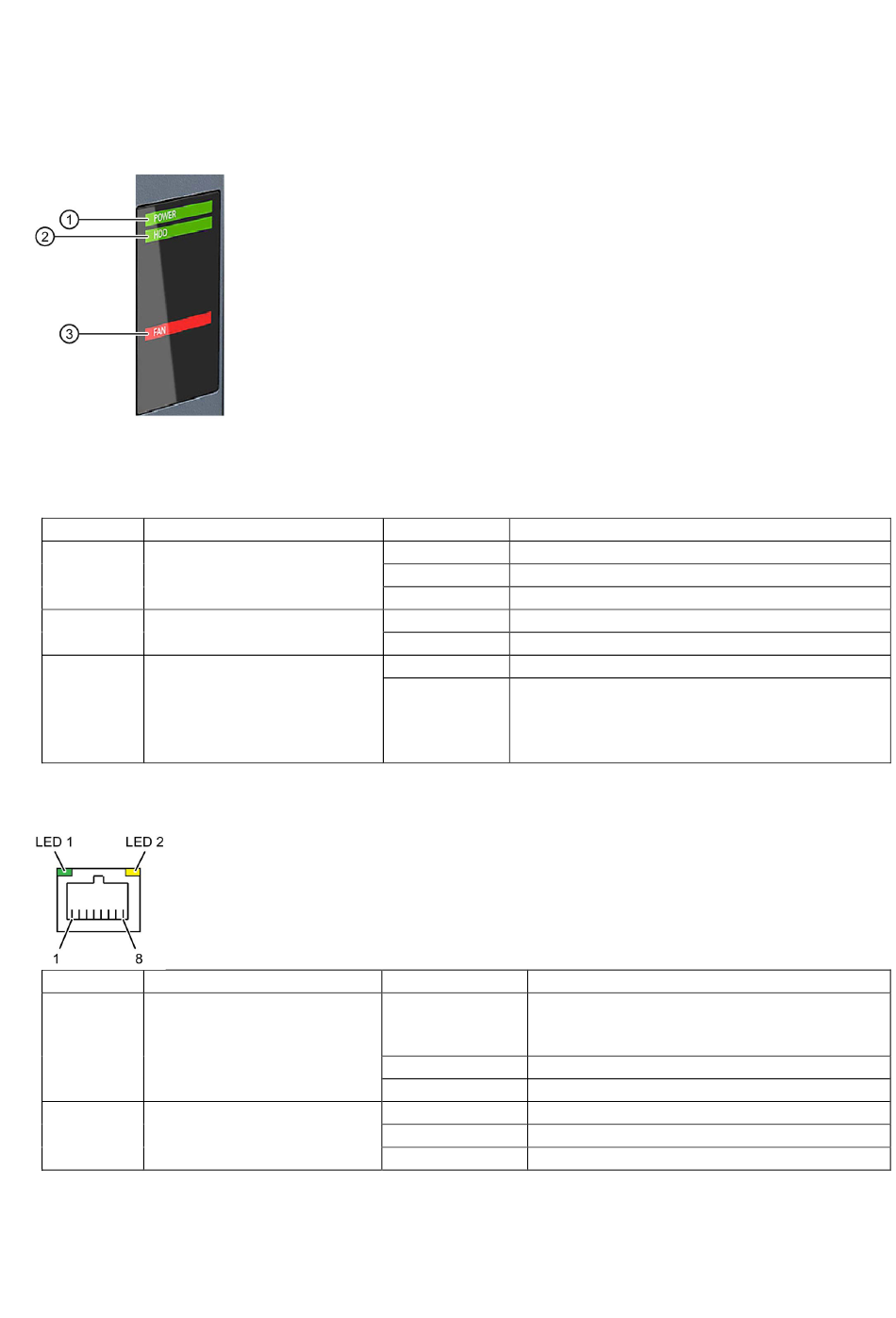

Betriebsanzeigen an der Vorderseite
Die Betriebsanzeigen geben Auskunft über den Status der Gerätekomponenten, die in der folgenden Tabelle aufgelistet sind.
Die Betriebsanzeigen sind bei geschlossener und geöffneter Fronttür sichtbar.
① LED "POWER"
② LED "HDD"
③ LED "FAN FAIL"
Bedeutung der LEDs
LED Bedeutung
POWER Betriebszustand des PC
HDD Zugriff auf Festplatte
FAN FAIL Status Lüfter
Betriebsanzeigen an der Geräterückseite
An der Geräterückseite befinden sich die Ethernet-Schnittstellen mit folgenden Betriebsanzeigen:
LED Bedeutung
LED 1 Verbindungsstatus
1
LED 2 Datenübertragungsrate
1
Die Ethernet-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das
1
Betriebssystem kann davon abweichen.
SIMATIC IPC1047E - Quick Link Guide
A5E52296951-AA, 09/2022
LED-Status Bedeutung des Status
AUS ausgeschaltet oder vom Netz getrennt
GELB Ruhezustand oder Heruntergefahren
GRÜN PC in Betrieb
AUS Kein Zugriff
GRÜN Zugriff
AUS Kein Fehler
ROT blinkend Mögliche Ursachen:
• CPU-Kühlkörperlüfter gestört
• Frontlüfter gestört
• Lüfter der Stromversorgung gestört
LED-Status Bedeutung des Status
AUS •
•
•
•
GRÜN
•
GRÜN, blinkend
•
AUS
•
GRÜN
•
GELB
Kein Kabel angeschlossen
Kabel nicht aktiv
Schnittstelle deaktiviert
Aktives Kabel angeschlossen
Datentransfer aktiv
10 Mbit/s
100 Mbit/s
1000 Mbit/s
3
