Schnittstellen An Der Geräterückseite - Siemens SIMATIC IPC1047E Produktinformation

Dieser kompakte Quick Link Guide (https://support.industry.siemens.com/cs/ww/de/view/109813361) aus dem Internet
enthält die aktuellen Kapitel ① bis ⑦ aus der Dokumentation:
als "Anzeige" z.B. am Handy/Tablet mit Quick Links oder
•
• als "Download" zum Ausdrucken mit QR-Codes, die Sie ausschneiden, aufkleben und mit dem Handy einscannen können.
Dokumentation
Folgende Tabelle führt zur passenden Ausgabe der Dokumentation für Ihr Gerät:
Ausgabe
08/2020
03/2021 (https://support.industry.siemens.com/cs/dl-
media/109798099/145441558027_de-DE/start.htm)
09/2022 (https://support.industry.siemens.com/cs/dl-
media/109812980/158875332875_de-DE/start.htm)
(aktuell)

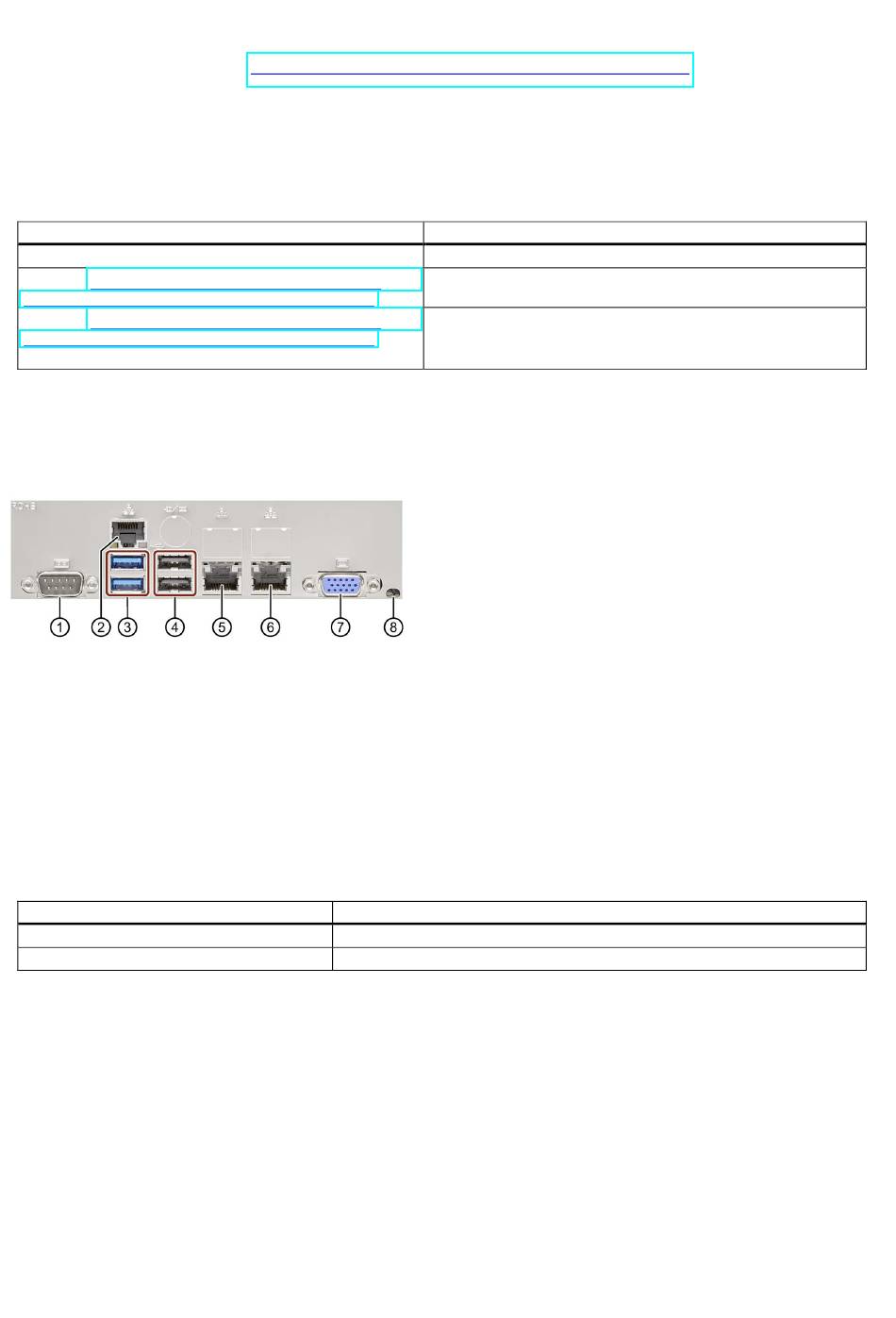

Schnittstellen an der Geräterückseite
① COM1 (X30)
② RJ45 LAN (IPMI, X3)
③ USB 3.0 (X65 oben / X64 unten)
④ USB 2.0 (X61 oben / X60 unten)
⑤ Gbit LAN 1 ETHERNET (X1)
⑥ Gbit LAN 2 ETHERNET (X2)
⑦ VGA (X70)
⑧ Unit Identifier Switch (UID)
Anschlüsse der optionalen Grafikkarten
Nach Einbau einer Grafikkarte stehen an der Geräterückseite deren Anschlüsse zur Verfügung. Die folgende Tabelle zeigt
Beispiele für Anschlüsse von VR-Brillen oder Monitoren:
Anschlussbuchse
USB 3.1 Gen 2; Type C
1
DisplayPort
Maximale Leitungslänge = 3 m, abhängig von Dämpfung der Leitung und maximaler Datenrate der Verbindung.
1
Verwenden Sie die Original-Anschlusstechnik der anzuschließenden Peripherie ohne Adapter und ohne Verlängerungen.
Summe der Ströme an den USB-Schnittstellen des Geräts (inkl. der internen USB-Schnittstellen) ≤ 3 A
2
2
Änderungen
Erstausgabe
Redesign am Gerät, Security-Hinweise, Hardware-Kapitel
ergänzt
Software-RAID, Hardware-RAID Pufferkondensator, M.2-
Kühllösung, UK-CA-Zertifizierung, Fehlerkorrekturen
Bemerkung
abwärtskompatibel zu USB 3.0 / 2.0 / 1.1; je 1500 mA / high current
Anschluss eines Monitors
2
SIMATIC IPC1047E - Quick Link Guide
A5E52296951-AA, 09/2022
