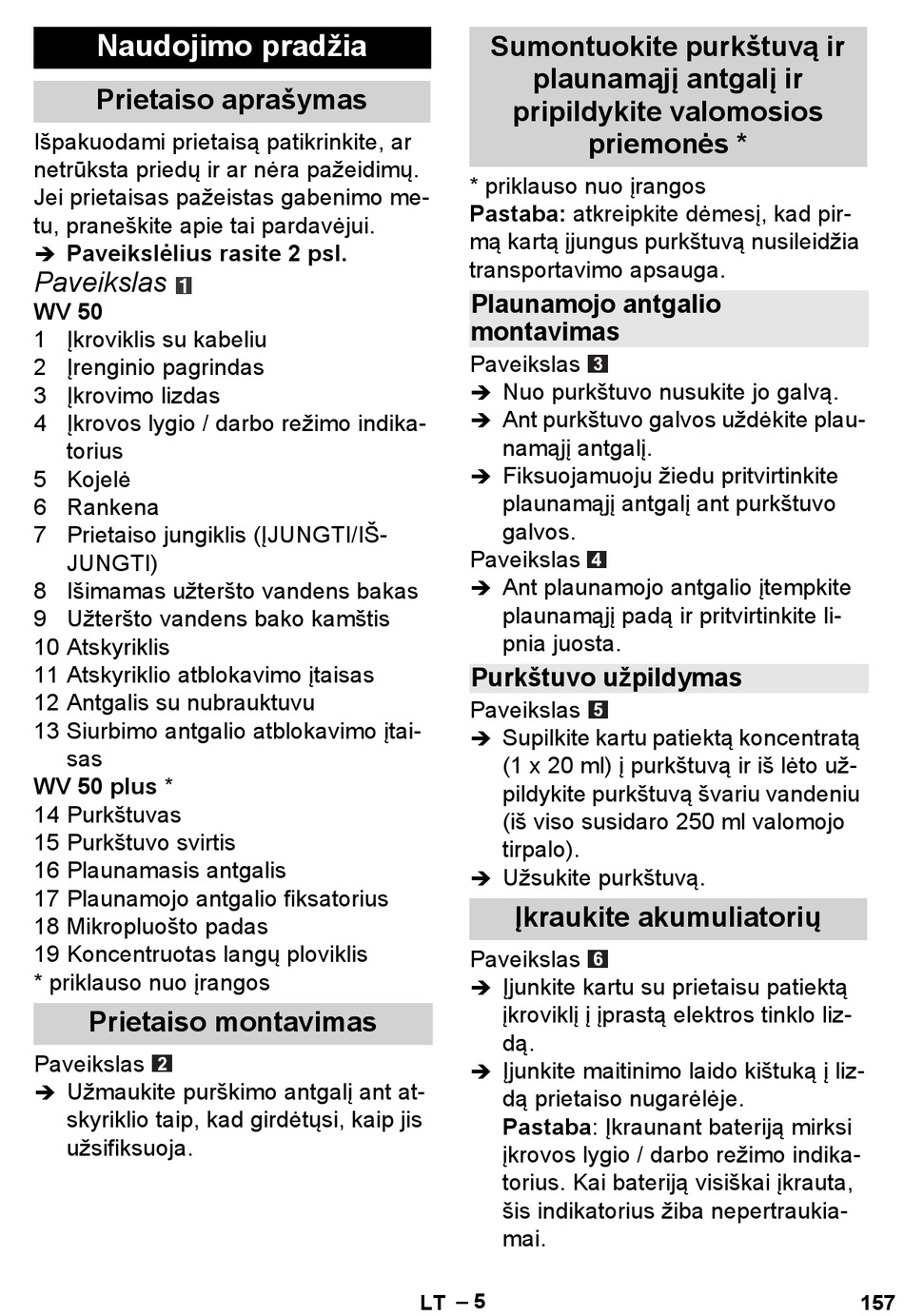

Kärcher WV 50 Bedienungsanleitung Seite 157

Naudojimo pradžia
Prietaiso aprašymas
Išpakuodami prietaisą patikrinkite, ar
netrūksta priedų ir ar nėra pažeidimų.
Jei prietaisas pažeistas gabenimo me-
tu, praneškite apie tai pardavėjui.
Paveikslėlius rasite 2 psl.

Paveikslas
WV 50
1 Įkroviklis su kabeliu
2 Įrenginio pagrindas
3 Įkrovimo lizdas
4 Įkrovos lygio / darbo režimo indika-
torius
5 Kojelė
6 Rankena
7 Prietaiso jungiklis (ĮJUNGTI/IŠ-
JUNGTI)
8 Išimamas užteršto vandens bakas
9 Užteršto vandens bako kamštis
10 Atskyriklis
11 Atskyriklio atblokavimo įtaisas
12 Antgalis su nubrauktuvu
13 Siurbimo antgalio atblokavimo įtai-
sas
WV 50 plus *
14 Purkštuvas
15 Purkštuvo svirtis
16 Plaunamasis antgalis
17 Plaunamojo antgalio fiksatorius
18 Mikropluošto padas
19 Koncentruotas langų ploviklis
* priklauso nuo įrangos
Prietaiso montavimas
Paveikslas
Užmaukite purškimo antgalį ant at-

skyriklio taip, kad girdėtųsi, kaip jis
užsifiksuoja.
Sumontuokite purkštuvą ir
plaunamąjį antgalį ir
pripildykite valomosios
priemonės *
* priklauso nuo įrangos
Pastaba: atkreipkite dėmesį, kad pir-
mą kartą įjungus purkštuvą nusileidžia
transportavimo apsauga.
Plaunamojo antgalio
montavimas
Paveikslas
Nuo purkštuvo nusukite jo galvą.

Ant purkštuvo galvos uždėkite plau-

namąjį antgalį.
Fiksuojamuoju žiedu pritvirtinkite

plaunamąjį antgalį ant purkštuvo
galvos.
Paveikslas
Ant plaunamojo antgalio įtempkite

plaunamąjį padą ir pritvirtinkite li-
pnia juosta.
Purkštuvo užpildymas
Paveikslas
Supilkite kartu patiektą koncentratą

(1 x 20 ml) į purkštuvą ir iš lėto už-
pildykite purkštuvą švariu vandeniu
(iš viso susidaro 250 ml valomojo
tirpalo).
Užsukite purkštuvą.

Įkraukite akumuliatorių
Paveikslas
Įjunkite kartu su prietaisu patiektą

įkroviklį į įprastą elektros tinklo liz-
dą.
Įjunkite maitinimo laido kištuką į liz-

dą prietaiso nugarėlėje.
Pastaba: Įkraunant bateriją mirksi
įkrovos lygio / darbo režimo indika-
torius. Kai bateriją visiškai įkrauta,
šis indikatorius žiba nepertraukia-
mai.
– 5
LT 157
