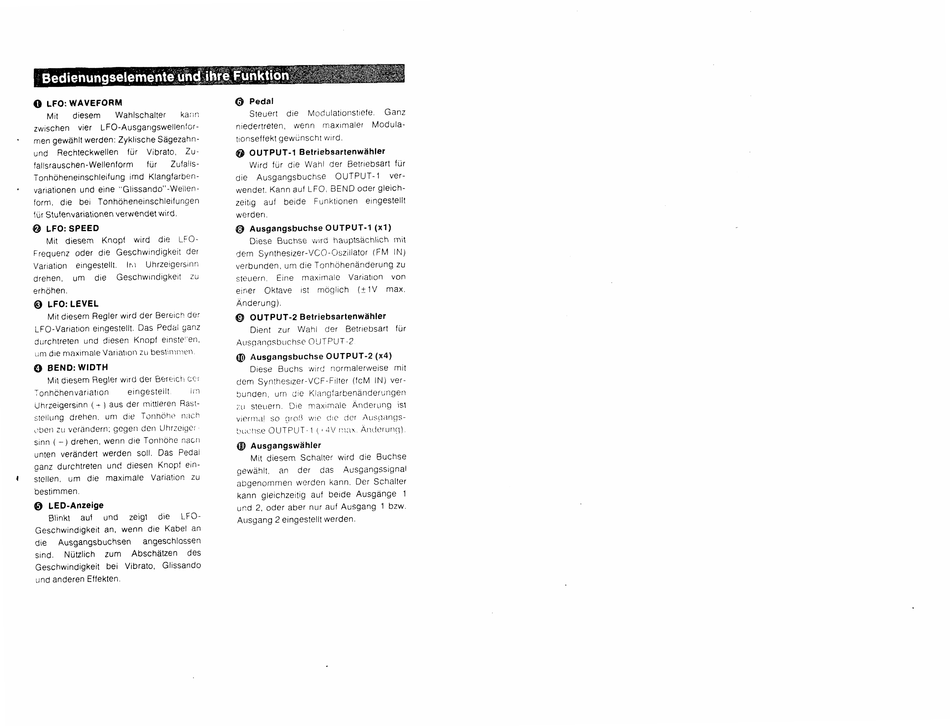

© LFO: WAVEFORM
Mit
diesem
Wahlschalter
kann
zwischen
vier
LFO-Ausgangswellenfor-
rnen gewahit werden: Zyklische Sagezahn-
und
Rechteckwellen
fur
Vibrato,
Zu-
fallsrauschen-Wellenform
fur
Zufalls-
Tonhbheneinschleifung imd Klangfarben-
vanationen und eine "Glissando"-Weilen-
form.
die
bei
Tonhbheneinschleifungen
fur Stufenvariationen verwendet wird.
O LFO:SPEED
Mit
diesem
Knopf
wird
die
LFO-
Frequenz oder die Geschwindigkeit der
Variation
eingestellt.
Ir.i
Uhrzeigersinn
drehen,
urn
die
Geschwindigkeit
zu
erhb'hen.
© LFO: LEVEL
Mit diesem Regler wird der Bereich der
LFO-Vanation eingestellt. Das Pedal ganz
durchtreten und diesen Knopf einste::en,
um die maximale Variation zu bestimmen.
0 BEND: WIDTH
Mit diesem Regler wird der Bereich cer
Tonhchenvariation
eingesteilt.
Irn
Uhrzeigersinn (- ) aus der mittleren Rast-
stellung drehen. um die Tonhbhe nach
oben zu verandern; gegen den Uhrzeiger
sinn ( -) drehen, wenn die Tonhbhe nacn
unten verandert werden soil. Das Pedai
ganz durchtreten und diesen Knopf ein-
stellen.
um
die
maximale
Variation
zu
bestimmen.
0 LED-Anzeige
Blinkt
auf
und
zeigt
die
LFO-
Geschwindigkeit an, wenn die Kabel an
die
Ausgangsbuchsen
angeschlossen
sind.
Nutzlich
zum
Abschatzen
des
Geschwindigkeit bei
Vibrato,
Glissando
und anderen Effekten.
O Pedal
Steuert
die
Modulationstiefe.
Ganz
niedertreten,
wenn
maximaler
Modula-
tionseffekt gewunscht wird.
O OUTPUT-1 Betriebsartenwahler
Wird fur die Wahl der Betnebsart fur
die
Ausgangsbuchse
OUTPUT-1
ver
wendet. Kann auf LFO, BEND Oder gleich-
zeitig
auf
beide
Funktionen
eingestellt
werden.
© Ausgangsbuchse OUTPUT-1 (x1)
Diese Buchse wird hauptsachlich mit
dem Synthesizer-VCO-Oszillator (FM IN)
verbunden, um die Tonhbhenanderung zu
steuern.
Eine
maximale
Variation
von
einer
Oktave
ist
mbglich
(±1V
max.
Anderung).
© OUTPUT-2 Betriebsartenwahler
Dient
zur
Wahl
der
Betnebsart
fur
Ausgangsbuchse OUTPUT-2
® Ausgangsbuchse OUTPUT-2 (x4)
Diese Buchs wird normalerweise mit
dem Synthesizer-VCF-Filter (fcM IN) ver
bunden, um die Klangfarbenanderungen
zu steuern.
Die maximale Anderung ist
vierma! so gro(3 wie die der Ausgangs-
buchse OUTPUT-1 ( • 4V max. Anderung).
© Ausgangswahler
Mit diesem Schalter wird die Buchse
qewahlt,
an
der
das
Ausgangssignal
abgenommen werden kann. Der Schalter
kann gleichzeitig auf beide Ausgange 1
und 2, oder aber nur auf Ausgang 1 bzw.
Ausgang 2 eingestellt werden.
