base engineering AWM12 Montageanleitung Seite 9

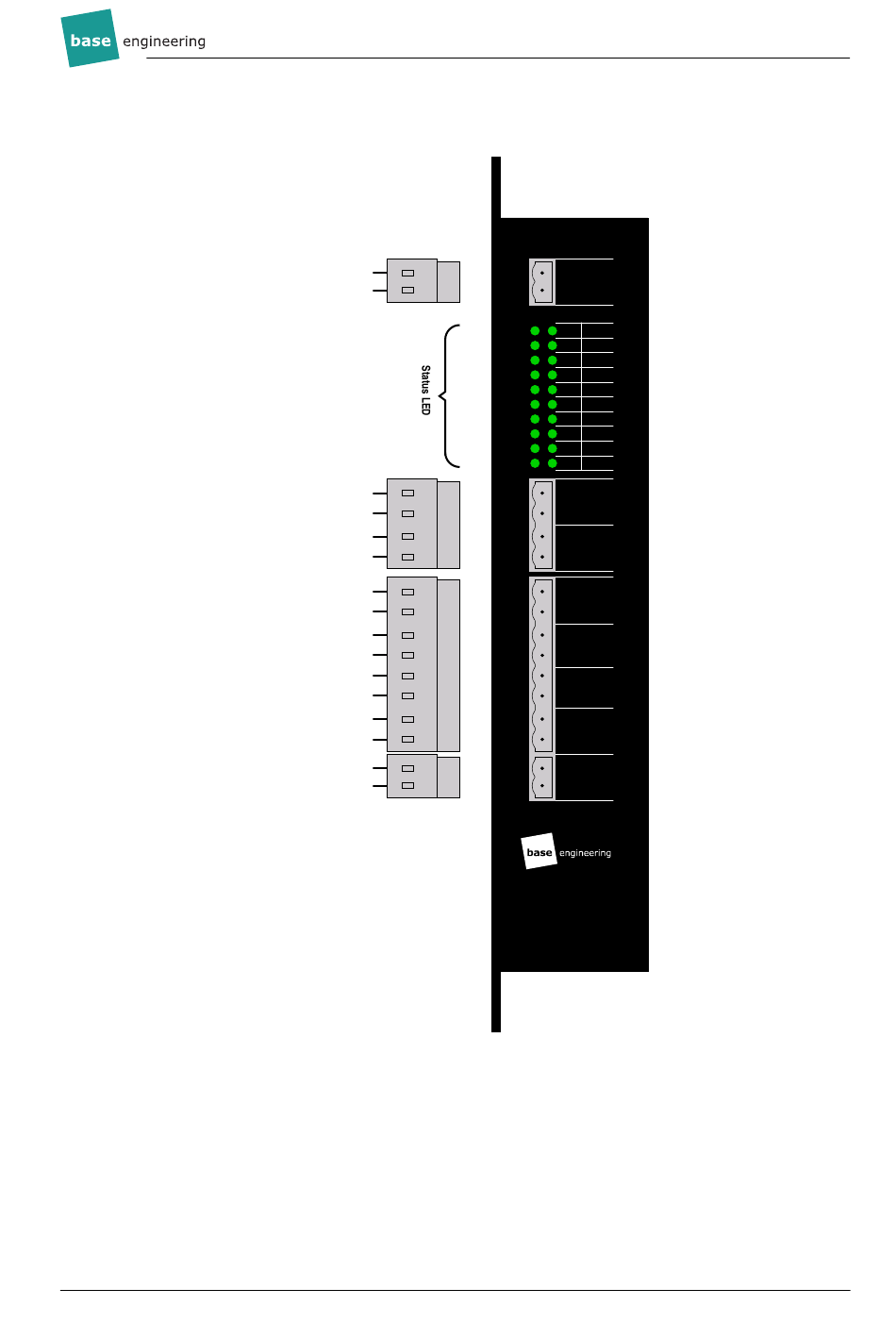

5 Anschl ¨ usse Car Modul Vorderseite
Eingang für 2. Tür vollständig geöffnet (nur bei 2. Tür)
Eingang für 2. Tür vollständig geschlossen (Nur bei 2. Tür)
Eingang für DT−O Taster 2. Tür (nur bei 2. Tür)
Eingang für Reversiermittel 2. Tür (nur bei 2. Tür)
©2012–2022 base engineering gmbh
Stromversorgung
Schliesserausgang,
parallel zu 2 Ruftaster
Reserveeingang für
zukünftige Erweiterungen
AWM12 Montageanleitung
Power
230V AC
KET−O 20KET−O
KET−S 20KET−S
DT−O 20DT−O
RPHT 20RPHT
SRE AUX IN
KUET KFLC
KLC TESTKLC
KKUH KKOH
KKTO
RS−485 ALSIS
KKUH
Ausgang Ruf
unterer Halt
KKOH
Ausgang Ruf
oberer Halt
20KET−O
2. Tür
vollständig
geöffnet
20KET−S
2. Tür
vollständig
geschlossen
20DT−O
2. Tür
Taster öffnen
20RPHT
2. Tür
Reversier−
mittel
AUX IN
AWM12 CAR
