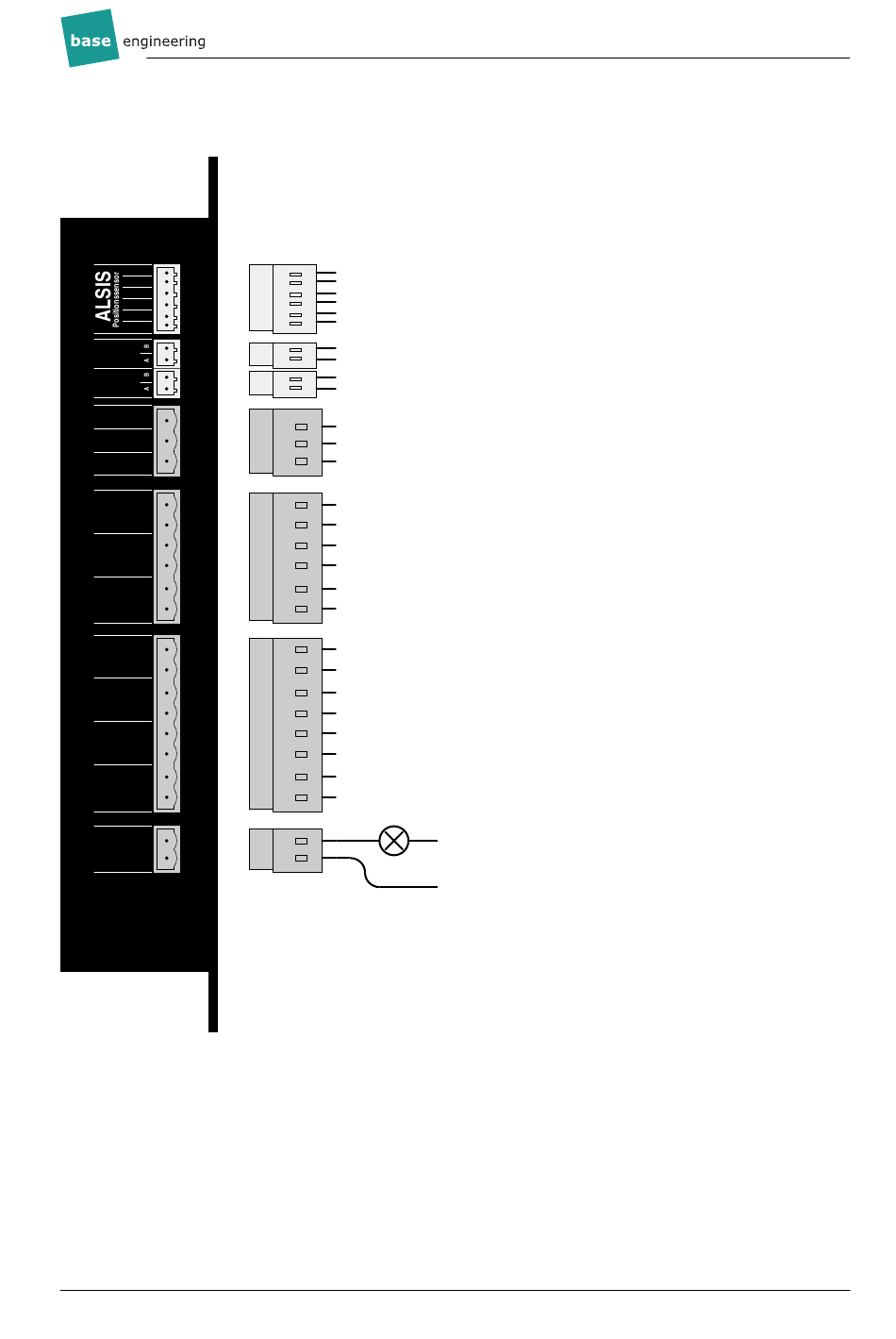

6 Anschl ¨ usse Car Modul R ¨ uckseite
+12V
GND
Clock+
Clock−
Data+
Data−
RS−485
RS−485
KKTO−CO
KKTO−NC
KKTO−NO
KFLC
Magnetschalter
Bündig
KUET
Magnetschalter
Türzone
SRE
Schalter
Revision
RPHT
Reversiermittel
DT−O
Taster öffnen
KET−S
Tür vollständig
geschlossen
KET−O
Tür vollständig
geöffnet
KLC
Stromsensor
Licht
10
Positionssensor
RS485 zum FWG
RS485 zum Main Modul
Relaiskontakt Umschalter
In Reihe zu DT−O (Öffner)
Parallel zu DT−O (Schliesser)
Spannung bei Kabine steht Bündig (nur bei Position mittels Magnetschalter)
Spannung bei Kabine in Türzone (nur bei Position mittels Magnetschalter)
Eingang für Revisionsschalter
Eingang für Reversiermittel (nur bei Lichtschranke oder Lichtgitter)
Eingang für DT−O Taster (entfällt bei Vandalismusgeschütztem Taster)
Eingang für Tür vollständig geschlossen
Eingang Tür vollständig geöffnet
Stromversorgung
Kabinenlicht
