FISCHER Mess- und Regeltechnik GmbH
Maßzeichnungen
ATEX Kennzeichnung
Erdungsanschluss
Staub Explosionsschutz
Zone 22

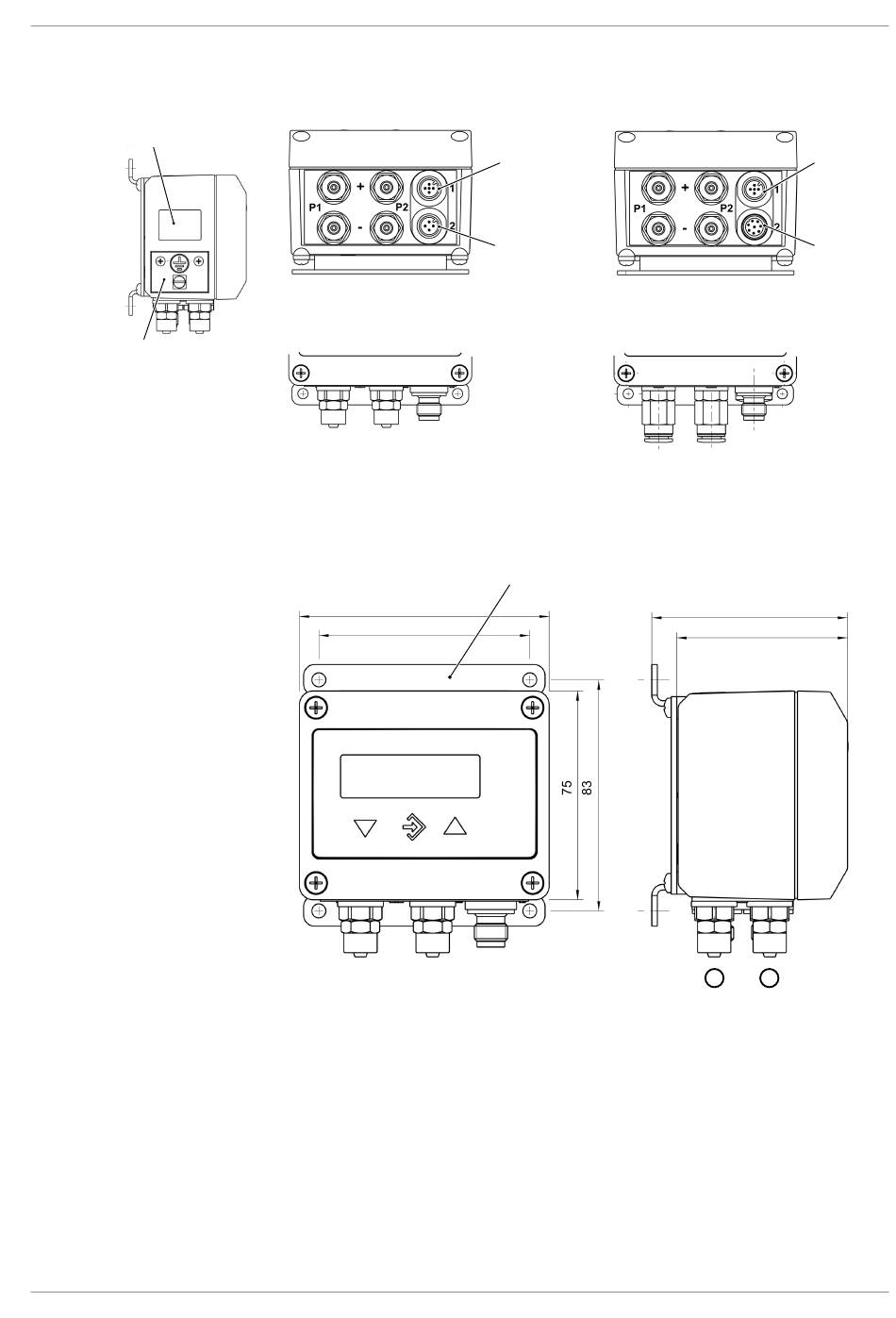

Abb. 26: Anschlüsse
Abb. 27: Maßbild Wandaufbau
BA_DE_DE44_LCD_ATEX
Alle Abmessungen in mm, sofern nicht anders angegeben.
6.7.1 Prozess- und elektrische Anschlüsse
DE44 mit 2 Schaltausgängen
Optionen für den Prozessanschluss
Schlauchanschluss
für 6 oder 8 mm Schlauch
6.7.2 Wandaufbau
(P1)
Stecker 1
M12 5pol
Stecker 2
M12 4pol
Wandmontageplatte
90
76
(P2)
Technische Daten | 6
DE44 mit 4 Schaltausgängen
CK Pneumatik Steckanschluss
für 6 oder 8 mm Schlauch
70,5
61,5
-
+
Stecker 1
M12 5pol
Stecker 2
M12 8pol
37/48
