6 | Technische Daten
Montageplatte
Blechschraube
4x 3,5x13mm

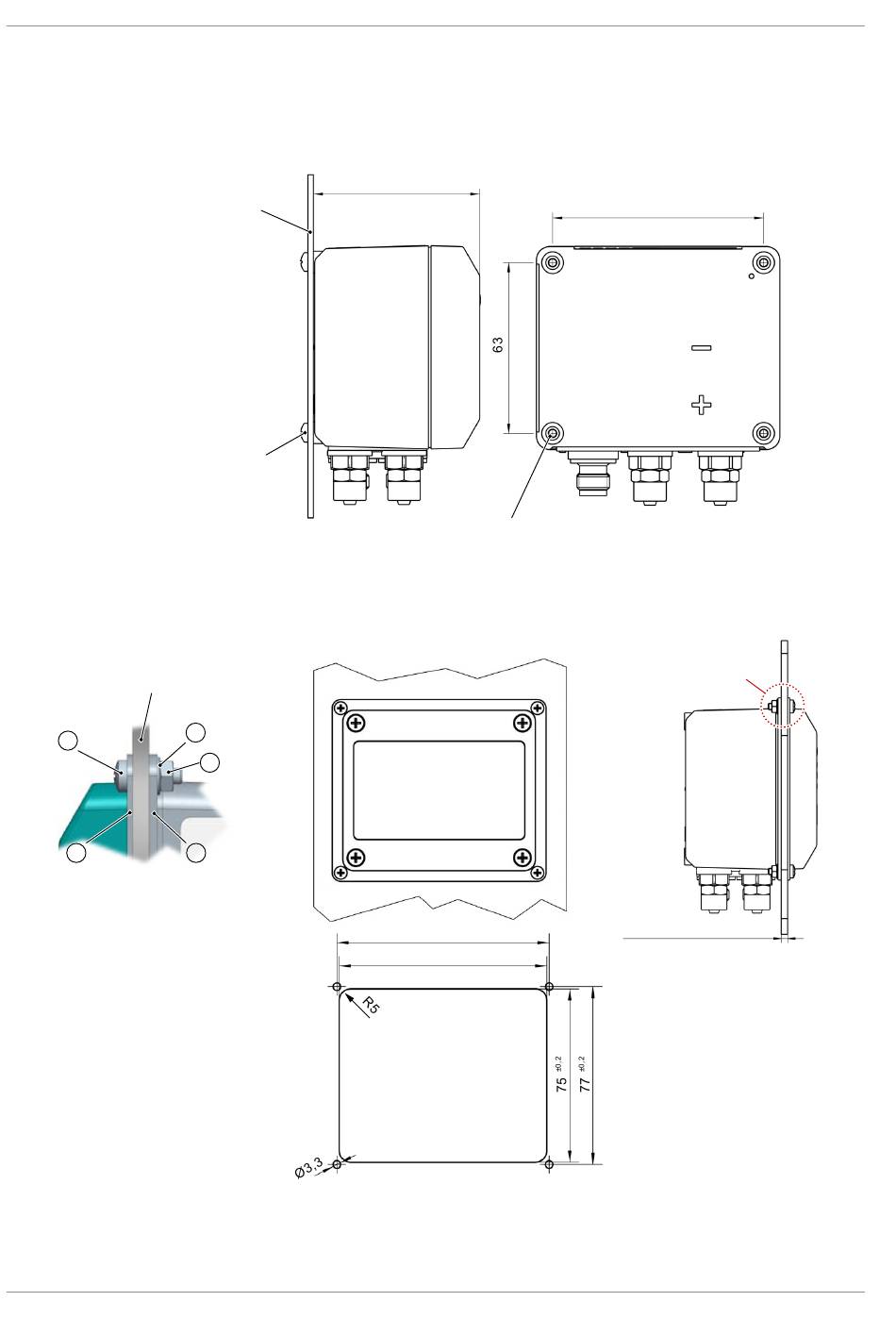

Abb. 28: Maßbild Aufbau Montageplatte
Detail
Fronttafel
1
4
Tafeleinbauset
1
Linsenschraube DIN 7985
M3x10 - A2
2
Scheibe DIN 125
3,2 - A2
3
Sechskantmutter DIN 934
M3 - A2
4
Blende
Edelstahl 1.4301
5
Zwischenblech
Edelstahl 1.4301
Abb. 29: Maßbild Fronttafeleinbau
38/48
6.7.3 Aufbau Montageplatte
In der Standardausführung wird das Gerät ohne Wandmontageplatte geliefert.
Die Befestigung erfolgt mittels rückseitiger Befestigungsbohrungen auf ebenen
Montageplatten.
2 ... 3 mm
Befestigungsbohrung
6.7.4 Fronttafeleinbau
2
3
5
61,5
4x Ø3,5
±0,2
92
±0,2
90
Fronttafelauschnitt
FISCHER Mess- und Regeltechnik GmbH
78
Detail
Fronttafel 1 ... 5 mm
BA_DE_DE44_LCD_ATEX
