FISCHER DE44 R-Serie Betriebsanleitung Seite 12

3 | Installation und Montage
Stecker 1
Abb. 7: M12 Stecker 5pol
Stecker 2
Abb. 8: M12 Stecker 4pol
Stecker 2
Abb. 9: M12 Stecker 8pol
12/48

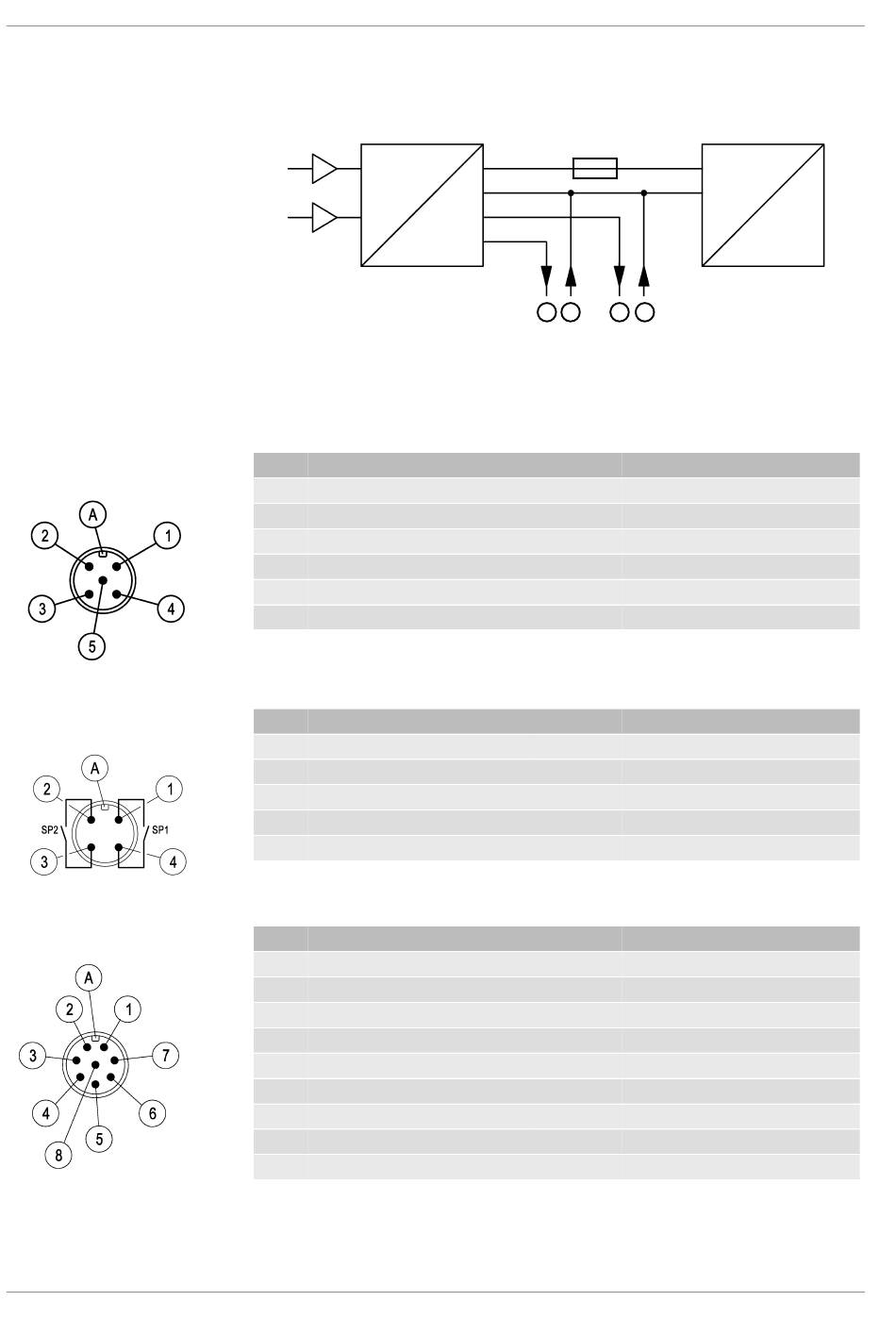

Das Gerät wird in 3-Leiterschaltung wie folgt angeschlossen.
Drucktransmitter
p1
p2
Eingangssignal
Abb. 6: 3L Anschluss
Elektrischer Anschluss
Pin Signalname
1 Versorgung
2 Ausgang2
3 Versorgung
4 Ausgang1
5 unbenutzt
A Codierung A
Tab. 1: Versorgung und Ausgangssignal
a) Ausführung mit 2 Schaltausgängen
Pin Signalname
1 Schaltausgang 1
2 Schaltausgang 2
3 Schaltausgang 2
4 Schaltausgang 1
A Codierung A
Tab. 2: Zwei Schaltausgänge
b) Ausführung mit 4 Schaltausgängen
Pin Signalname
1 Schaltausgang 1
2 Schaltausgang 1
3 Schaltausgang 2
4 Schaltausgang 2
5 Schaltausgang 3
6 Schaltausgang 3
7 Schaltausgang 4
8 Schaltausgang 4
A Codierung A
Tab. 3: Vier Schaltausgänge
FISCHER Mess- und Regeltechnik GmbH
200 mA
+U
b
-U
b
+Sig 2
+Sig 1
+ - + -
1 2
Ausgangssignal
Kabelfarbe
+U braun
b
+Sig2 weiss
-U blau
b
+Sig1 schwarz
grün/gelb
Kabelfarbe
SP1 braun
SP2 weiss
SP2 blau
SP1 schwarz
Kabelfarbe
SP1 weiss
SP1 braun
SP2 grün
SP2 gelb
SP3 grau
SP3 rosa
SP4 blau
SP4 rot
Versorgung
+U
24 VDC
b
-U
b
230 VAC
BA_DE_DE44_LCD_ATEX
