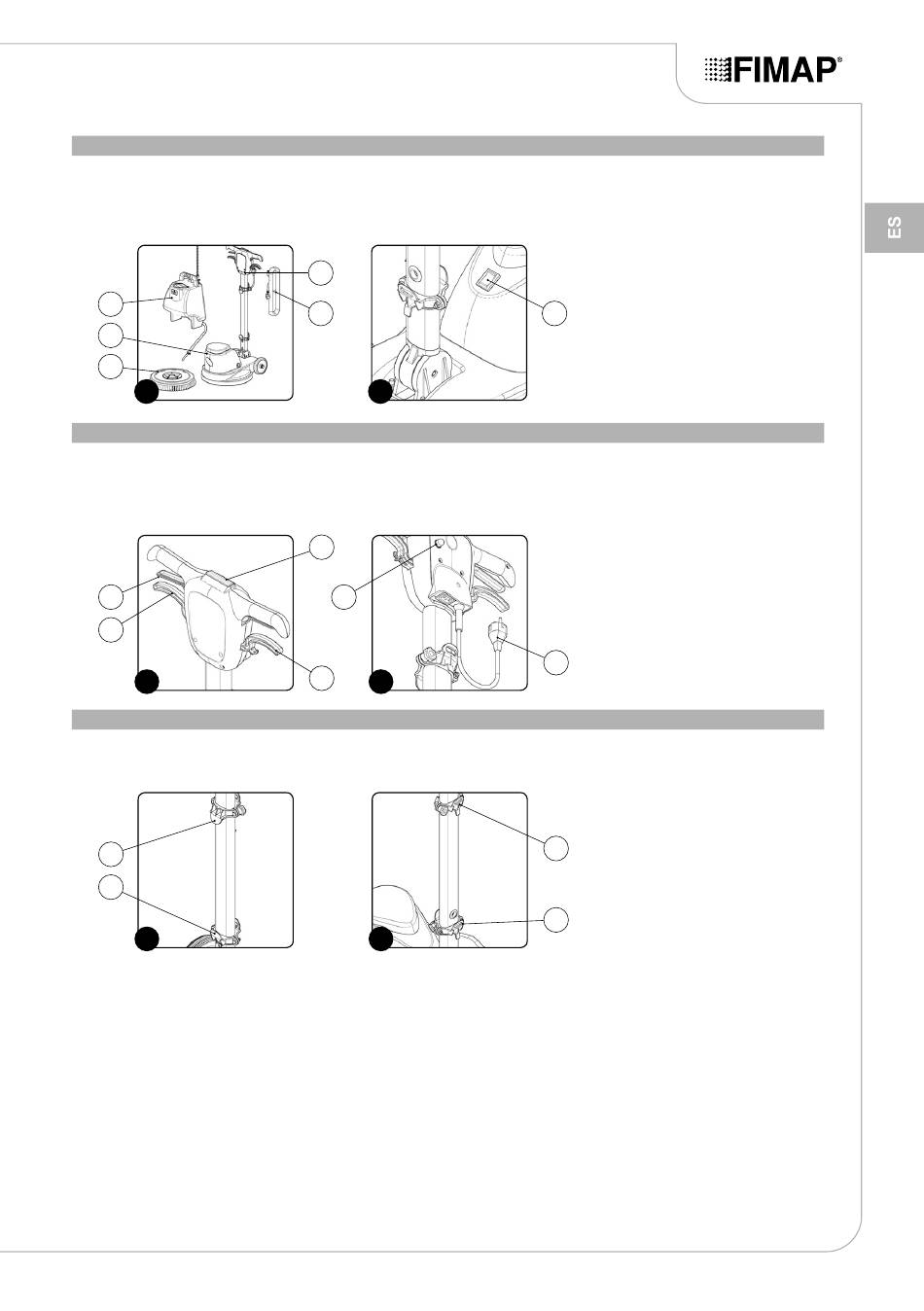

Los componentes básicos de la máquina se identifican del siguiente
modo:
1. Manillar de mando.
2. Bancada.
6
2-3
4
1
Los componentes del manillar se identifican del siguiente modo:
1. Palanca presencia de operador.
2. Palanca de mando del interruptor general (situada bajo las
empuñaduras del manillar).
2
3
1
Los componentes del manillar se identifican del siguiente modo:
1. Soporte superior del kit opcional del tanque de solución.
1
2
1
COMPONENTES PRINCIPALES DE LA MÁQUINA
1
5
2

COMPONENTES PRINCIPALES DEL MANILLAR DE MANDO

1
5
4
2

COMPONENTES PRINCIPALES DE LA COLUMNA

2
40
3. Cárter de la bancada.
4. Cepillo (opcional).
5. Cable de alimentación 15 m (opcional).
6. Kit tanque de solución (opcional).
7. Interruptor de mando del motor de la bancada (versiones DS).
7
3. Palanca regulación inclinación manillar.
4. Palanca de mando de la válvula de distribución del detergente.
5. Disyuntor térmico de protección del motor de bancada.
6. Cable de alimentación.
6
2. Soporte inferior del kit opcional del tanque de solución.
3. Enrollacable superior.
4. Enrollacable inferior.
3
4
