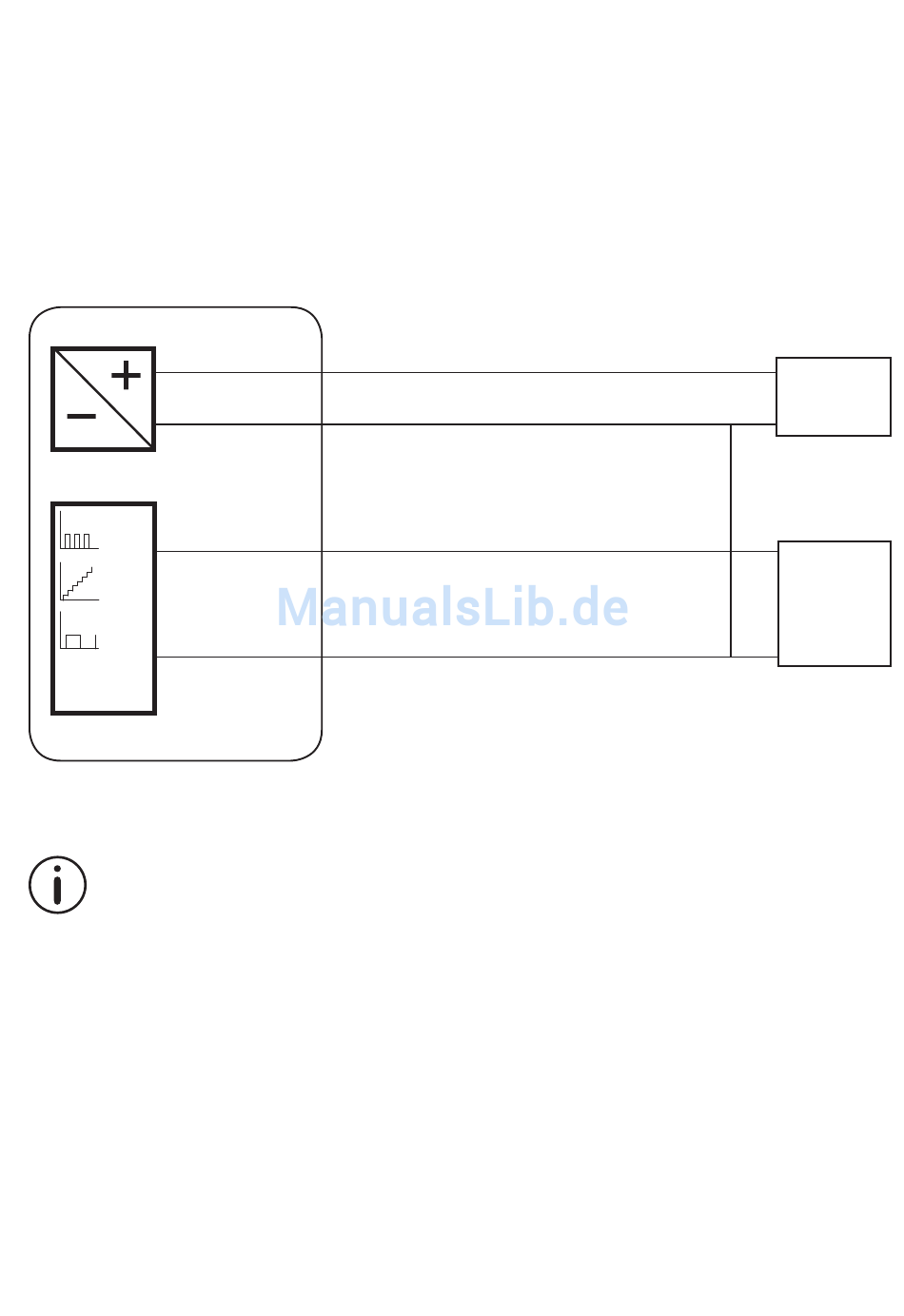

Korrekter Anschluss von Strom-GND und Signal-GND
für IC Basis und IC Advanced
Um den Rückmeldeausgang zu nutzen, ist es wichtig, die Verbindung korrekt einzurichten. Besondere Auf-
merksamkeit sollte auf die zwei GND-Verbindungen gelegt werden. Strom-GND in der Stromversorgung und
Signal-GND in der Steuer- und Signalleitung. Wenn eine der bereitgestellten Rückmeldevarianten verwendet
werden soll, muss der Signal-GND-Anschluss benutzt werden. Um optimale Genauigkeit zu gewährleisten, wird
der Signal-GND-Anschluss so dicht wie möglich am Rückmeldeeingang der übergeordneten Steuerung mit dem
Power-GND-Anschluss verbunden.
Stromanschluss
STROM
STROM-GND
Steuerungsanschluss
Hall
RÜCKMELDUNG
0-10 V
PWM
50% 50%
SIGNAL-GND
4-20 mA
LA36 IC Aktuator
Bitte beachten sie, dass dieser Abschnitt nur für die folgenden Rückmeldeoptionen gilt:
0-10 V, Hall und PWM.
BRAUN
BLAU
VIOLETT
WEISS
Seite 44 von 84
Strom-
versorgung
Rück-
meldung
Eingang
