Montagehinweise
• Nur Montagebolzen mit den passenden Abmessungen verwenden
• Bolzen und Muttern müssen aus einer hochwertigen Stahlsorte gefertigt sein (z. B. 10,8). Kein Gewinde
am Bolzen innerhalb der hinteren Aufnahme oder des Kolbenstangenkopfs.
• Bolzen und Muttern müssen so geschützt sein, dass sie nicht herausfallen können.
• Bei der Montage der Bolzen für die hintere Aufnahme oder des Kolbenstangenkopfs kein zu hohes
Drehmoment verwenden. Die Aufnahmen werden dadurch belastet.
Hinweis:
Der Kolbenstangenkopf darf nur von 0-90 Grad gedreht werden.

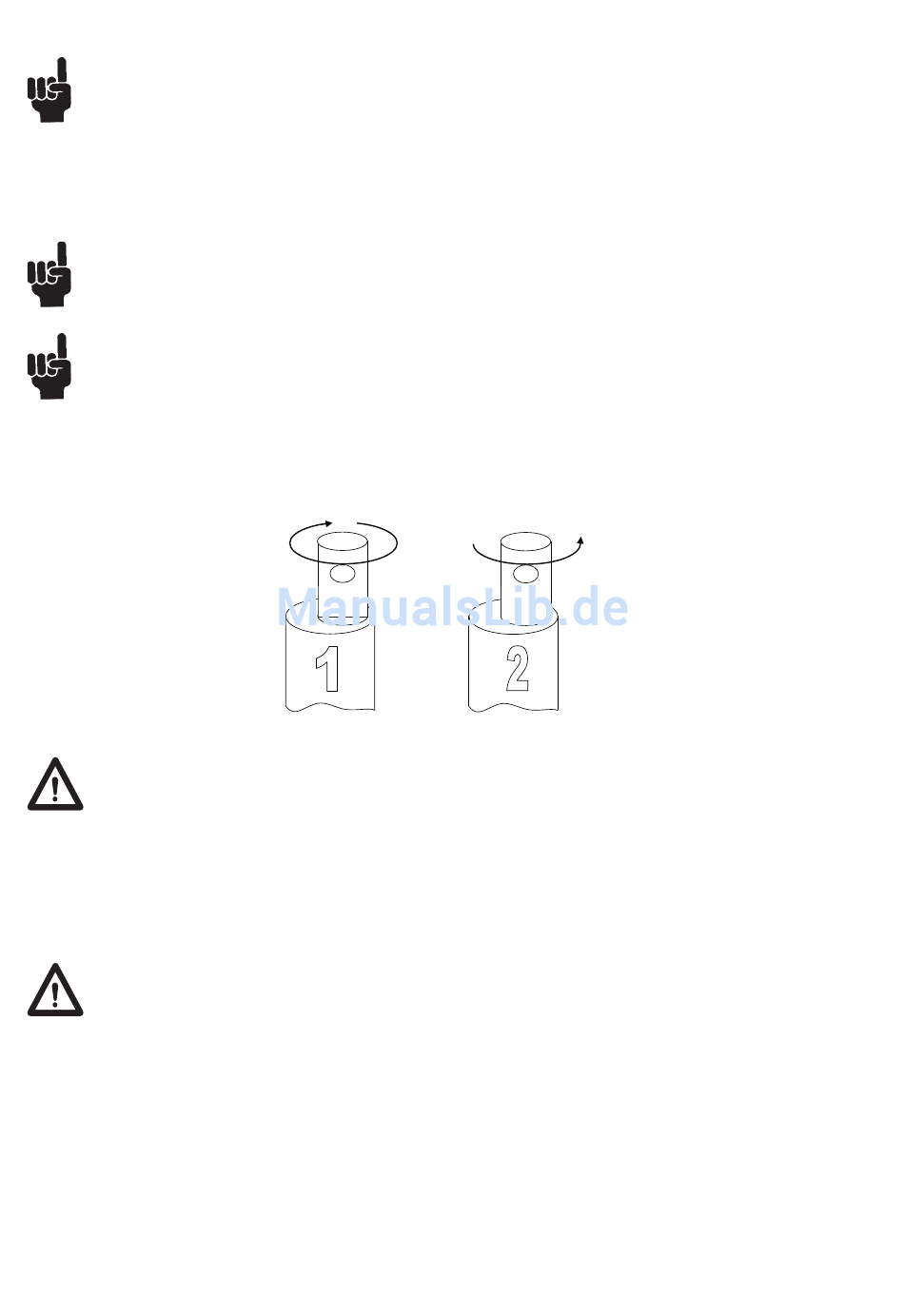

Anweisung zur Drehung des Kolbenstangenkopfs:

Bei der Montage und Inbetriebnahme darf der Kolbenstangenkopf nicht übermäßig gedreht werden. Wenn
der Kopf nicht korrekt positioniert ist, darf er mit einem maximalen Drehmoment von 2 Nm (1) erst in seine
untere Position gedreht und anschließend wieder 90° nach außen gedreht werden (2).
Achtung!
Wenn der Aktuator in einer Anwendung zum Ziehen verwendet wird und dadurch Personen
verletzt werden können, gilt Folgendes:
Der Hersteller der Anwendung ist dafür verantwortlich, eine geeignete Sicherheitsvorrichtung einzubau-
en, die im Falle eines Versagens des Aktuators vor Verletzungen schützt.
Achtung!
LINAK-Aktuatoren sind nicht für den Einsatz in folgenden Bereichen ausgelegt:
• Offshore-Anlagen
• Flugzeuge und andere Flugsysteme
• Atomenergie
Instruktion vedr. uddrejning af inderrør – LA27 + LA27C
Til salesbackup, brugsanvisning og datablad.
Ved montage og ibrugtagning, er det ikke t illadt at dreje unødvendigt mange gange på
stempelstangsrøret. Hvis øjet ikke er positioneret korrekt, er det tilladt først at skrue
røret i bund (1), og derefter skrue de t maksimalt ½ omgang ud igen (2).
Seite 11 von 84
