Verkabelung

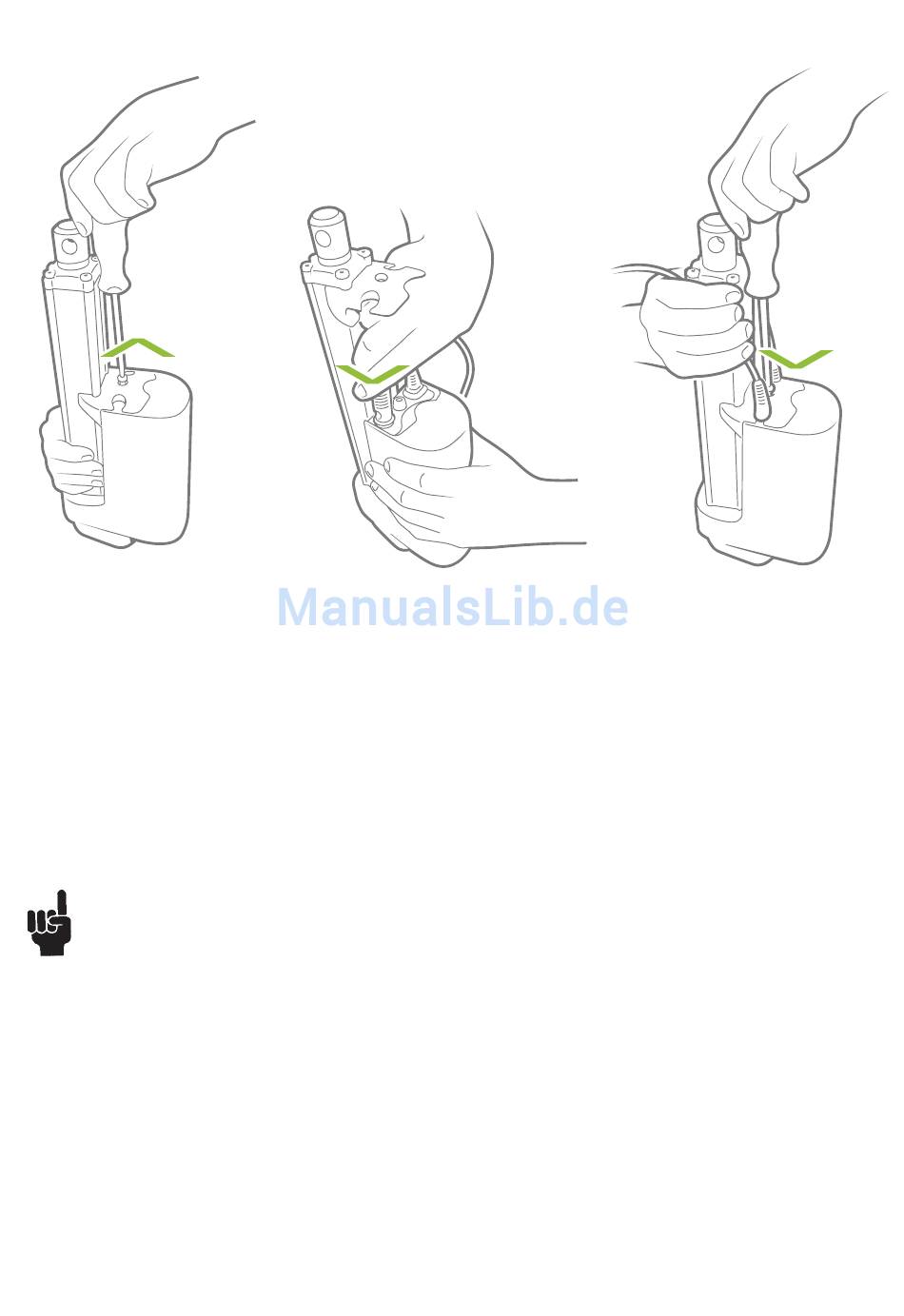

1. Schrauben Sie die Abdeckung ab
und entfernen Sie die entspre-
chenden Blindstopfen.
Anmerkung: Wenn Sie die Kabel an einem LINAK Aktuator tauschen, müssen Sie darauf achten, dass
die Stecker und Pins nicht beschädigt werden. Vergewissern Sie sich, dass die Kabel in die richtige Buchse
eingesteckt und fest sind, bevor die Abdeckung montiert wird.
Bitte beachten Sie, dass, wenn die Kabel mehr als dreimal montiert und demontiert wurden, die Stifte
beschädigt sein können. In diesem Fall empfehlen wir, die Kabel zu vernichten und auszutauschen.
Wir empfehlen als Vorsichtsmaßnahme die Kabelverbindung so zu konstruieren, dass sich das Kabelen-
de innerhalb eines geschlossenen und geschützten Bereichs befindet, um die hohe IP-Schutzklasse zu
gewährleisten.
2. Stecken Sie das Versorgungs-
und/oder Signalkabel ein.
Seite 12 von 84
3. Das Anzugsmoment der
Schraube für die Abdeckung
beträgt 1,5 Nm +/- 0,3 Nm.
TORX 25IP
