Gerätebeschreibung
12.2
Anschlüsse und Schnittstellen

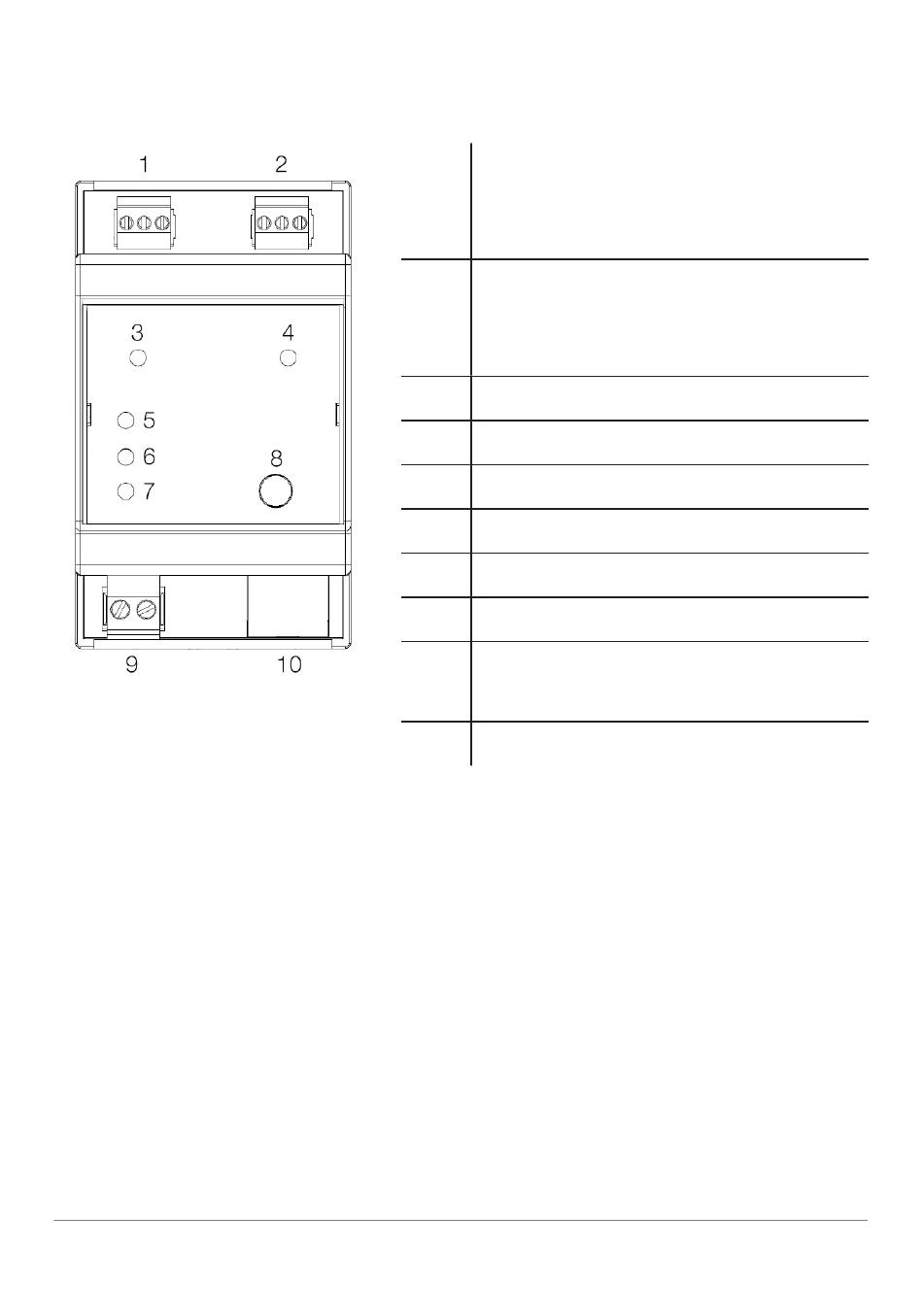

Sicht von oben auf das Gerät
12.3
Benutzeroberfläche: LEDs
Der SYMPL dmx Node hat fünf LEDs. Die fünf LEDs zeigen den Zustand
des Systems an.
LEDs
Status
28
1
2
3
4
5
6
7
8
9
10
An: Im Online-Zustand leuchtet die LED konstant.
Blinken: Blinkt die Status-LED im 1 s-Intervall, ist das
System im Offline-Zustand und hat keine Verbindung zu
einem SYMPHOLIGHT-Server. Blinkt die Status-LED
schneller, ist das Gerät im Bootloader-Modus.
DMX-Ausgang 1
(GND, DMX–, DMX+ links nach
rechts)
DMX-Ausgang 2
(GND, DMX–, DMX+ links nach
rechts)
LED DMX/RDM 1-Status
LED DMX/RDM 2-Status
LED Test / Error (Test / Fehler)
LED e:net (Ethernet, LAN-Aktivität)
LED Status (Gerätestatus)
Identifikationstaster
Spannungsversorgung
(Vcc+, Vcc– links nach rechts)
e:net / Ethernet Anschluss
