b) Schlepperhydraulik

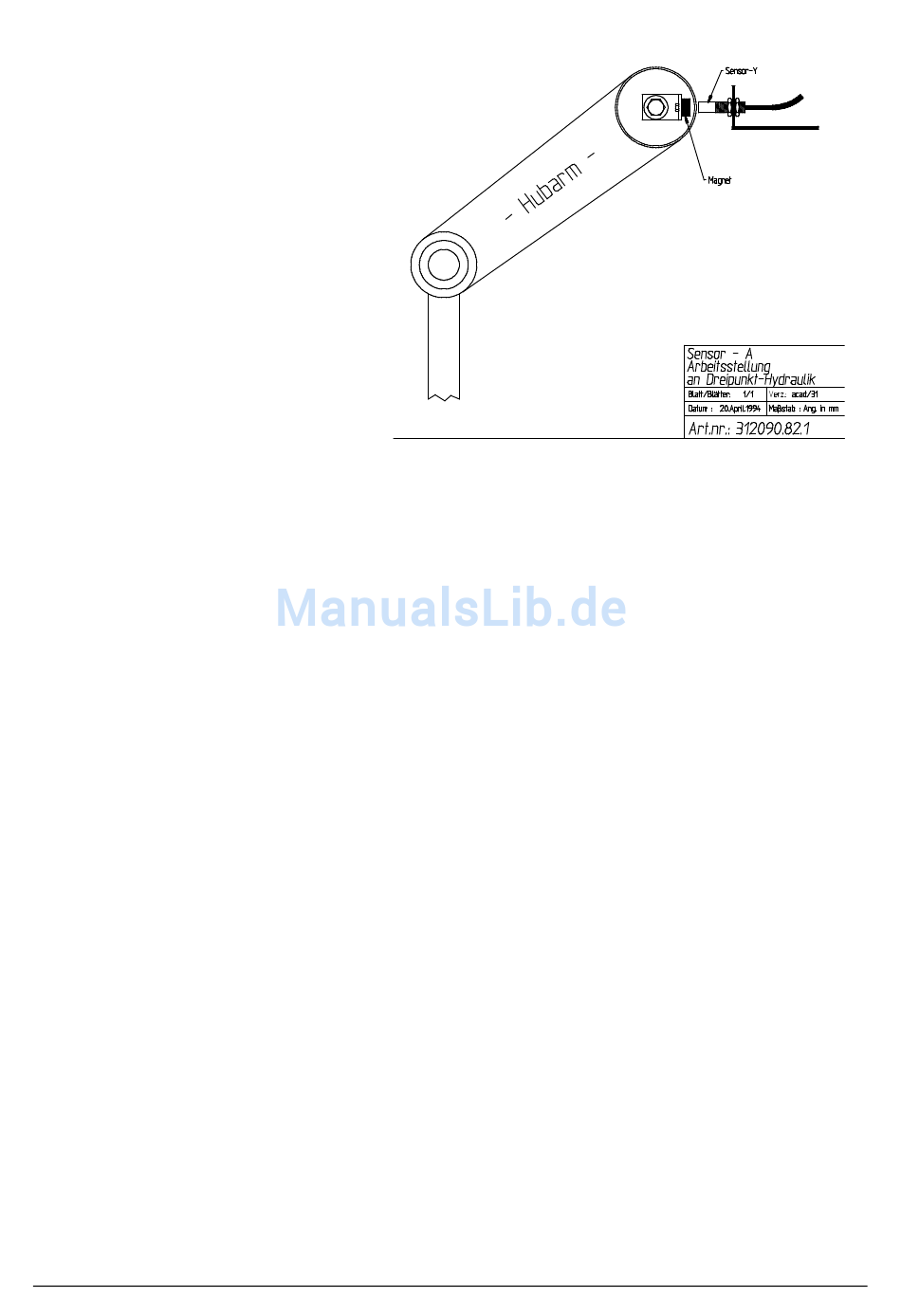

Die Schlepperhydraulik wird mit
der angebauten Maschine in Ar-
beitsstellung gebracht. Der Ma-
gnet wird an den Hubarm ge-
schraubt (M5 Gewinde bohren).
Der Sensor wird mit dem beige-
fügten Flachprofil gegenüber
dem Magneten an ein festste-
hendes Fahrzeugteil montiert.
Der Abstand Magnet - Sensor
(15-25mm) wird mit der Ver-
schraubung am Sensor einge-
stellt. Bewegt sich der Hubarm
während des Arbeitsvorganges
so stark, daß sich der Magnet
aus dem aktiven Bereich des
Sensors entfernt, wird der 2. bei-
gefügte Magnet neben den vor-
handenen in Bewegungsrichtung
montiert (evtl. kleines Flachprofil an dem Hubarm befestigen). Der max. Abstand (4cm) der Ma-
gnete untereinander ist zu beachten. In Transportstellung muß der Abstand zwischen dem Sensor
und dem nächstliegenden Magneten
mind. 3 cm betragen.
c) Andere Maschinen
z.B. Rübenvollernter lassen sich in gleicher Weise überwachen. Es sind die Vorschriften unter
Punkt 2.2 und 2.4 einzuhalten.
d)
Wird eine Maschine mit einem Hebel in Arbeitsstellung gebracht,
(z.B. Pflanzenschutzspritze, Düngerstreuer) besteht folgende Anbaumöglichkeit: Der Magnet wird
an den Hebel geschraubt. Der Sensor wird so montiert, daß er in Arbeitsstellung dem Magneten
gegenüber steht.
e)
Der Sensor Y kann bei Maschinen entfallen, die sich während des Arbeitsvorganges ständig in
Arbeitsstellung befinden (Düngerstreuer). Ein Sensor Y ist z.B. auch an Sämaschinen überflüssig,
wenn sich der Sensor X (Strecke) am Sämaschinenrad befindet. Leerfahrten auf dem Vorgewende
werden nicht gewertet, weil die Maschine ausgehoben ist und das Rad sich nicht dreht. In diesen
Fällen ist statt des Sensor Y ein Kurzschlußstecker anzufordern (Preisvorteil).
Seite - 8 -
Copyright Müller-Elektronik GmbH u. Co., Salzkotten
(12/94)
Bedienungs- und Anbuanleitung Unimat
