2.3.4 Sensor X - Tachoadapter (Unimog)
Die Tachowelle wird vom Getriebe abgeschraubt, hier wird der Tachoadapter angeschraubt. Die mit
Mehrzweckfett versehene Welle mit den Magneten wird mit der Gabel nach unten eingesetzt. Die Ta-
chowelle wird am Adapter angeschraubt. Während der Fahrt muß links im Display der Ring blinken.
2.3.5 Sensor X mit Vorwärts/Rückwärtsauswertung für Mähdrescher
Dieser Sensor besteht aus 2 Fühlern. Das Gerät kann somit feststellen, ob sich der Mähdrescher in
Vorwärts- oder Rückwärtsfahrt befindet. Wichtig ist, daß sich der Magnet während der Vorwärtsfahrt
dem Magnetschalter mit dem langen Anschlußkabel zuerst nähert.

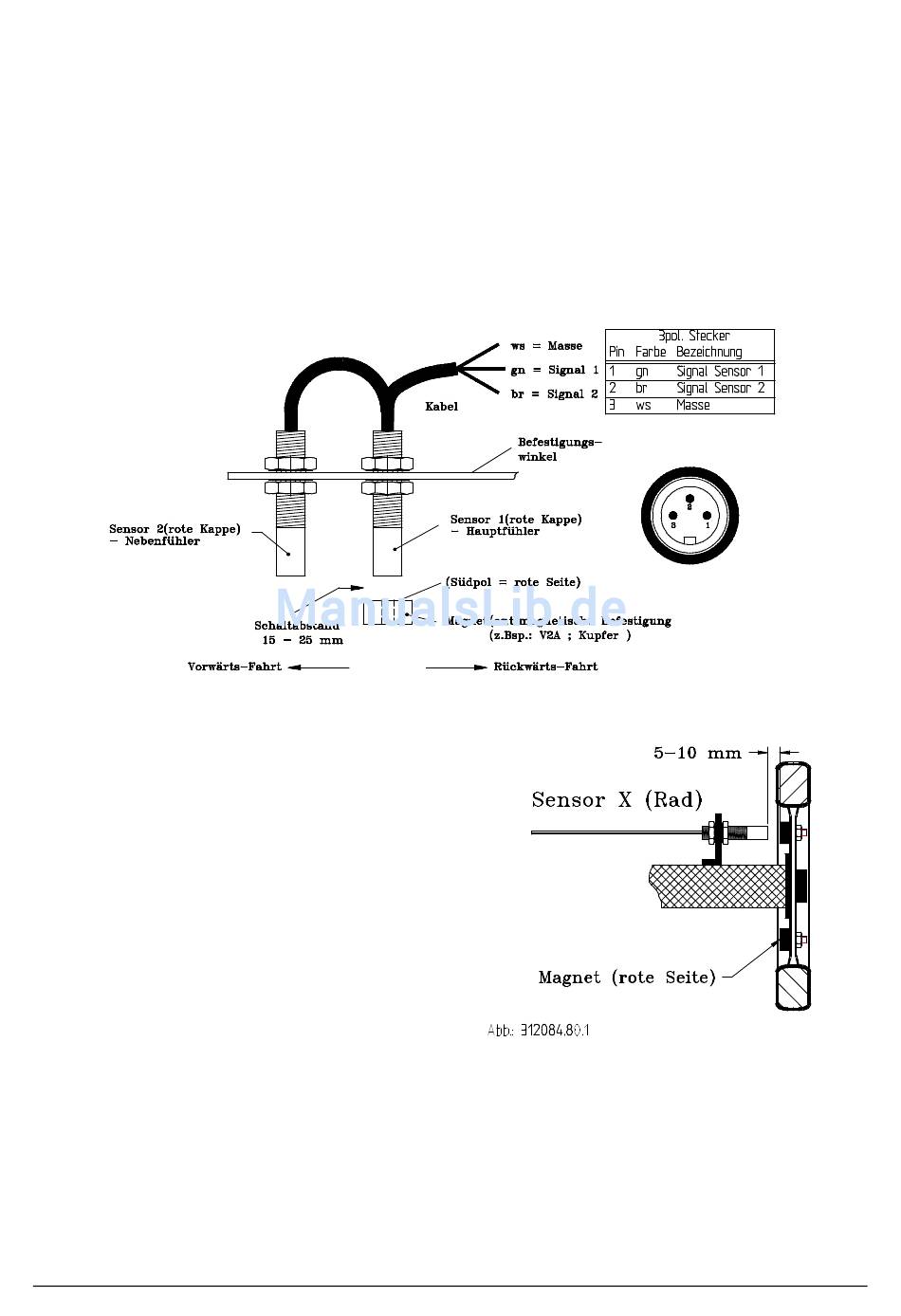

Der Sensor wird mit dem beigefügten Flachprofil
montiert. Es muß je nach Montagemöglichkeit
gebohrt und abgewinkelt werden.
Gegenüber dem Sensor wird eine 5mm Bohrung
oder ein M5 Gewinde in die Radmuschel ge-
bohrt. Der Magnet wird direkt mit der V 4A-
Schraube darin verschraubt. Der Abstand von
ca. 15mm - 25mm zwischen Magnet und Sensor
wird durch die Verschraubung an den Sensoren
eingestellt.
2.3.6 Anschluß an die Schlepper-Signalsteckdose
Der für den Schlepper passende Adapter ist in die Signalsteckdose und den Eingang X des Rechners
zu stecken.
Seite - 6 -
Copyright Müller-Elektronik GmbH u. Co., Salzkotten
(12/94)
