Sensor Y - Arbeitsstellung
Der Magnet wird mit der beigefügten V 4A-Schraube an ein Maschinenteil montiert, daß seine Lage
von Transport- in Arbeitsstellung ändert. Der Sensor wird an ein gegenüberliegendes feststehendes
Fahrzeugteil montiert. Der Magnet muß sich in Arbeitsstellung in einem bestimmten Bereich vor dem
Sensor befinden, um die Kontakte zu schließen. Die Impulse, vom Sensor X zum Rechner werden
somit wirksam. Befindet sich die Maschine in Arbeitsstellung, muß der Pfeil im linken Bereich des Dis-
plays sichtbar werden.
Bewegt sich das zu überwachende Maschinenteil in Arbeitsstellung um mehr als 4 cm vor dem Ma-
gnetschalter, wird ein 2. Magnet in Bewegungsrichtung des Magneten montiert. Bringt man die Ma-
schine in Transportstellung, muß sich der Magnet mind. 3 cm vom Sensor entfernen. Die Kontakte
sind dann geöffnet und die Impulse vom Sensor X zum Rechner werden nicht wirksam.
Montage - Beispiele:
a) Mähdrescher
Das Schneidwerk wird in Arbeitsstellung
"kürzeste Stoppellänge" gebracht. Der
Sensor wird mit dem beigefügten Flach-
profil in der Nähe des Schrägförderers
montiert. Der Magnet wird gegenüber dem
Sensor an den Schrägförderer geschraubt
(M5 Gewinde bohren). Das Schneidwerk
wird in die Stellung "längste Stoppellänge"
gebracht. Die Stellung Magnet-Sensor

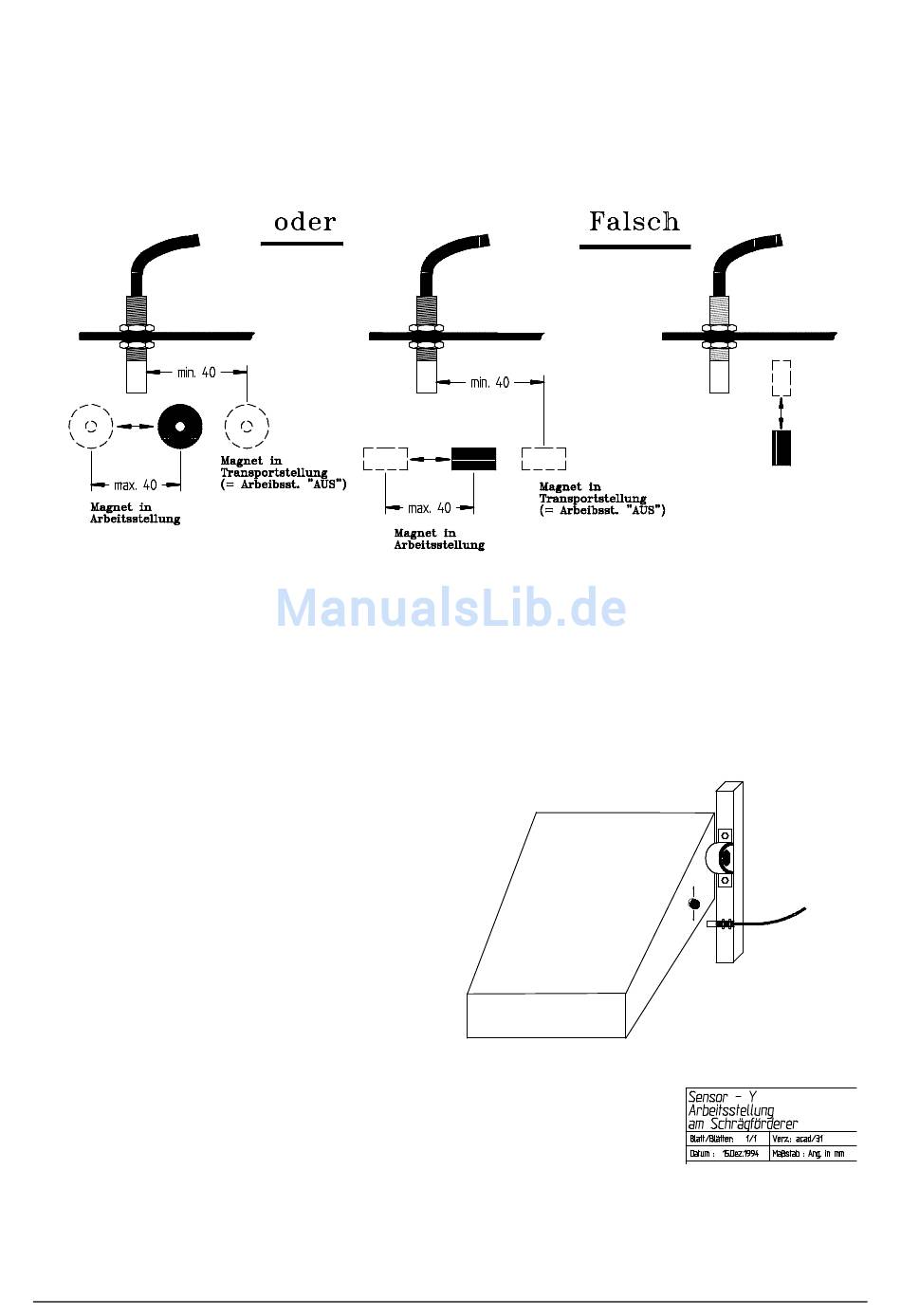

wird nach der Zeichnung 2 überprüft. Hat
sich der Magnet zu weit vom Sensor ent-
fernt, wird der 2. beigefügte Magnet ge-
genüber dem Sensor montiert. Der max.
Abstand der Magnete (4cm) untereinan-
der ist zu beachten. Der Abstand von 15-
25mm zwischen Magnet und Sensor, wird
mit der Verschraubung eingestellt. Ist das
Schneidwerk in Transportstellung, muß
der Abstand zwischen dem Sensor und
dem nächstliegenden Magneten mind. 3cm betragen.
Copyright Müller-Elektronik GmbH u. Co., Salzkotten
Bedienungs- und Anbauanleitung Unimat (12/94)
Seite - 7 -
