B.4.3 COMANDI
STABILIZZATORI LATO
DISTRIBUTORE

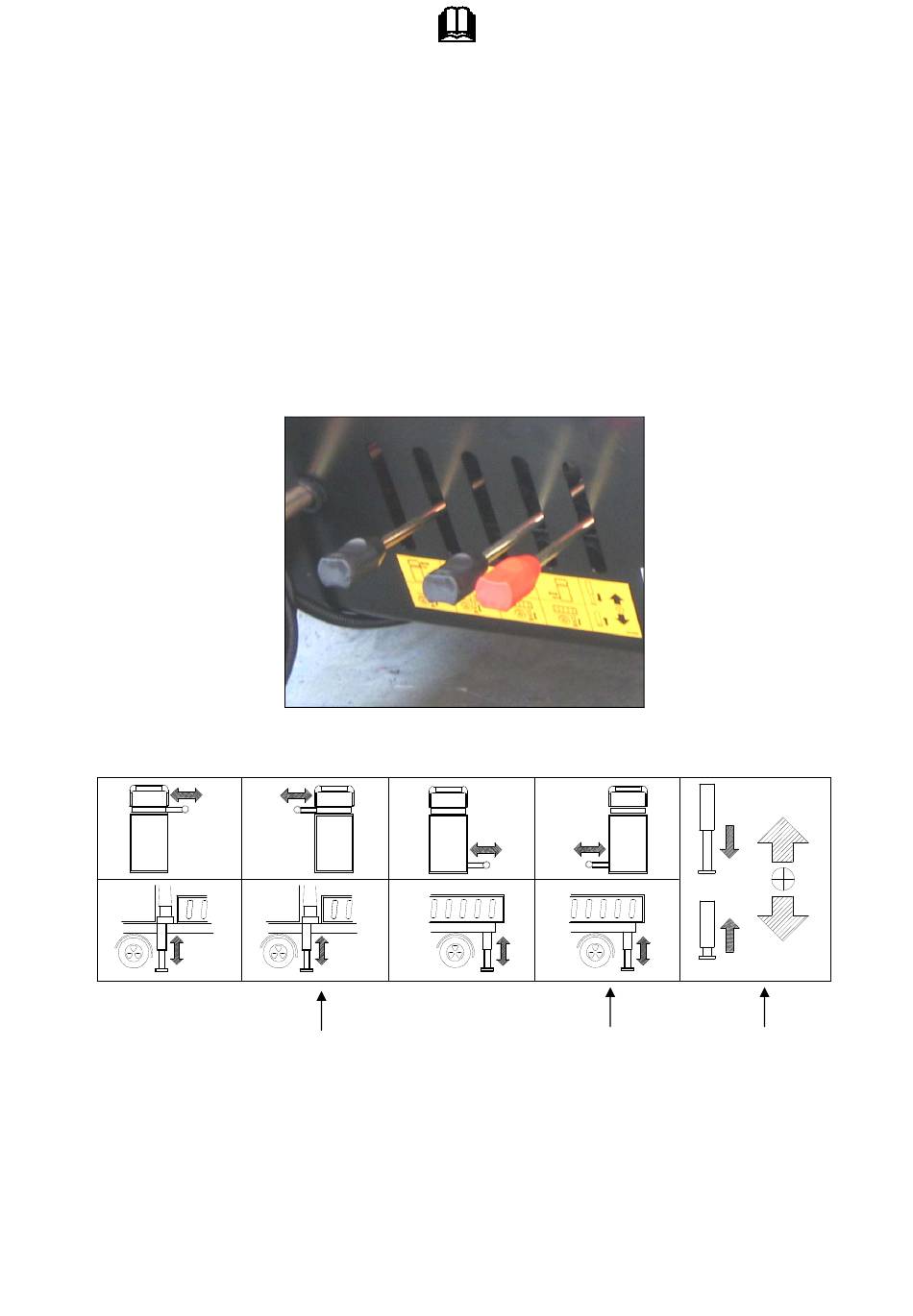

ST1: Comando estensione/rientro
cilindri.
ST2: Attivazione cilindro stabilizzatore o
allargamento asta stabilizzatrice (lato
distributore).
ST4: Attivazione cilindro stabilizzatore
traversa supplementare o allargamento
asta traversa (lato distributore).
B.4.3 STABILIZERS
CONTROLS AT CONTROL
VALVE SIDE
ST1: Control extension/retraction of
cylinders.
ST2: Activation of stabilizer leg or
stabilizer beam extension (control valve
side).
ST4: Activation of stabilizer leg or of
stabilizer rod cylinder of supplementary
crossbeam (control valve side).
ST2
B-15
B.4.3 STEUERUNGEN DER
ABSTÜTZUNGEN
STEUERVENTIL SEITE
ST1: Steuerung des Ausfahrens und
Einfahrens der Zylinder.
ST2: Steuerung des Abstützbeines oder
des Schubzylinders der Abstützstange
(Steuerventil Seite).
ST4: Steuerung des Abstützbeines oder
des Schubzylinders der Stange der
Zusatzabstützung (Steuerventil Seite).
ST1
ST4
