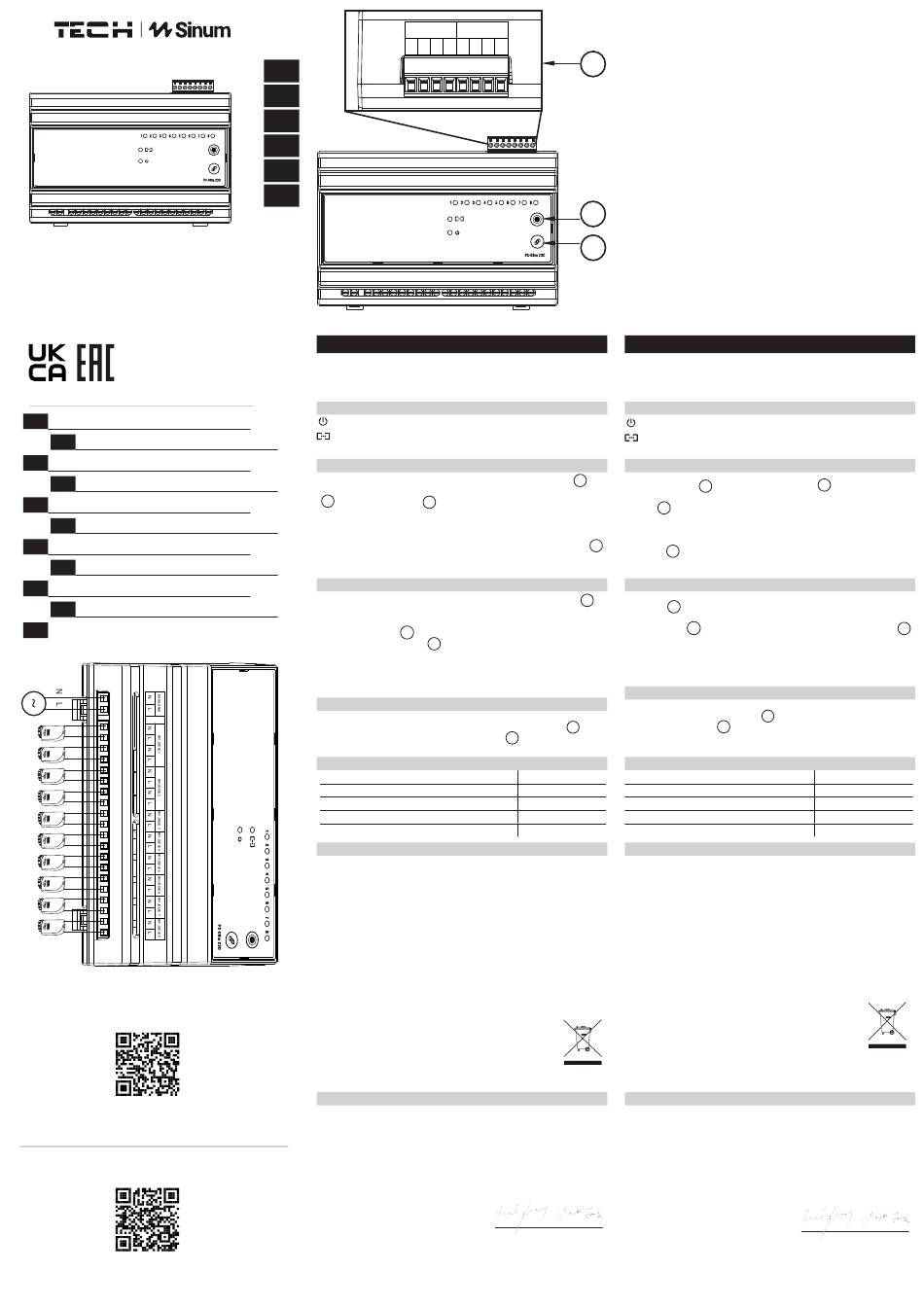

TECH Sinum PS-08m 230 Kurzanleitung

PS-08m 230
www.sinum.eu
TECH STEROWNIKI II Sp. z o.o.
ul. Biała Droga 31
34-122 Wieprz
Service
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80 www.tech-controllers.com
EN
support.sinum@techsterowniki.pl
tel: +420 733 180 378 www.tech-controllers.cz
CZ
cs.servis@tech-reg.com
tel: +421 918 943 556 www.tech-reg.sk
SK
sk.servis@tech-reg.com
tel. +48 33 875 93 80 www.tech-controllers.com
DE
support.sinum@techsterowniki.pl
tel. +31 341 371 030 www.tech-controllers.com
NL
e-mail: info@eplucon.nl
tel. +40 785 467 825 www.techsterowniki.pl/ro
RO
contact@tech-controllers.ro
tel. +36-300 919 818, +36 30 321 70 88
HU
www. tech-controllers.hu szerviz@tech-controllers.com
tel. +48 33 875 93 80 www.tech-controllers.com
ES
support.sinum@techsterowniki.pl
tel. +38 096 875 93 80 www.tech-controllers.com
UA
servis.ua@tech-controllers.com
+375 3333 000 38 (WhatsАpp, Viber, Telegram)
RU
service.eac@tech-reg.com (RU)
STT-230/2 S
STT-230/2 S
STT-230/2 S
STT-230/2 S
STT-230/2 S
STT-230/2 S
STT-230/2 S
STT-230/2 S
STT-230/2 S
STT-230/2 S
www.techsterowniki.pl/manuals
Wyprodukowano w Polsce
www.tech-controllers.com/manuals
Made in Poland
SBUS
GND VCC B
PL
EN
CZ
SK
DE
HU
Moduł PS-08m 230 to urządzenie elektroniczne dedykowane do systemów
ogrzewania podłogowego. Wyposażone jest w osiem niezależnych przekaźników
napięciowych pozwalających sterować ośmioma niezależnymi urządzeniami.
Przeznaczony jest do montażu na szynie DIN. Łączność z Centralą Sinum odbywa
się przewodowo.
- Zasilanie
- Komunikacja (aktywna/nieaktywna)
1-8 - Stan wyjścia napięciowego (załączony/wyłączony)
Praca ręczna
Aby przejść w tryb pracy ręcznej należy nacisnąć przycisk pracy ręcznej
przełączenia w pracy ręcznej sterowanymi wyjściami służy przycisk rejestracji
2
1
. Za pomocą przycisku poprzez jednokrotne naciśnięcie wymuszamy
zmianę stanu (załącz/wyłącz), o poprawności wykonania procesu świadczy sygnał
świetlny z diody podpisanej cyframi od 1-8. Aktywny tryb ręczny wyłącza zdolność
manipulacji stykiem z poziomu strony internetowej lub aplikacji. Aby wyłączyć
tryb pracy ręcznej należy ponownie nacisnąć oraz przytrzymać przycisk
przez około 1-2 sekund. Po wyłączeniu trybu pracy ręcznej, gasną wszystkie diody
stanów wyjść i wracają do stanów ustawionych w aplikacji Sinum.
Rejestracja urządzenia do systemu Sinum
Urządzenie należy połączyć z Centralą Sinum za pomocą złącza SBUS
następnie należy wpisać w przeglądarce adres Centrali Sinum i zalogować się do
urządzenia. W panelu głównym kliknąć kolejno zakładki Ustawienia > Urządzenia
+
> Urządzenia SBUS > > Dodaj urządzenie. Następnie na urządzeniu krótko
2
nacisnąć przycisk rejestracji . Po prawidłowo przeprowadzonym procesie
rejestracji na ekranie pojawi się odpowiedni komunikat. Dodatkowo użytkownik
ma możliwość nadania nazwy urządzenia oraz przypisania go do określonego
pomieszczenia.
Aby sterować systemem ogrzewania należy utworzyć wirtualne termostaty.
Identyfikacja urządzenia w systemie Sinum
Aby zidentyfikować urządzenie w Centrali Sinum należy aktywować Tryb
identyfikacji w zakładce Ustawienia > Urządzenia > Urządzenia SBUS >
identyfikacji oraz przytrzymać przycisk pracy ręcznej
sekundy. Odpowiednie urządzenie na ekranie zostanie podświetlone.
Dane techniczne
Napięcie zasilania
Maksymalny pobór mocy
Maks. obciążenie wyjścia napięciowego 1-8
Temperatura pracy
Dopuszczalna wilgotność względna otoczenia
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na
skutek niewłaściwego użytkowania systemu. Producent zastrzega sobie prawo
do udoskonalania urządzeń, aktualizowania oprogramowania oraz związaną
z nimi dokumentacją. Grafiki mają charakter poglądowy i mogą nieco odbiegać od
rzeczywistego wyglądu. Schematy są przykładowe. Wszelkie zmiany są na bieżąco
aktualizowane na stronie internetowej producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie
poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń
ciała i uszkodzeń urządzenia. Urządzenie nie może być wykorzystywane niezgodnie
z jego przeznaczeniem. Montażu powinna dokonać osoba posiadająca odpowiednie
kwalifikacje. Urządzenie nie jest przeznaczone do obsługi przez dzieci. Urządzenie
elektryczne pod napięciem. Przed dokonaniem jakichkolwiek czynności związanych
z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy upewnić się,
że urządzenie nie jest podłączone do sieci. Urządzenie nie jest wodoodporne.
Produktu nie wolno wyrzucać do zwykłych pojemników na odpady.
Obowiązkiem użytkownika jest przekazanie zużytego sprzętu
do wyznaczonego punktu zbiórki w celu recyklingu odpadów
powstałych ze sprzętu elektrycznego i elektronicznego.
Deklaracja zgodności UE
Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122)
deklaruje z pełną odpowiedzialnością, że moduł PS-08m 230
jest zgodny z dyrektywą:
• 2014/35/UE
• 2014/30/UE
• 2009/125/WE
• 2017/2102/UE
Do ocen zgodności zastosowano normy zharmonizowane:
• PN-EN 60669-1:2018-04
• PN-EN 60669-1:2018-04/AC:2020-04E
• PN-EN 60669-2-5:2016-12
• EN IEC 63000:2018 RoHS
Wieprz, 01.07.2023
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po
zeskanowaniu kodu QR lub na stronie
www.techsterowniki.pl/manuals
SBUS
A GND VCC B A
3
1
2
PL
Opis
1
. Do
1
3
, a
+
> Tryb
1
na urządzeniu przez 3-4
230V ±10% /50Hz
4,5W
0,5A
5°C ÷ 50°C
<80% REL.H
Uwagi
Paweł Jura Janusz Master
Prezesi firmy
EN
The PS-08m 230V module is an electronic device dedicated for underfloor
heating system. It is equipped with 8 independent voltage relays enabling the
user to control 8 independent devices. It is designed to be mounted on a DIN rail.
Communication with the Sinum central device is done by wire.
Description
- Power supply
- Communication
1-8 - Current status of the voltage output (ON/OFF)
Manual mode
In order to switch to the manual operation mode, press the manual
1
operation button . The registration button
between the controlled outputs in the
1
button (pressing it once), the user forces a change of the status
(ON / OFF) - if the process has been successful, it is confirmed by a light signal
from the LED labelled 1-8. When the manual mode is on, it is impossible to control
the contact via the website or the application. To disable the manual mode, press
1
the button again and hold it for 1-2 seconds. Once the manual mode has been
switched off, all the output status LEDs go off and resume the state set in the
Sinum application.
How to register the device in the sinum system
The device should be connected to the Sinum central device using the SBUS
3
connector , and then enter the address of the Sinum central device in the
browser and log in to the device. In the main panel, click the Settings > Devices >
+
SBUS devices > > Add device. Then briefly press the registration button
on the device. After a properly completed registration process, an appropriate
message will appear on the screen. Additionally, the user can name the device and
assign it to a specific room.
For control underfloor heating system, virtual thermostats must be created.
How to identify the device in the Sinum system
To identify the device in the Sinum Central, activate the Identification Mode in the
+
Settings > Devices > SBUS Devices > > Identification Mode tab and hold the
1
manual operation button on the device for 3-4 seconds. The device used will
be highlighted on the screen.
Technical data
Power supply
Max. power consumption
Potential contacts 1-8 max. output load
Operation temperature
Acceptable ambient relative humidity
Notes
TECH Controllers is not responsible for any damages resulting from improper use
of the system. The range depends on the conditions in which the device is used
and the structure and materials used in the object construction. The manufacturer
reserves the right to improve devices, update software and related documentation.
The graphics are provided for illustration purposes only and may differ slightly from
the actual look. The diagrams serve as examples. All changes are updated on an
ongoing basis on the manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not
obeying these instructions may lead to personal injuries or controller damage. The
device should be installed by a qualified person. It is not intended to be operated
by children. It is a live electrical device. Make sure the device is disconnected
from the mains before performing any activities involving the power supply
(plugging cables, installing the device etc.). The device is not water resistant.
The product may not be disposed of to household waste containers.
The user is obliged to transfer their used equipment to a collection
point where all electric and electronic components will be recycled.
EU Declaration of conformity
Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the modul PS-08m 230
is compliant with Directive :
• 2014/35/UE
• 2014/30/UE
• 2009/125/WE
• 2017/2102/UE
For compliance assessment, harmonized standards were used:
• PN-EN 60669-1:2018-04
• PN-EN 60669-1:2018-04/AC:2020-04E
• PN-EN 60669-2-5:2016-12
• EN IEC 63000:2018 RoHS
Wieprz, 01.07.2023
The full text of the EU declaration of conformity and the user manual are available
after scanning the QR code or at
www.tech-controllers.com/manuals
2
is used to switch
manual mode. Using the
2
230V ±10% /50Hz
4,5W
0,5A
5°C ÷ 50°C
<80% REL.H
Paweł Jura Janusz Master
Prezesi firmy
