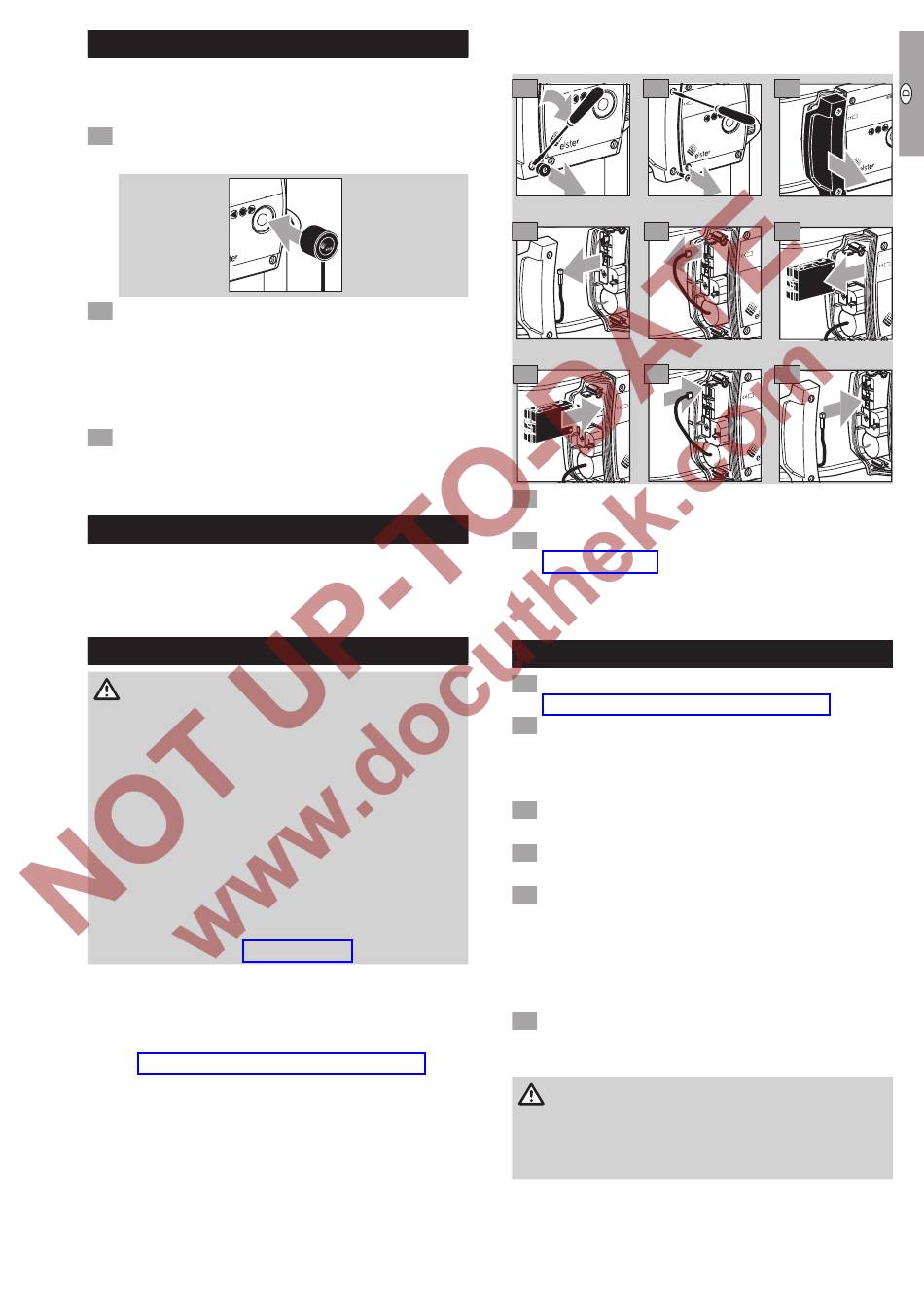

Optische Kommunikation aufbauen

▷ Um das elektronische Zählwerk für die jeweilige
Anwendung zu konfigurieren, muss die optische
Kommunikation aktiviert werden.
 Positionieren Sie den Optokopf auf der vorge-
sehenen Schnittstelle.
1
 Beliebige Benutzertaste betätigen.
▷ Die optische Kommunikation ist für 1 Minute
freigegeben.
▷ Wird in diesem Zeitraum die optische Kommuni-
kation nicht genutzt, wird die Schnittstelle wieder
deaktiviert.
 Kommunikation einleiten.
▷ Der Ablauf ist abhängig von Ihrer Benutzersoft-
ware.
Zählwerk parametrieren
▷ Die Zählwerkseigenschaften können über die
Benutzerausrüstung angepasst werden. Bitte
den Hersteller kontaktieren.

Kommunikationsmodul tauschen

WARNUNG
Explosionsgefahr in Ex-Zonen!
– Generell sind Wartungs- und Reparaturarbeiten
unter explosiver Atmosphäre zu vermeiden.
– Elektrische Anlage hinsichtlich der besonderen
Bestimmungen des elektrischen Explosions-
schutzes überprüfen.
– Bei Arbeiten an elektrischen Anlagen in explosi-
onsgefährdeten Bereichen dürfen nur bauartzu-
gelassene elektrische Betriebsmittel eingesetzt
werden.
– Originale Ersatzteile der Elster GmbH verwen-
den, siehe Seite 15 (Ersatzteile).
▷ Der gleichzeitige Austausch von SIM-Karte und
Kommunikationsmodul oder der alleinige Aus-
tausch der SIM-Karte kann nur mit aufgebauter
optischer Kommunikation erfolgen, siehe Sei-
te 9 (Optische Kommunikation aufbauen).
▷ Für sicheres Arbeiten in explosionsgefährdeten
Bereichen ist folgende Reihenfolge zu beachten.
Kommunikationsmodul tauschen
▷ TORX-Schraubendreher T20 erforderlich.
1
4
7
B K
Q max
Q DE -07
min
M0 7 01
0 Servicekappe wieder auf das elektronische Zähl-
werk aufsetzen.
 Neue Schrauben-Sicherungskappe, siehe Seite
15 (Ersatzteile), eindrücken. Die ausführende
Stelle sollte ihre eigene Klebeplombe zum Ver-
plomben der Servicekappe anbringen.

SIM-Karte tauschen

 Optische Kommunikation aufbauen, siehe Seite
9 (Optische Kommunikation aufbauen).
 Schritte 1 bis 6 von „Kommunikationsmodul
tauschen" befolgen, siehe Abschnitt zuvor.
▷ Der SIM-Karten-Slot befindet sich auf der Un-
terseite des Moduls.
 Kurz auf die SIM-Karte drücken, um sie aus der
Halterung zu lösen.
4 Neue SIM-Karte in gleicher Position einsetzen
und kurz drücken, um die Karte einzurasten.
5 Um das Kommunikationsmodul wieder zu in-
stallieren, Schritte 7 bis 11 von „Kommunikati-
onsmodul tauschen" befolgen, siehe Abschnitt
zuvor.
▷ Die neue SIM-Karte erfordert eine neue PIN-
Nummer.
6 Die neue PIN über die optische Schnittstelle
eingeben. Die Vorgehensweise hängt von der
Benutzersoftware ab.
WARNUNG
Gefahr des Datenverlusts!
– Vor dem Austausch der SIM-Karte sicherstellen,
dass die GSM-Verbindung nicht aktiv ist!
D-9
