Elster BK-G1,6 Betriebsanleitung

050886/000 · Edition 07.4
D GB F NL I SK
Betriebsanleitung

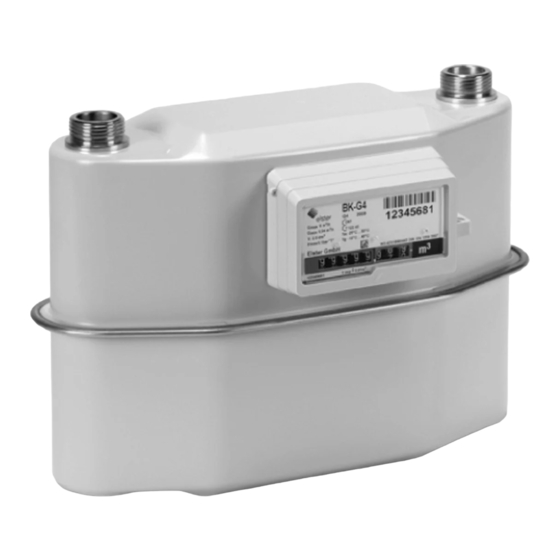

Balgengaszähler
BK-G,6 bis BK-G5
Originalbetriebsanleitung
© 2014 Elster GmbH

Inhaltsverzeichnis

Balgengaszähler BK-G,6 bis BK-G5. . . . . . 
Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . 
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Verwendung prüfen . . . . . . . . . . . . . . . . . . . . . 
Balgengaszähler BK-G1,6 bis 25 . . . . . . . . . . . . 2
BK mit integriertem Ventil „Smart Valve". . . . . . . 2
Typenschlüssel. . . . . . . . . . . . . . . . . . . . . . . . . . 2
Teilebezeichnungen . . . . . . . . . . . . . . . . . . . . . . 2
Typenschild/Zifferblatt . . . . . . . . . . . . . . . . . . . . 2
ATEX-Kennzeichnung . . . . . . . . . . . . . . . . . . . . 3
Einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Temperaturmessstelle . . . . . . . . . . . . . . . . . . . 4
Leitung für Druckmessstelle anschließen . . . 4
Dichtheit prüfen . . . . . . . . . . . . . . . . . . . . . . . . 5
In Betrieb nehmen . . . . . . . . . . . . . . . . . . . . . . 5
BK-G..M mit mechanischem Zählwerk. . . . . . . . 5
BK-G..A mit Absolut-ENCODER-Zählwerk
AE1/Z6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
BK-G..A mit Absolut ENCODER AE2/AE3
und Kommunikationsmodul ACM . . . . . . . . . . . 5
BK-G..E, BK-G..ETB, BK-G..B mit
elektronischem Zählwerk . . . . . . . . . . . . . . . . . . 6
Balgengaszähler BK mit integriertem Ventil . . . . 6
Wartung/Ausbau . . . . . . . . . . . . . . . . . . . . . . . 6
Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Technische Daten. . . . . . . . . . . . . . . . . . . . . . . 7
Konformitätserklärung . . . . . . . . . . . . . . . . . . 8
ATEX-Legende. . . . . . . . . . . . . . . . . . . . . . . . . 10
Kontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
www.docuthek.com
RUS
Sicherheit
Lesen und aufbewahren
Diese Anleitung vor Montage und Betrieb
sorgfältig durchlesen. Nach der Montage die Anlei-
tung an den Betreiber weitergeben. Dieses Gerät
muss nach den geltenden Vorschriften und Normen
installiert und in Betrieb genommen werden. Diese
Anleitung finden Sie auch unter www.docuthek.com.
Zeichenerklärung
• ,  ,  ,  ... = Arbeitsschritt
▷
= Hinweis
Haftung
Für Schäden aufgrund Nichtbeachtung der Anlei-
tung und nicht bestimmungsgemäßer Verwendung
übernehmen wir keine Haftung.
Sicherheitshinweise
Sicherheitsrelevante Informationen sind in der Anlei-
tung wie folgt gekennzeichnet:
GEFAHR
Weist auf lebensgefährliche Situationen hin.
WARNUNG
Weist auf mögliche Lebens- oder Verletzungsge-
fahr hin.
VORSICHT
Weist auf mögliche Sachschäden hin.
Alle Arbeiten dürfen nur von einer qualifizierten Gas-
Fachkraft ausgeführt werden. Elektroarbeiten nur von
einer qualifizierten Elektro-Fachkraft.
Umbau, Ersatzteile
Jegliche technische Veränderung ist untersagt. Nur
Original-Ersatzteile verwenden.
Transport
Balgengaszähler nur im stehenden Zustand trans-
portieren. Bei Erhalt des Produktes den Lieferumfang
prüfen (siehe Teilebezeichnungen). Transportschäden
sofort melden.
Lagerung
Balgengaszähler nur im stehenden Zustand und tro-
cken lagern. Umgebungstemperatur: siehe Techni-
sche Daten.
Änderungen zur Edition .
Folgende Kapitel sind geändert:
- Verwendung prüfen
- Einbauen
- Technische Daten
- Konformitätserklärung
D-1
