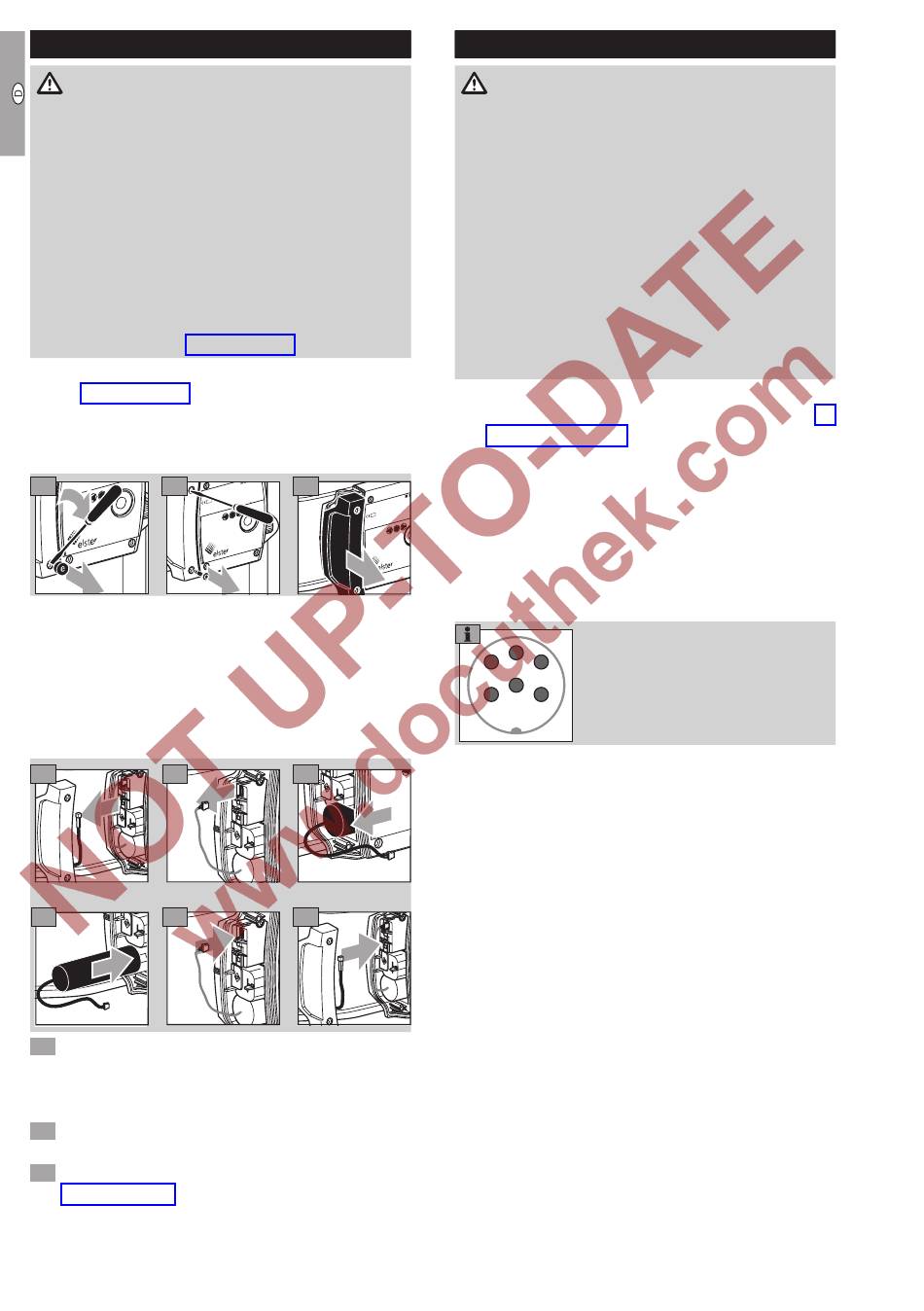

Batterie wechseln

WARNUNG
Explosionsgefahr in Ex-Zonen!
– Generell sind Wartungs- und Reparaturarbeiten
unter explosiver Atmosphäre zu vermeiden.
– Elektrische Anlage hinsichtlich der besonderen
Bestimmungen des elektrischen Explosions-
schutzes überprüfen.
– Bei Arbeiten an elektrischen Anlagen in explosi-
onsgefährdeten Bereichen dürfen nur bauartzu-
gelassene elektrische Betriebsmittel eingesetzt
werden.
– Originale Ersatzteile der Elster GmbH verwen-
den, siehe Seite 15 (Ersatzteile).
▷ Die Batterie ist als Ersatzteil lieferbar, siehe Sei-
te 15 (Ersatzteile).
▷ Bereiten Sie das Zählwerk für den Batteriewech-
sel vor.
▷ TORX-Schraubendreher T20 erforderlich.
1 2
Batterie für Kommunikationsmodul
▷ Der Batteriewechsel ist nur möglich, wenn keine
Datenübertragung läuft (auf Symbol des Funk-
moduls im Display achten). Andernfalls wird die
Datenkommunikation abgebrochen.
Wechseln Sie die Batterie, wie in den folgenden
Schritten dargestellt:
4 5
8
7
0 Batterieparameter über die optische Schnittstelle
neu programmieren.
▷ Der Ablauf ist abhängig von Ihrer Benutzersoft-
ware.
 Servicekappe wieder auf das elektronische Zähl-
werk aufsetzen.
 Neue Schrauben-Sicherungskappe, siehe Seite
15 (Ersatzteile), eindrücken. Die ausführende
Stelle sollte ihre eigene Klebeplombe zum Ver-
plomben der Servicekappe anbringen.
3
5 6 7 8
1 2 3 4
B K -G x
Q B00 1
max I002 -PT
DE- 07-M
Q min
M0 7 01 02
B K -G x
Q max I002 -PT
DE- 07-M
Q min
M0 7 01 02
6
9

Elektrischer Impulsausgang

WARNUNG
Explosionsgefahr in Ex-Zonen!
– Generell sind Wartungs- und Reparaturarbeiten
unter explosiver Atmosphäre zu vermeiden.
– Elektrische Anlage hinsichtlich der besonderen
Bestimmungen des elektrischen Explosions-
schutzes überprüfen.
– Bei Arbeiten an elektrischen Anlagen in explosi-
onsgefährdeten Bereichen dürfen nur bauartzu-
gelassene elektrische Betriebsmittel eingesetzt
werden.
– Dieser Impulsausgang ist nicht für metrologi-
sche Testzwecke geeignet, sondern zur Über-
wachung des Verbrauchs.
▷ Die erzeugten Impulse entsprechen den Wer-
ten in den technischen Daten, siehe Seite 16
(Technische Daten).
▷ Wenn der Gasverbrauch höher ist, als der Aus-
gang seine Impulse übertragen kann, werden die
Impulse gepuffert und später übertragen, wenn
1 2 3
B00 1
der Verbrauch niedrig ist.
Anschlussbelegung:
Pin 1, 2, 4, 6: nicht angeschlossen
Pin 3: Ausgang +
Pin 5: Ausgang -
3
4 2
6
5 1
▷ Zum Anschluss des Impulsausgangs eine Buch-
se Typ IEC 60130-9 verwenden.
