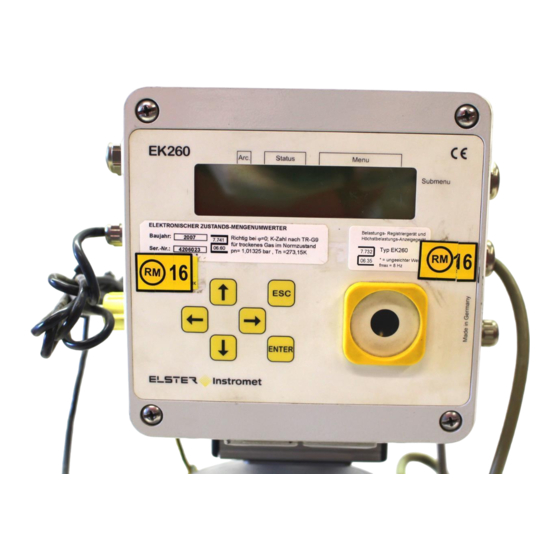

Elektronischer Zustands-Mengenumwerter EK260
Produktion eingestellt!

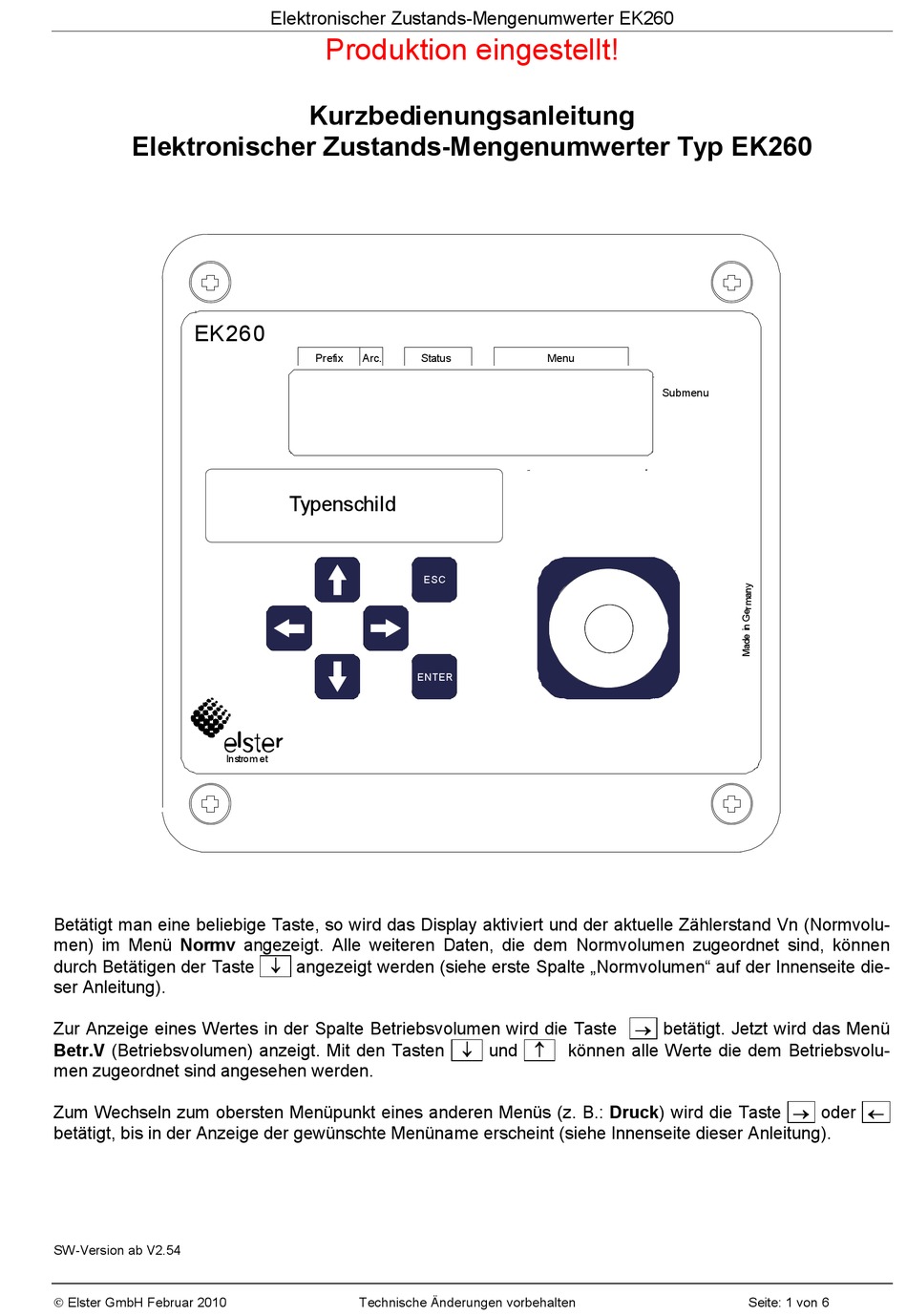

Kurzbedienungsanleitung
Elektronischer Zustands-Mengenumwerter Typ EK260
EK260
Prefix
Arc.
Status
Menu
Submenu
Typenschild
ESC
ENTER
Instrom et
Betätigt man eine beliebige Taste, so wird das Display aktiviert und der aktuelle Zählerstand Vn (Normvolu-
men) im Menü Normv angezeigt. Alle weiteren Daten, die dem Normvolumen zugeordnet sind, können
durch Betätigen der Taste ¯ angezeigt werden (siehe erste Spalte „Normvolumen" auf der Innenseite die-
ser Anleitung).
Zur Anzeige eines Wertes in der Spalte Betriebsvolumen wird die Taste ® betätigt. Jetzt wird das Menü
Betr.V (Betriebsvolumen) anzeigt. Mit den Tasten ¯ und -
können alle Werte die dem Betriebsvolu-
men zugeordnet sind angesehen werden.
Zum Wechseln zum obersten Menüpunkt eines anderen Menüs (z. B.: Druck) wird die Taste ® oder ¬
betätigt, bis in der Anzeige der gewünschte Menüname erscheint (siehe Innenseite dieser Anleitung).
SW-Version ab V2.54
Ó Elster GmbH Februar 2010
Technische Änderungen vorbehalten
Seite: 1 von 6
Werbung
Verwandte Anleitungen für Elster EK260
Inhaltszusammenfassung für Elster EK260
- Seite 1 Elektronischer Zustands-Mengenumwerter EK260 Produktion eingestellt! Kurzbedienungsanleitung Elektronischer Zustands-Mengenumwerter Typ EK260 EK260 Prefix Arc. Status Menu Submenu Typenschild ENTER Instrom et Betätigt man eine beliebige Taste, so wird das Display aktiviert und der aktuelle Zählerstand Vn (Normvolu- men) im Menü Normv angezeigt. Alle weiteren Daten, die dem Normvolumen zugeordnet sind, können durch Betätigen der Taste ¯...
- Seite 2 Betriebsanleitung Kap. 3.1 Betriebsanleitung Kap. 3.2 G1.p G1.T Gleich.koeffizient 1 E Gleich.koeffizient 1 E Zugriffsberechtigungen G2.p G2.T Der EK260 unterscheidet zwischen folgenden Gleich.koeffizient 2 E Gleich.koeffizient 2 E Zugriffsparteien: G3.p G3.T Eichschloss Gleich.koeffizient 3 E Gleich.koeffizient 3 E Eichtechnisches Logbuch...
- Seite 3 * „Z“ (Großbuchstabe) = Zustandszahl, „z“ (Kleinbuchstabe) = Realgasfaktor Betriebsanl. Kapitel 3.7.2 Alle Meldungen > 8 kennzeichnen Hinweise, die keine Alarme oder Warnungen darstellen. Beispiel: 14 = Eichschloss geöffnet; 15 = Batteriebetrieb; 16 = Anrufannahmefenster offen Ó Elster GmbH Februar 2010 Technische Änderungen vorbehalten Seite: 3 von 6...
-
Seite 4: Statusregister Löschen
ENTER - Taste löscht das Statusregister und zeigt im Display ok an. Anzeigetest Noch anstehende Alarm- oder Warnzustände werden anschließend wieder mit Betriebsanl. Kap. 3.9 den Buchstaben A und/oder W im Display blinkend angezeigt. Ó Elster GmbH Februar 2010 Technische Änderungen vorbehalten Seite: 4 von 6... -
Seite 5: Eingabe Von Werten
B e t Submenu 0 0 0 0 0 1 2 3 4 Innerhalb des Menüs Betriebsvolumen wechselt man durch mehrfaches Betätigen der Taste ¯ zum Wert VbP (setzbarer Zähler) Ó Elster GmbH Februar 2010 Technische Änderungen vorbehalten Seite: 5 von 6... - Seite 6 Adresse vom Anwender definiert werden. Da dies noch nicht geschehen ist, wird kein Wert ange- zeigt. Änderung des Wertes nur bei geöffnetem Eichschloss möglich, da das PTB-Logbuch voll ist. * Bei EK260 mit Software-Versionen unter 2.10 wird dieser Fehler mit Code „8“ dargestellt. Betriebsanl. Kapitel 2.3.3 Ó Elster GmbH Februar 2010 Technische Änderungen vorbehalten...
