Firmware-Rückverfolgbarkeit

(Firmware traceability)

▷ Die dargestellten Ereignisse werden in dem nicht
flüchtigen Speicher „Permanent Log" gespei-
chert.
▷ In dem „Permanent Log"-Speicher werden die
metrologisch relevanten System-Ereignisse ab-
gelegt, z. B.: Firmware-Aktualisierung, Neustart,
Unterspannung usw.
▷ Die Ereignisse im „Permanent Log" haben ein-
deutige Nummern, z. B.:
2 –> Firmware-Aktualisierung
15 –> Neustart-Anforderung
16 –> Neustart
▷ In dem Untermenü „Firmware-Rückverfolgbarkeit"
(Firmware traceability) werden nur Ereignisse
dargestellt, die für die Firmware-Historie rele-
vant sind.

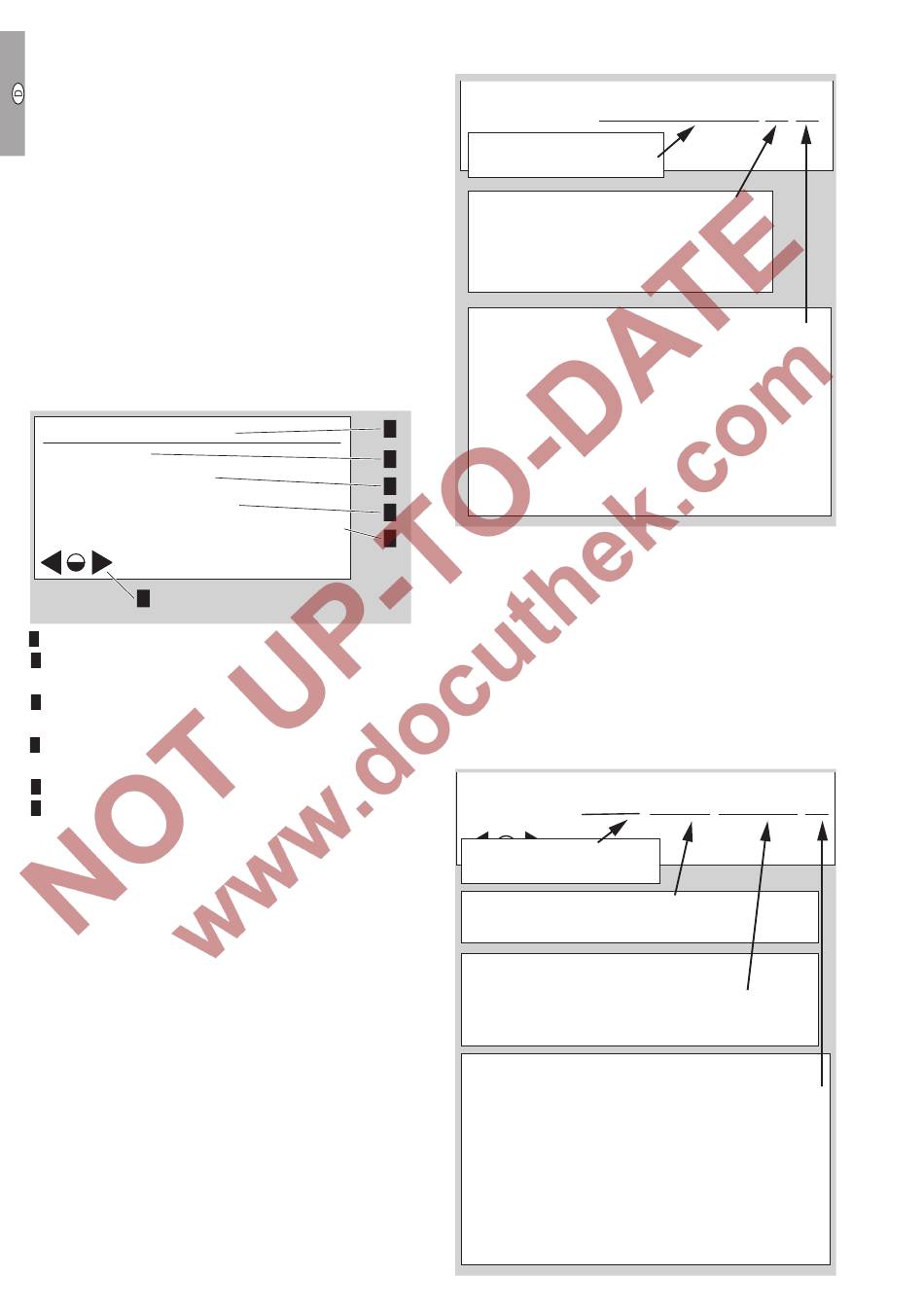

Zählerinformation
Event: 2
Time: 12:18:45
Date: 12.06.2013
Info: 0xFFFFFFFFFFFF0104
6
 Menübeschreibung
 Event: aufgetretenes Ereignis; kann den Wert 2,
15 oder 16 annehmen
 Time: Uhrzeit, bei der das Ereignis aufgetreten
ist
4 Date: Datum, an dem das Ereignis aufgetreten
ist
5 Info: Zusatzdaten, wie nachfolgend dargestellt
6 Navigationssymbole
Event: 4
Die Zusatzdaten haben beim Ereignis  „Firm-
Time: 12:18:45
ware-Aktualisierung" folgende Bedeutung:
Date:
Info:
Herstellerspezifische
Zusatzdaten
Grund:
00: Upgrade gestartet;
01: Upgrade beendet;
02: Upgrade fehlgeschlagen/Fehler;
03: Upgrade zurückgewiesen
Die Benutzer-ID (HEX-kodiert; hier 0x04)
bedeutet:
Erste Position („1. Nibble"/hier 0) enthält die
Information für den Kommunikationsanschluss:
0: unbekannt;
8: GSM-Modem;
1
9: Opto-Port.
Zweite Position („2. Nibble"/hier 4) enthält eine
2
eindeutige Benutzer-ID 0 bis F, z. B. 6 =>
Hersteller; weitere Informationen sind beim
3
Zählereigentümer zu erfragen.
4
5
Die Zusatzdaten haben bei den Ereignissen 5
„Neustart-Anforderung" und 6 „Neustart" die
nachfolgend dargestellte Bedeutung:
▷ Die Hex-Werte sind immer paarweise (1 Byte)
aufzuschlüsseln.
▷ Die Hex-Werte der Firmware-Version sind „LSB
first" kodiert dargestellt.
▷ LSB first: (least significant byte first) niederwer-
Event: 4
tigstes Byte wird zuerst dargestellt.
▷ MSB first: (most significant byte first) höherwer-
Time: 12:18:45
tigstes Byte wird zuerst dargestellt.
Date: 12.06.2013
Info: 0xXXXX 7DFE 1D150104
Herstellerspezifische
Zusatzdaten
Prüfsumme (CRC), z. B.:
0x7DFE (MSB first kodiert)
Versionsinformation, z. B.:
0x1D1501 (Darstellung: LSB first)
=> 0x01151D (HEX, MSB first kodiert)
=> 01.21.29 (dezimal, MSB first kodiert)
Die Benutzer-ID (HEX-kodiert; hier 0x04)
bedeutet:
Erste Position („1. Nibble"/hier 0) enthält die
Information für den Kommunikationsanschluss:
0: unbekannt;
8: GSM-Modem;
9: Opto-Port.
Zweite Position („2. Nibble"/hier 4) enthält eine
eindeutige Benutzer-ID 0 bis F, z. B. 6 =>
Hersteller; weitere Informationen sind beim
Zählereigentümer zu erfragen.
D-8
12.06.2013
0xFFFFFFFFFFFF0104
