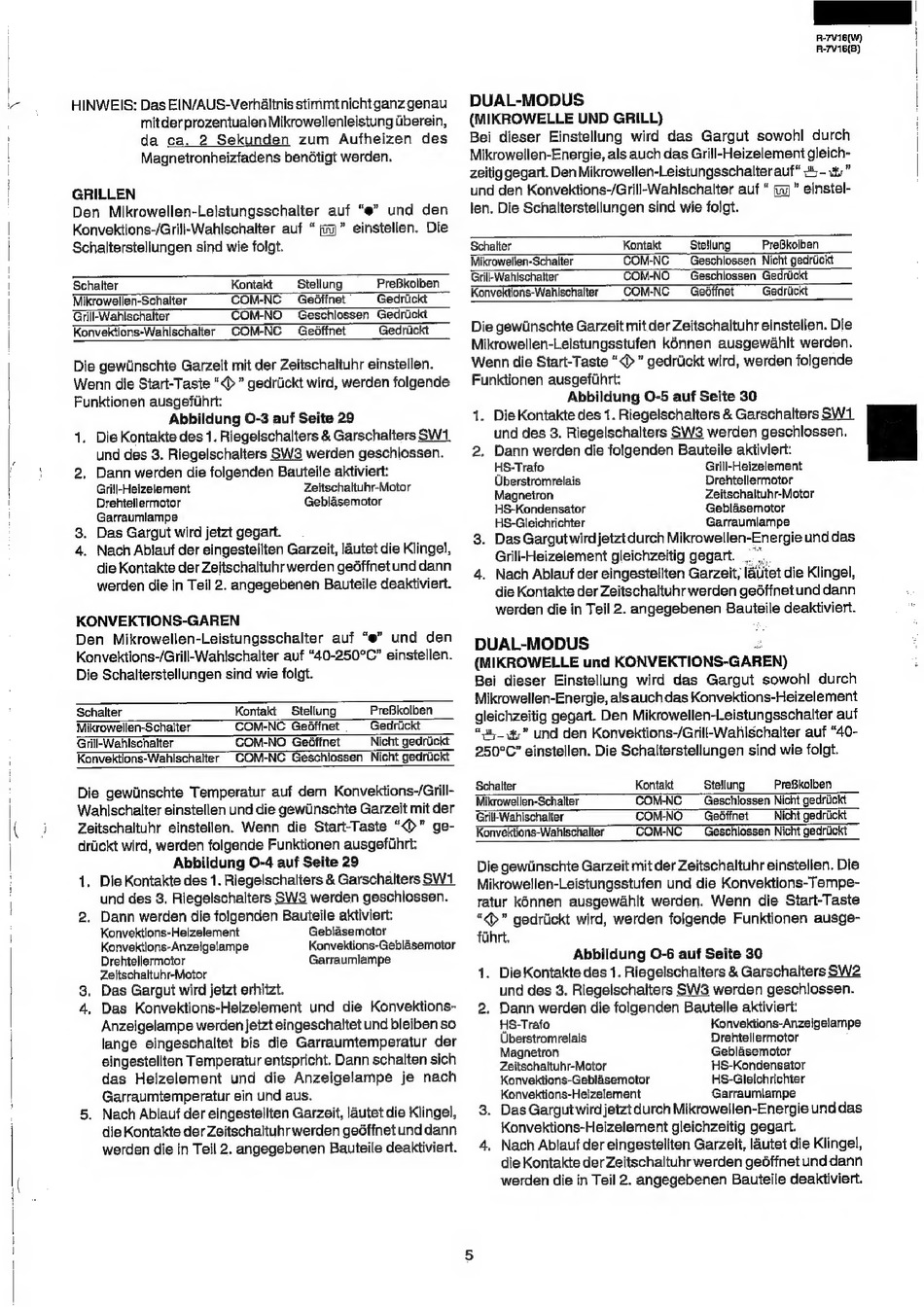

R7VIE(W)
|
R-7V16(8)
HINWEIS: Das EIN/AUS-Verhdltnis stimmt
nicht ganz genau
mitder prozentualen Mikrowellenleistung dberein,
da ca.
2 Sekunden
zum
Aufheizen
des
Magnetronheizfadens bendtigt werden.
GRILLEN
Den
Mikrowellen-Leistungsschalter
auf "e" und den
Konvektions-/Grill-Wahlschalter auf " jim" einstellen. Die
Schalterstellungen sind wie folgt.
Schalter
Kontakt
Stellung
PreBkolben
jikrowellen-Schalter
COM-N!
Geédffnet
Gedritckt
Grill-Wahlschalter
COM-NO_
Geschlossen Gedriickt
Konvektions-Wahlschalter
COM-NC
Gedffnet
Gedrickt
Die gewtinschte Garzeit mit der Zeitschaltuhr einstellen.
Wenn die Start-Taste "<>" gedriickt wird, werden folgende
Funktionen ausgefihrt:
Abbildung 0-3 auf Seite 29
14. Die Kontakte des 1. Riegelschalters & Garschalters SW1.
und des 3. Riegelschalters SW3 werden geschlossen.
2, Dann werden die folgenden Bauteile aktiviert:
Grill-Heizelement
Zeitschaltuhr-Motor
Orehtellermotor
Geblasemotor
Garraumlampe
8. Das Gargut wird jetzt gegart.
4. Nach Ablauf der eingestellien Garzeit, lAutet die Klingel,
die Kontakte der Zeitschaltuhr werden geéffnet und dann
werden die in Teil 2. angegebenen Bauteile deaktiviert.
KONVEKTIONS-GAREN
Den
Mikrowellen-Leistungsschalter
auf "e" und den
Konvektions-/Grill-Wahischalter auf "40-250°C" einstellen.
Die Schalterstellungen sind wie folgt.
Schalter
Kontakt
Stellung
PreBkolben
Mikrowellen-Schalter
COM-NC Gedffnet
Gedrickt
Grill-Wahlschalter
COM-NO Gedffnet
Nicht gedriickt
Konvektions-Wahischalter
_COM-NC Geschiossen
Nicht gedriickt
Die gewinschte Temperatur auf dem Konvektions-/Grill-
Wahlschalter einstellen und die gewinschte Garzeit mit der
Zeitschaltuhr einstellen. Wenn die Start-Taste "<>" ge-
driickt wird, werden folgende Funktionen ausgefihrt:
Abbildung O-4 auf Seite 29
1. Die Kontakte des 1. Riegelschalters & Garschalters SW1
und des 3. Riegelschalters SW3 werden geschlossen.
2. Dann werden die folgenden Bauteile aktiviert:
Konvektions-Heizelement
Geblasemotor
Konvektions-Anzeigelampe
Konvektions-Geblasemotor
Drehtellermotor
Garraumlampe
Zeitschaltuhr-Motor
8. Das Gargut wird jetzt erhitzt.
4. Das Konvektions-Heizelement und die Konvektions-
Anzeigelampe werden jetzt eingeschaltet und bleiben so
lange eingeschaltet bis die Garraumtemperatur der
eingestellten Temperatur entspricht. Dann schalten sich
das Heizelement
und die Anzeigelampe
je nach
Garraumtemperatur ein und aus.
DUAL-MODUS
(MIKROWELLE UND GRILL)
Bei dieser Einstellung wird das Gargut sowohl durch
Mikrowellen-Energie, als auch das Grill-Heizelement gleich-
zeitig gegart. Den Mikrowellen-Leistungsschalterauf* v;— ts"
und den Konvektions-/Grill-Wahlschalter auf " fa" elnstel-
len. Die Schalterstellungen sind wie folgt.
Schalier
Kontakt
Stellung
PreBkolben
Mikrowellen-Schalter
COM-NC
~ Geschlossen Nicht gedrtickt
Grill: Wahischatter
COW-NO
Geschlossen Gedrickt
Konvektions-Wahischalter
CONM-NC
Geofinet_ Gedriickt
Die gewinschte Garzeit mit der Zeitschaltuhr einstellen. Die
Mikrowellen-Leistungsstufen kénnen ausgewahlit werden.
Wenn die Start-Taste "<>" gedriickt wird, werden folgende
Funktionen ausgefihrt:
Abbildung O-5 auf Seite 30
1. Die Kontakte des 1. Riegelschalters & Garschalters SW1
und des 3. Riegelschalters SW3 werden geschlossen.
2. Dann werden die folgenden Bauteile aktiviert:
HS-Trafo
Grill-Heizelement
Uberstromrelais
Drehtellermotor
Magnetron
Zeitschaltuhr-Motor
HS-Kondensator
Geblasemotor
HS-Gleichrichter
Garraumlampe
3. Das Gargutwirdjetztdurch Mikrowellen-Energie und das
Grill-Heizelement gleichzeitig gegart. _"
4. Nach Ablauf der eingestellten Garzeit, lautet die Klingel,
die Kontakte der Zeitschaliuhr werden ge6ffnet und dann
werden die in Teil 2. angegebenen Bauteile deaktiviert.
DUAL-MODUS
2
(MIKROWELLE und KONVEKTIONS-GAREN)
Bei dieser Einstellung wird das Gargut sowohl durch
Mikrowellen-Energie, als auch das Konvektions-Heizelement
gleichzeitig gegart. Den Mikrowellen-Leistungsschalter auf
© a, _ vt" und den Konvektions-/Grill-Wahischalter auf "40-
250°C' einstellen. Die Schalterstellungen sind wie folgt.
Schalter
Kontakt
Stellung
PreBkolben
Mikrowellen-Schalter
COM-NC
Geschlossen Nicht gedriickt
Grill-Wahischalter
COM-NO
Gedffnet
Nicht gedriickt
Konvektions-Wahischalter
COM-NC
Geschlossen Nicht gedriickt
Die gewtinschte Garzeit mit der Zeitschaltuhr einstellen. Die
Mikrowellen-Leistungsstufen und die Konvektions-Tempe-
ratur konnen ausgewahit werden. Wenn die Start-Taste
"<>" gedriickt wird, werden folgende Funktionen ausge-
fuhrt.
Abbildung O-6 auf Seite 30
1. Die Kontakte des 1. Riegelschalters & Garschalters
SW2
und des 3. Riegelschalters SW3 werden geschlossen.
2. Dann werden die folgenden Bauteile aktiviert:
HS-Trafo
Konvektions-Anzeigelampe
Uberstromrelais
Drehtellermotor
Magnetron
Geblasemotor
Zeitschaltuhr-Motor
HS-Kondensator
Konvektions-Geblasemotor
HS-Gleichrichter
Konvektions-Heizelement
Garraumlampe
3. Das Gargutwird
jetzt durch Mikrowellen-Energie und das
Konvektions-Heizelement gleichzeitig gegart.
4. Nach Ablauf der eingestellten Garzeit, lautet die Klingel,
die Kontakte der Zeitschaltuhr werden geéffnet und dann
werden die in Teil 2. angegebenen Bauteile deaktiviert.
