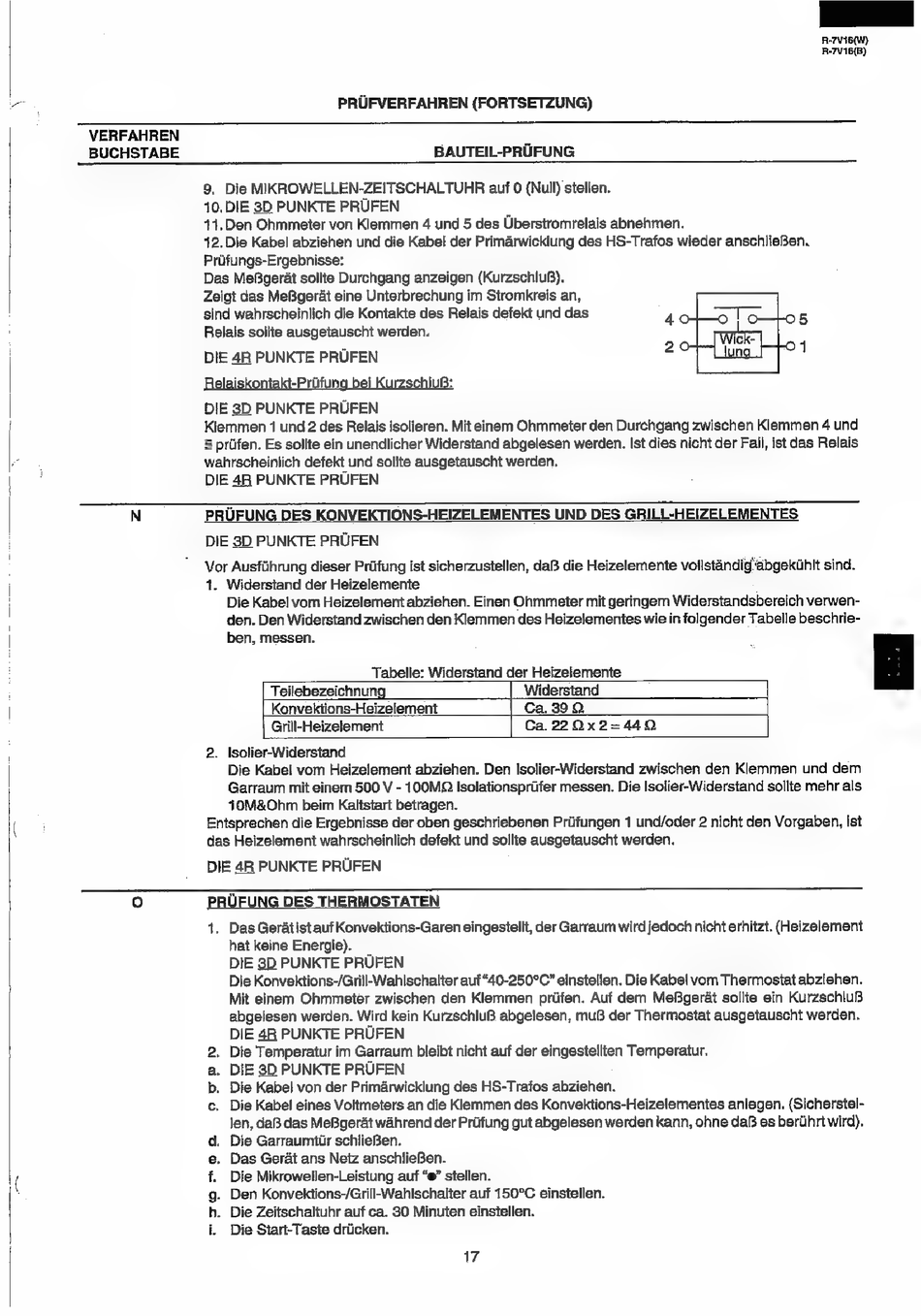

Sharp R-7V16 Serviceanleitung Seite 19

VERFAHREN
BUCHSTABE
R-7Vi60N)
R-7V16(B)
PRUFVERFAHREN (FORTSETZUNG)
BAUTEIL-PRUFUNG
9. Die MIKROWELLEN-ZEITSCHALTUHR auf 0 (Null) stellen.
40. DIE 3D PUNKTE PRUFEN
11.Den Ohmmeter von Klemmen 4 und 5 des Uberstromrelais abnehmen.
12. Die Kabel abziehen und die Kabel der Primarwicklung des HS-Trafos wieder anschlieBen.
Priifungs-Ergebnisse:
Das Me®gerat sollte Durchgang anzeigen (KurzschluB).
Zeigt das MeBgerat eine Unterbrechung im Stromkreis an,
sind wahrscheinlich die Kontakte des Relais defekt und das
Relais sollte ausgetauscht werden.
DIE 4R PUNKTE PRUFEN
Relaiskontakt-Priifung bei KurzschiuB:
DIE 3D PUNKTE PRUFEN
Klemmen 1 und 2 des Relais isolieren. Mit einem Ohmmeter den Durchgang zwischen Klemmen 4 und
5 priifen. Es sollte ein unendlicher Widerstand abgelesen werden. Ist dies nicht der Fail, ist das Relais
wahrscheinlich defekt und sollte ausgetauscht werden.
DIE 4R PUNKTE PRUFEN
PRUFUNG DES KONVEKTIONS-HEIZELEMENTES UND DES GRILL-HEIZELEMENTES
DIE 3D PUNKTE PRUFEN
Vor Ausfiihrung dieser Priifung ist sicherzustellen, daB die Heizelemente voilstandig'abgekihit sind.
1. Widerstand der Heizelemente :
Die Kabel vom Heizelement abziehen. Einen Ohmmeter mit geringem Widerstandsbereich verwen-
den. Den Widerstand zwischen den Klemmen des Heizelementes wie in folgender Tabelle beschrie-
ben, messen.
Tabelle: Widerstand der Heizelemente
Teilebezeichnung Widerstand
Konvektions-Heizelement Ca, 39 2
Grill-Heizelement Ca. 220x2=449
2. Isolier-Widerstand
Die Kabel vom Heizelement abziehen. Den Isolier-Widerstand zwischen den Klemmen und dem
Garraum mit einem 500 V - 100MQ Isolationspriifer messen. Die Isolier-Widerstand sollte mehr als
10M&Ohm beim Kaltstart betragen.
Entsprechen die Ergebnisse der oben geschriebenen Priifungen 1 und/oder 2 nicht den Vorgaben, ist
das Heizelement wahrscheinlich defekt und sollte ausgetauscht werden.
DIE 4R PUNKTE PRUFEN
PRUFUNG DES THERMOSTATEN
1. Das GeratistaufKonvektions-Garen eingestellt, der Garraum wird jedoch nicht erhitzt. (Heizelement
hat keine Energie).
DIE 3D PUNKTE PRUFEN
Die Konvektions-/Grill-Wahlschalter auf "40-250°C" einstellen. Die Kabel vom Thermostat abziehen.
Mit einem Ohmmeter zwischen den Klemmen priifen. Auf dem Mefgerat sollte ein Kurzschlu3
abgelesen werden. Wird kein KurzschluB abgelesen, mu der Thermostat ausgetauscht werden.
DIE 4R PUNKTE PRUFEN
Die Temperatur im Garraum bleibt nicht auf der eingestellten Temperatur.
DIE 3D PUNKTE PRUFEN
Die Kabel von der Primarwicklung des HS-Trafos abziehen.
Die Kabel eines Voltmeters an die Klemmen des Konvektions-Heizelementes anlegen. (Sicherstel-
len, daB das MeBgert wahrend der Prifung gut abgelesen werden kann, ohne da es beriihrt wird).
Die Garraumtir schlieBen.
Das Gerat ans Netz anschlieBen.
Die Mikrowellen-Leistung auf "e" stellen.
Den Konvektions-/Grill-Wahlschalter auf 150°C einstellen.
Die Zeitschaltuhr auf ca. 30 Minuten einstellen.
Die Start-Taste driicken.
ep PN
-~Faeroe
17
