AUSBAU DER TUR
DROSSELABDECKUNG AUSBAUEN
1. Eisenplattchen
(ca. 0,5 mm
dick) oder flachen
Schraubendreher
in
den
Spalt
zwischen
Drosselabdeckung und Tirplatte schieben (s. Abbildung),
um das Eingriffsteil zu l6sen. Um die Tirplatte nicht zu
beschadigen,
sollte das Eisenplattchen oder der
Schraubendreher iberklebt werden.
2. Drosselabdeckung anheben. Damit ist sie gelést.
i
FLACHER SCHRAUBENDREHER

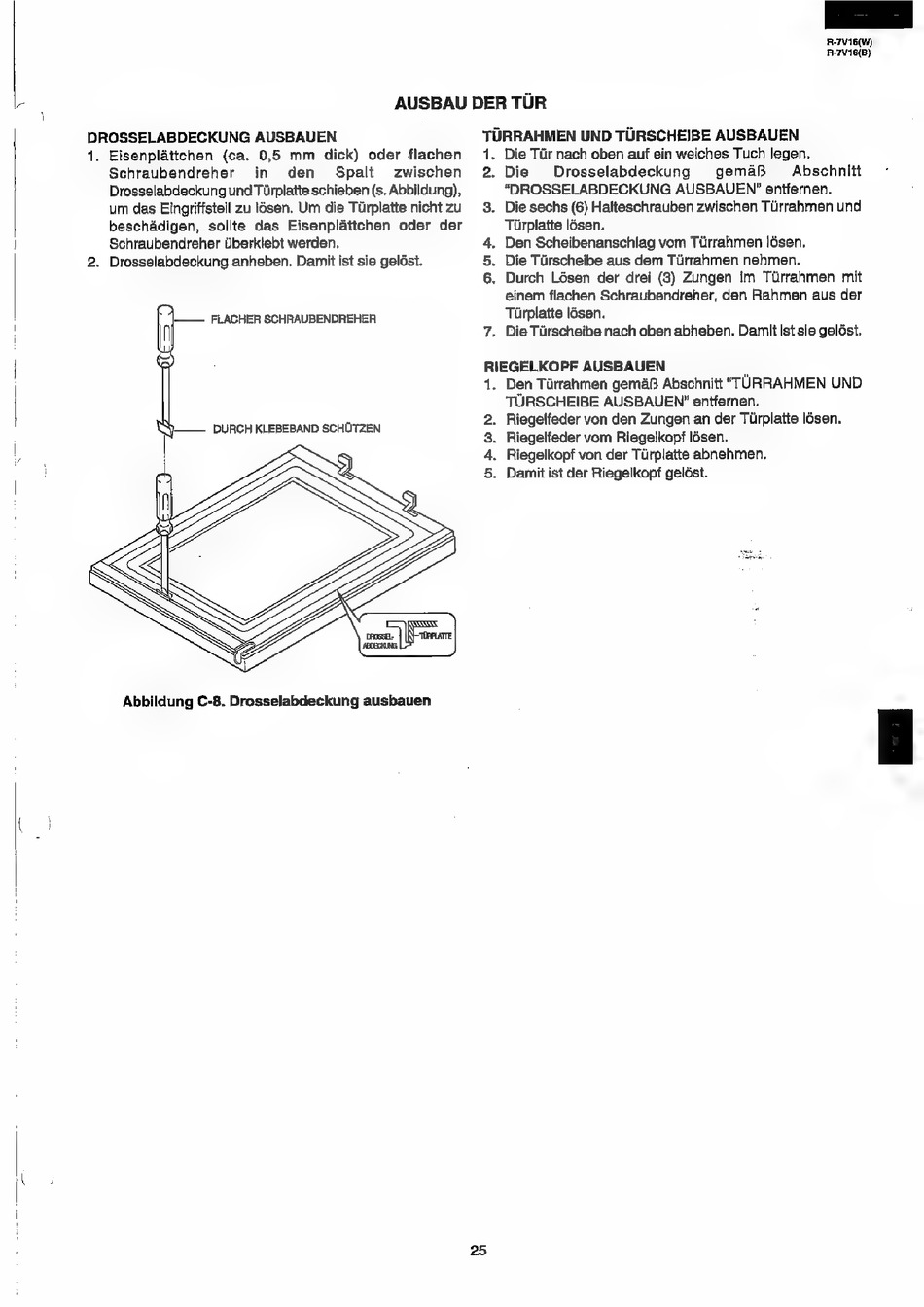

Abbildung C-8, Drosselabdeckung ausbauen
R-7V16(W)
R-7V16(B)
TURRAHMEN UND TURSCHEIBE AUSBAUEN
1. Die Tir nach oben auf ein weiches Tuch legen.
2. Die
Drosselabdeckung
gemaB
Abschnitt
y
"DROSSELABDECKUNG AUSBAUEN" entfernen.
. Die sechs (6) Halteschrauben zwischen Tirrahmen und
Tirplatte lésen.
. Den Scheibenanschlag vom Tiirrahmen lésen.
. Die Tirscheibe aus dem Tiirrahmen nehmen.
. Durch Lésen der drei (3) Zungen im Ttrrahmen mit
einem flachen Schraubendreher, den Rahmen aus der
Tirplatte lésen.
Die Tirscheibe nach oben abheben. Damitist sie gelést.
RIEGELKOPF AUSBAUEN
1.
abon
Den Tirrahmen gema®B Abschnitt "TURRAHMEN UND
TURSCHEIBE AUSBAUEN" entfernen.
. Riegelfeder von den Zungen an der Turplatte l6sen.
. Riegelfeder vom Riegelkopf lésen.
. Riegelkopf von der Tirplatte abnehmen.
. Damit ist der Riegelkopf gelést.
