R-7VIE(W)
R-7V16(B)

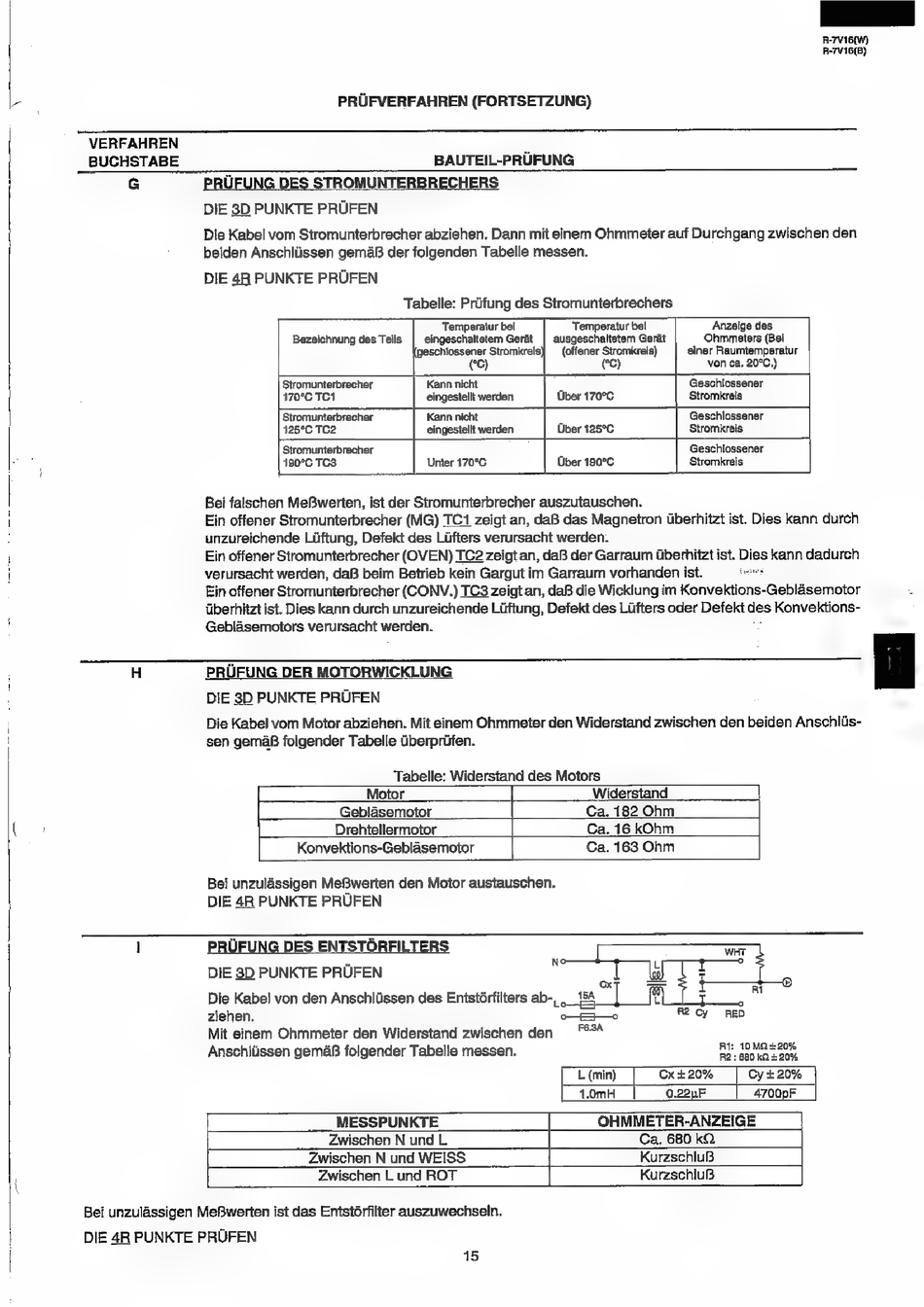

PRUFVERFAHREN (FORTSETZUNG)
VERFAHREN
BUCHSTABE
BAUTEIL-PRUFUNG
G
PRUFUNG DES STROMUNTERBRECHERS
DIE 3D PUNKTE PRUFEN
Die Kabel vom Stromunterbrecher abziehen. Dann mit einem Ohmmeter auf Durchgang zwischen den
beiden Anschliissen gemaB der folgenden Tabelle messen.
DIE 48 PUNKTE PRUFEN
Tabelle: Priifung des Stromunterbrechers
Temperatur bel
Temperatur bel
Anzeige des
Bezeichnung des Teils | eingeschaltetem Gerat | ausgeschaltetem Gerat
Ohmmeters (Bei
hlossener Stromkrels}
—_(offener Stromkreis)
einer Raumtemperatur
(°C)
m
von ca, 20°C.)
Stromunterbrecher
Kann nicht
| .
Geschlossener
170°C TC1
eingestellt werden
Uber 170°C
Stromkreis
Stromunterbrecher
Kann nicht
| Fe
Geschlossener
126°C TC2
eingestellt werden
Uber 125°C.
Stromkreis
Stromunterbrecher
Geschlossener
190°C TC3
Unter 170°C
| Uber 190°C
Stromkreis
Bei falschen MeBwerten, ist der Stromunterbrecher auszutauschen.
Ein offener Stromunterbrecher (MG) TC1 zeigt an, daB das Magnetron Uberhitzt ist. Dies kann durch
unzureichende Liiftung, Defekt des Lifters verursacht werden.
Ein offener Stromunterbrecher (OVEN) TC2 zeigt an, daB der Garraum Uberhiizt ist. Dies kann dadurch
verursacht werden, daB beim Betrieb kein Gargut im Garraum vorhanden ist.
tasers
Ein offener Stromunterbrecher (CONV.) TC3 zeigt an, daB die Wicklung im Konvektions-Geblasemotor
tiberhitzt ist. Dies kann durch unzureichende Liiftung, Defekt des Lifters oder Defekt des Konvektions-
Geblasemotors verursacht werden.
H
PRUFUNG DER MOTORWICKLUNG
DIE 3D PUNKTE PRUFEN
Die Kabel vom Motor abziehen. Mit einem Ohmmeter den Widerstand zwischen den beiden Anschllis-
sen gemaB folgender Tabelle Uberpriifen.
Tabelle: Widerstand des Motors
Motor
Widerstand
|
Geblasemotor
Ca. 182 Ohm
Drehtellermotor
Ca. 16 kOhm
Konvektions-Geblasemotor
Ca. 163 Ohm
Bei unzulassigen Me®Bwerten den Motor austauschen.
DIE 4R PUNKTE PRUFEN
l
U
ENTSTO
N
DIE 83D PUNKTE PRUFEN
Die Kabel! von den Anschiiissen des Entst6rfilters ab-,_
ziehen.
=
R2 Cy
RED
Mit einem Ohmmeter den Widerstand zwischen den
°594
Anschliissen gemaB folgender Tabelle messen.
HL eerie etrh
L (min)
Cxt20%
| Cy+20%
1.0mH
0.22nF
| 4700pF
MESSPUNKTE
OHMMETER-ANZEIGE
Zwischen N und L
Ca. 680 kQ.
Zwischen N und WEISS
KurzschluB
Zwischen L und ROT
KurzschiuB
Bei unzulassigen MeBwerten ist das Entstdrfilter auszuwechseln.
DIE 4R PUNKTE PRUFEN
15
