F-7VIE(W)
F-7V16(B)

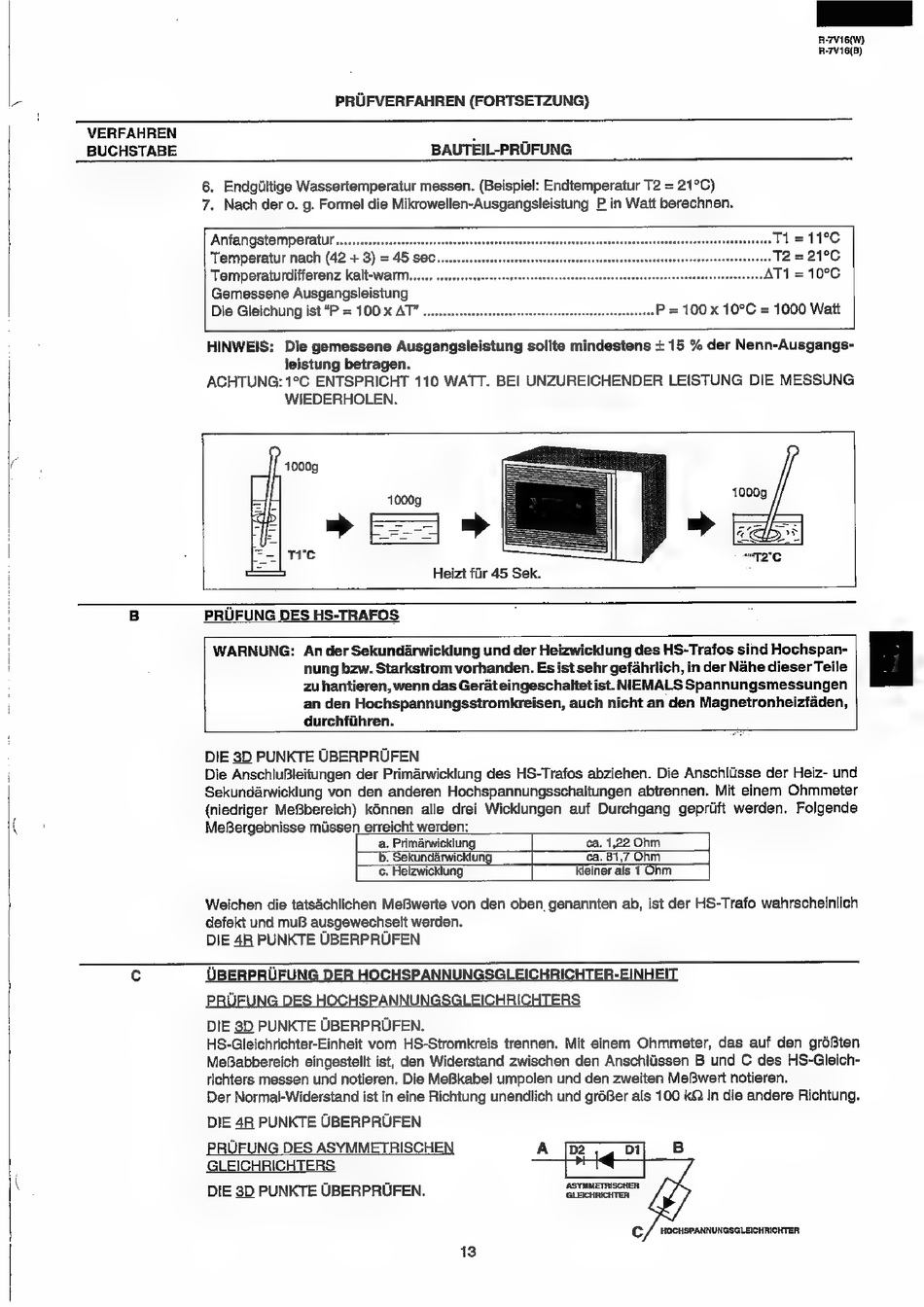

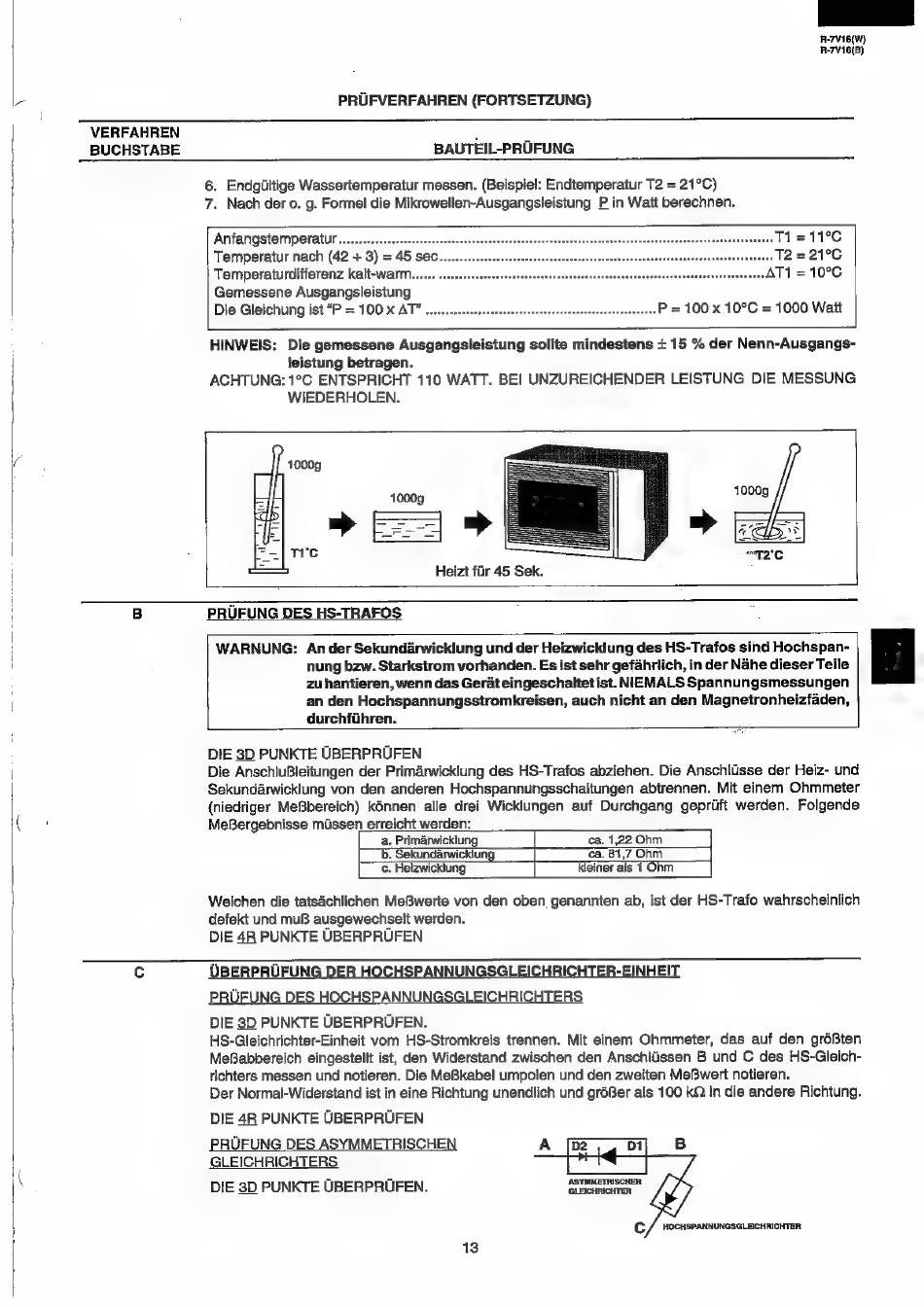

PRUFVERFAHREN (FORTSETZUNG)
VERFAHREN
:
BUCHSTABE
BAUTEIL-PRUFUNG
6. Endglltige Wassertemperatur messen. (Beispiel: Endtemperatur T2 = 21°C)
7. Nach der o. g. Formel die Mikrowellen-Ausgangsleistung P in Watt berechnen.
Anfangstemperatur
we TT = 11°C
Temperatur nach (42 + 3) = 45 sec..
.T2 = 21°C
Temperaturdifferenz kalt-warm.
.AT1 = 10°C
Gemessene Ausgangsleistung
Die Gleichung ist "P = 100 X AT" .....esssessecrsescereersersrerenenearsresenseeenens P = 100 x 10°C = 1000 Watt
HINWEIS:
Die gemessene Ausgangsleistung sollte mindestens + 15 % der Nenn-Ausgangs-
leistung betragen.
ACHTUNG: 1°C ENTSPRICHT 110 WATT. BEI UNZUREICHENDER
LEISTUNG DIE MESSUNG
WIEDERHOLEN.
410009
1000g
TT
es
|
"—T2°C
Heizt fiir 45 Sek.
:
B
PRUFUNG DES HS-TRAFOS
WARNUNG:
An der Sekundarwicklung und der Heizwicklung des HS-Trafos sind Hochspan-
nung bzw. Starkstrom vorhanden. Es ist sehr gefahriich, in der Nahe dieser Teile
zu hantieren, wenn das Gerat eingeschaltet ist. NIEMALS Spannungsmessungen
an den Hochspannungsstromkreisen, auch nicht an den Magnetronheizfaden,
durchfihren.
DIE 3D PUNKTE UBERPRUFEN
Die AnschluBleitungen der Primarwicklung des HS-Trafos abziehen. Die Anschilisse der Heiz- und
Sekundarwicklung von den anderen Hochspannungsschaltungen abtrennen. Mit einem Ohmmeter
(niedriger MeGBbereich) kénnen alle drei Wicklungen auf Durchgang gepriift werden.
Folgende
MeBergebnisse missen_erreicht werden:
a, Primarwicklung
ca, 1,22 Ohm
b. Sekundarwicklung
ca. 81,7 Ohm
c. Heizwicklung
Kleiner als 1 Ohm
Weichen die tatsAchlichen Mewerte von den oben genannten ab, ist der HS-Trafo wahrscheinlich
defekt und mu ausgewechselt werden.
DIE 4R PUNKTE UBERPRUFEN
c
DFU
INGSG
I
-
EI
HSPANNU
HAI
RS
DIE 3D PUNKTE UBERPRUFEN.
HS-Gleichrichter-Einheit vom HS-Stromkreis trennen. Mit einem Ohmmeter, das auf den gréBten
MeBabbereich eingestellt ist, den Widerstand zwischen den Anschlissen B und C des HS-Gleich-
tichters messen und notieren. Die MeBkabel umpolen und den zweiten MeBwert notieren.
Der Normal-Widerstand ist in eine Richtung unendlich und gréBer als 100 kQ in die andere Richtung.
DIE 4R PUNKTE UBERPRUFEN
PRUFUNG DES ASYMMETRISCHEN
A
B
GLEICHRICHTERS
DIE 3D PUNKTE UBERPRUFEN.
Peeing Le?
C/
HOcHSPANNUNGSGLEICHRICHTER
13
