GARRAUM-RUCKWAND
\
|
NETZKABEL
BLAUES KABEL
ENTSTORFILTER
eeHiusesoTze ~~ |

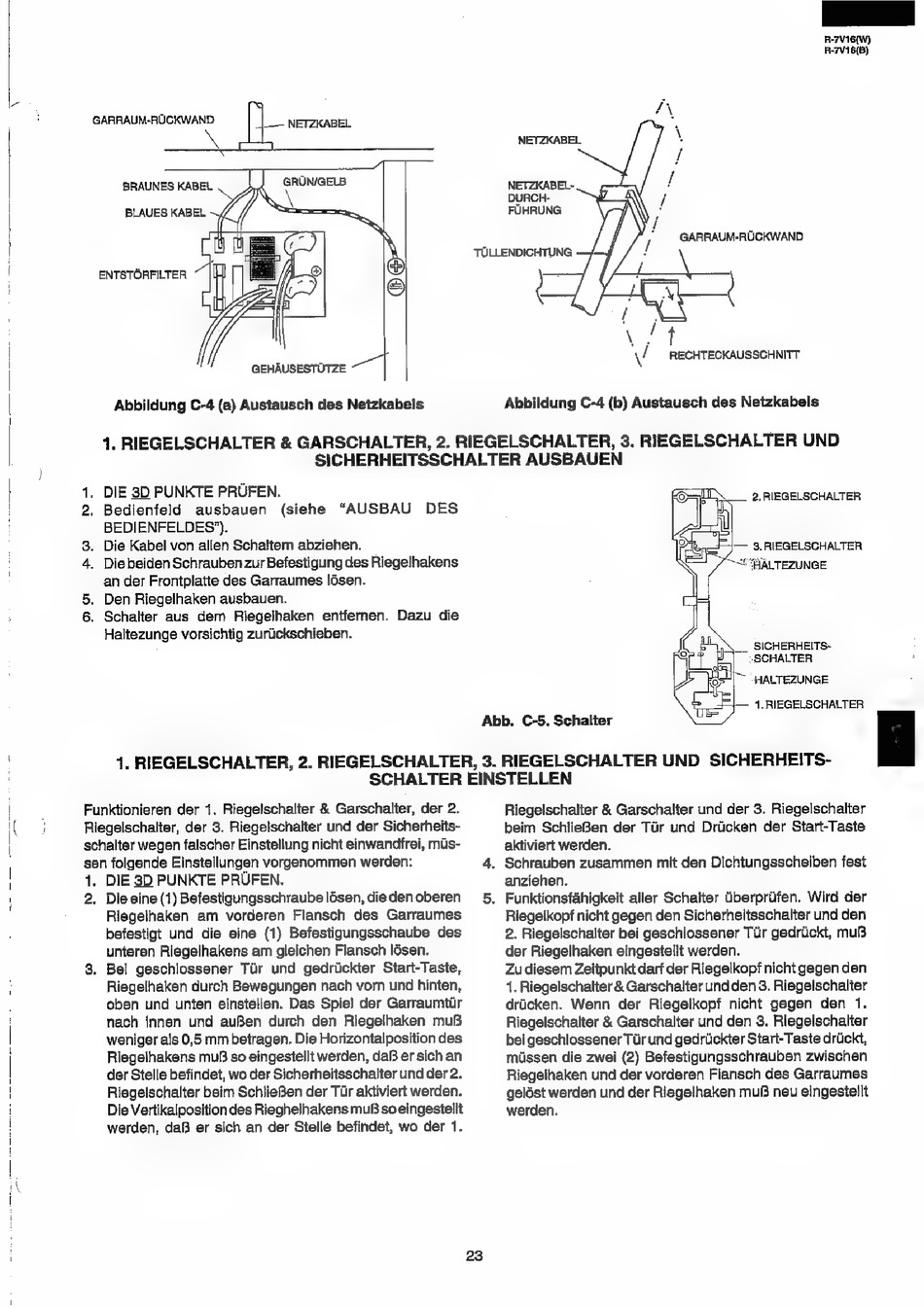

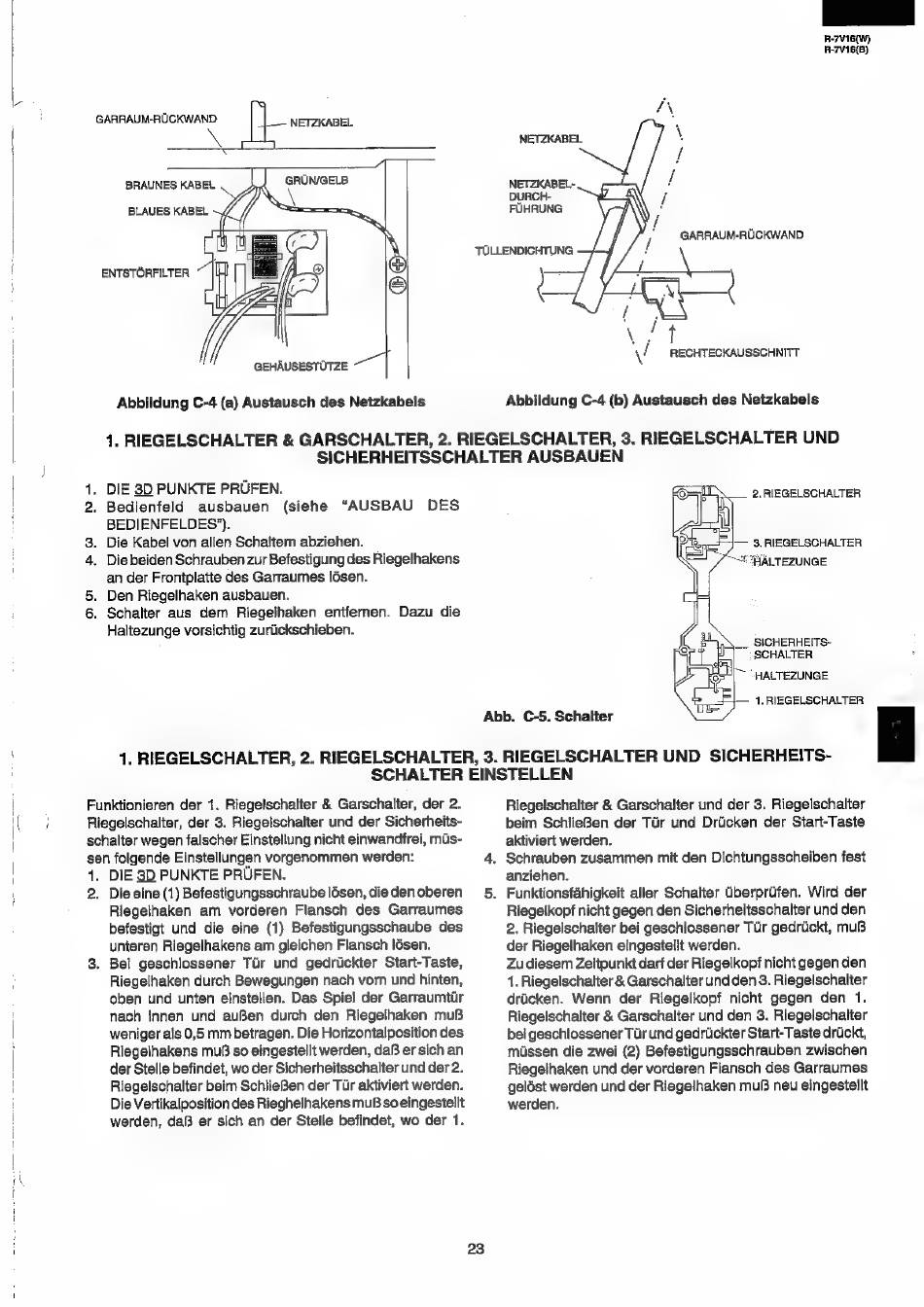

Abbildung C-4 (a) Austausch des Netzkabels
R-7V16(W)
R-7V16(8)
NETZKABEL
GARRAUM-RUCKWAND
ECHTECKAUSSCHNITT
Abbildung C-4 (b) Austausch des Netzkabels
1. DIE 3D PUNKTE PRUFEN.
2. Bedienfeld
ausbauen
(siehe
BEDIENFELDES').
8. Die Kabel von allen Schaltern abziehen.
4. Diebeiden Schrauben zur Befestigung des Riegelhakens
an der Frontplatte des Garraumes |6sen.
5. Den Riegelhaken ausbauen.
6. Schalter aus dem
Riegelhaken entfernen.
Dazu die
Haltezunge vorsichtig zuriickschieben.
"AUSBAU
DES
SCHALTER
Funktionieren der 1. Riegelschalter & Garschalter, der 2.
Riegelschalter, der 3. Riegelschalter und der Sicherheits-
schalter wegen falscher Einstellung nicht einwandfrei, mis-
sen folgende Einstellungen vorgenommen werden:
1. DIE 3D PUNKTE PRUFEN.
2. Die eine (1) Befestigungsschraube ldsen, die den oberen
Riegelhaken
am vorderen
Flansch
des Garraumes
befestigt und die eine (1) Befestigungsschaube des
unteren Riegelhakens am gleichen Flansch lésen.
8. Bei geschlossener Tir und gedriickter Start-Taste,
Riegelhaken durch Bewegungen nach vorn und hinten,
oben und unten einstellen. Das Spiel der Garraumtir
nach innen und auBen durch den Riegelhaken muB
weniger als 0,5 mm betragen. Die Horizontalposition des
Riegelhakens muB so eingestellt werden, da' er sich an
der Stelle befindet, wo der Sicherheitsschalter und der 2.
Riegelschalter beim SchlieBen der Tir aktiviert werden.
Die Vertikalposition des Rieghelhakens muB so eingestellt
werden, daB er sich an der Stelle befindet, wo der 1.
CSU. _ 2, RIEGELSCHALTER
3. RIEGELSCHALTER
<8 "ALTEZUNGE
SICHERHEITS-
SCHALTER
HALTEZUNGE
1. RIEGELSCHALTER
Abb. C-5. Schalter
EINSTELLEN
Riegelschalter & Garschalter und der 3. Riegelschalter
beim SchlieBen der Tir und Driicken der Start-Taste
aktiviert werden.
4. Schrauben zusammen mit den Dichtungsscheiben fest
anziehen.
5. Funktionsfahigkeit aller Schalter iberpriifen. Wird der
Riegelkopf nicht gegen den Sicherheitsschalter und den
2. Riegelschalter bei geschlossener Tir gedriickt, muB
der Riegelhaken eingestellt werden.
Zu diesem Zeitpunkt darf der Riegelkopf nicht gegen den
1. Riegelschalter & Garschalter undden 3. Riegelschalter
dricken. Wenn
der Riegelkopf nicht gegen den 1.
Riegelschalter & Garschalter und den 3. Riegelschalter
bei geschlossener Tur und gedriickter Start-Taste drickt,
missen die zwei (2) Befestigungsschrauben zwischen
Riegelhaken und der vorderen Flansch des Garraumes
gelést werden und der Riegelhaken muf neu eingestellt
werden.
