arnungg!
Es ist zu empfehlen, dass ein Öhlins Händler
das Cartridge-Kit einbaut. Der Einbau erfordert
den Einsatz von Spezialwerkzeug. Bitte
lesen Sie vor dem Einbau des Produktes die
Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
inneiig!
1
Überprüfen Sie den Packungsinhalt bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.

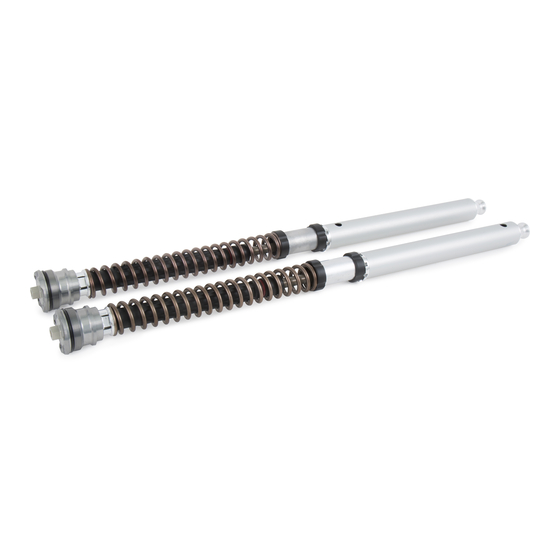

Cartridge-Kit für Ducati 899 Panigale
FGK 229
Montageanleitung
Lieferumfang
Beichreibung
Cartridge-Kit
Öhlins Aufkleber weiß
Öhlins Aufkleber blau
Betriebsanleitung
Verschlussschraube
Empfohlenei
erkzeug
Gabelrohrklemmwerkzeug ᴓ43
Gabelkappenwerkzeug
Rausziehwerkzeug
Dichtkopfwerkzeug
Öl, Schmierfett und
Schraubeniicherungimittel
Schmierfett CAH92
Öhlins Gabelöl
Hochfeste Schraubensicherung,
Loctite 2701
Mittelfeste Schraubensicherung,
Loctite 243
inneiig!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können sich
Schmiermittel und Schutzöle lösen und die
Verpackung verunreinigen. Dies hat keinen
Einfluss auf die Funktion Ihres Öhlins Produktes.
Reinigen Sie das Öhlins Produkt gründlich mit
einem Stofflappen vor dem Einbau.
inneiig!
1
Bitte beachten Sie, dass es Unterschiede
zwischen den in diesem Dokument gezeigten
Darstellungen und dem tatsächlichen Produkt
geben kann.
Art. Nr.
Stk.
FGK 229
1
00191-32
2
00191-33
2
07284-01
1
21652-02
2
00786-05
00797-08
01765-03
01797-07
00159-01
01309-xx
01791-05
01791-03
