inneiss!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
inneiss!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor
dem Einbau gründlich mit einem Stofflappen.

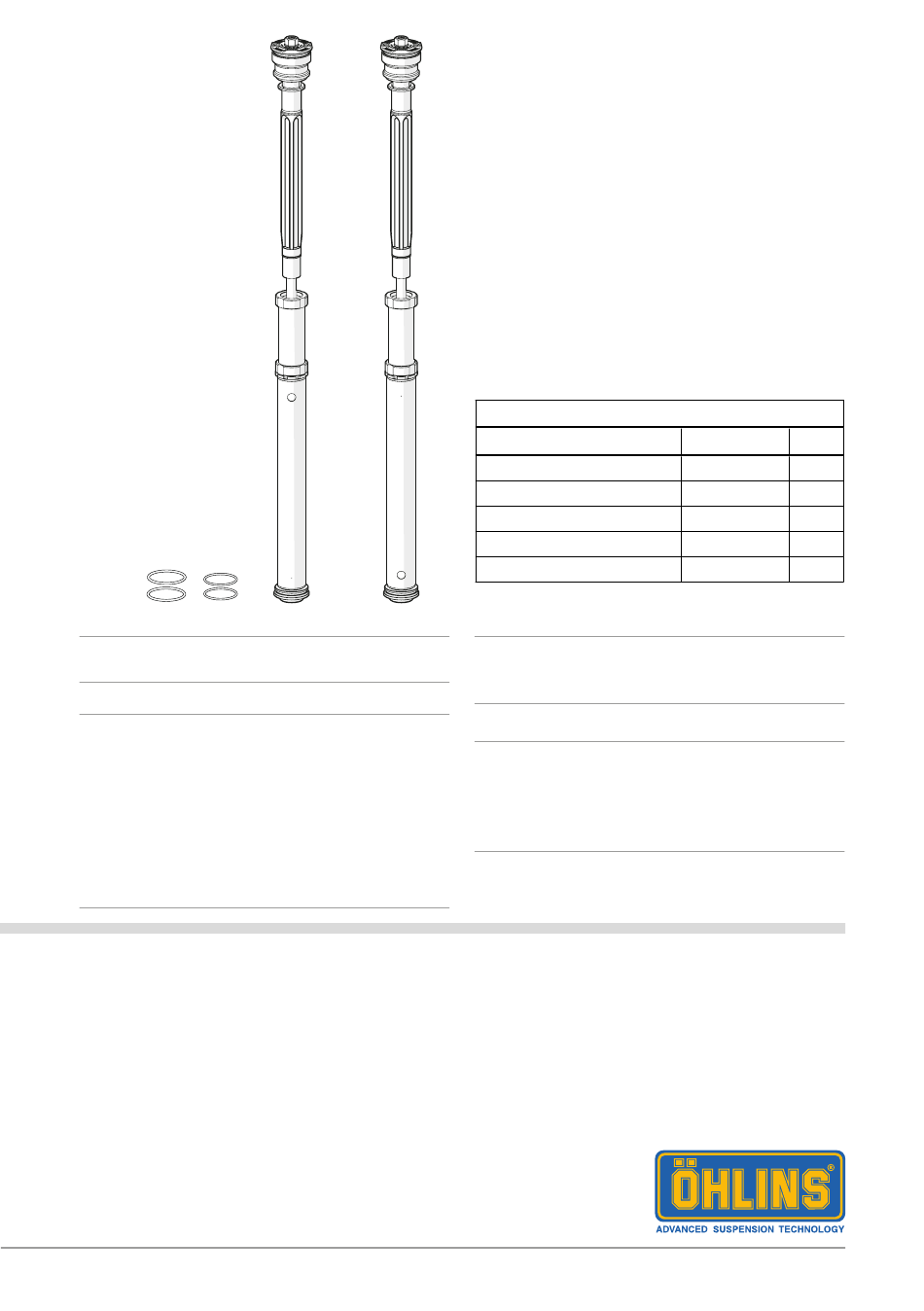

Cartridge-Kit für Yamaha YZF-R1
FGK 239
Montageanleitung
Lieferumfang
Beschreibung
Cartridge-Kit
O-Ring 35x2
O-Ring 40x2.5
Öhlins Sticker Set
Betriebsanleitung
inneiss!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Bedienungsanleitung genau
durch. Eine Vorderradgabel ist ein wichtiges
technisches Element, welches die Stabilität des
Fahrzeuges beeinflusst.
Art. Nr.
Stk.
FGK 239
1
00338-64
2
00576-02
2
-
-
07284-01
1
Werbung
Verwandte Anleitungen für Ohlins FGK 239
Inhaltszusammenfassung für Ohlins FGK 239
- Seite 1 Lieferumfang Beschreibung Art. Nr. Stk. Cartridge-Kit FGK 239 O-Ring 35x2 00338-64 O-Ring 40x2.5 00576-02 Öhlins Sticker Set Betriebsanleitung 07284-01 inneiss! inneiss! Die Abbildungen in dieser Montageanleitung Überprüfen Sie den Packungsinhalt, bevor Sie können sich von Ihrem Produkt unterscheiden. das Produkt montieren. Sollten Teile fehlen, so kontaktieren Sie Ihren Öhlins Händler.
- Seite 2 MONTAGEANLEITUNG ⚠ arnungs! inneiss! Es ist sehr zu empfehlen, dass ein Öhlins Reinigen Sie das Fahrzeug sorgfältig vor der Händler das Cartridge-Kit einbaut. Montage des Cartridge-Kits. ⚠ ⚠ arnungs! arnungs! Achten Sie darauf, dass Ihr Motorrad einen Eine gestauchte Feder und die Kraft dahinter, sicheren Stand hat und nicht kippen kann.
- Seite 3 MONTAGEANLEITUNG 1 Ausbau der originalen Vorderradgabel inneiss! Gabelüberstand Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. Stellen Sie das Motorrad auf einen Montageständer. Das Vorderrad sollte den Boden nur leicht berühren. ⚠ arnungs! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann.
- Seite 4 MONTAGEANLEITUNG 2 Ausbau des originalen Cartridge-Kits Installieren Sie das Innenrohrwerkzeug auf inneiss! dem Innenrohr. Werkzeug nicht an der Dicht- Die folgenden Arbeitsschritte beziehen sich auf oder Gleitfläche platzieren. beide Gabelholme. [24670-01 Klemmnerkzeug] [24669-02 ülse 43] Lösen Sie die Endkappe vom Außenrohr. Den Gewindegang zwischen Innenrohr und Gabelboden mit einem Heißluftfön aufweichen.
- Seite 5 MONTAGEANLEITUNG 3 Montage des Öhlins Cartridge-Kits inneiss! Die folgende Prozedur gilt für beide Gabelholme. ✋ Achtungs! Die Vorderradgabel ist unterteilt in ein Druckstufen-Cartridge und ein Zugstufen- Cartridge. Achten Sie darauf die markierten Cartridge Einsätze wie folgt zu verbauen: „Comp“ (Druckstufe) im linken Gabelholm. „Reb“...
- Seite 6 MONTAGEANLEITUNG Installieren Sie den Adapterring im Innenrohr. Installieren Sie das Innenrohr mit dem Innenrohrwerkzeug. Tragen Sie Loctite 2700 auf. Das maximale Anzugsdrehmoment beträgt 130 Nm. [24670-01 Klemmnerkzeug] [24669-02 ülse 43] [01791-27 Loctite 2700] inneiss! Um das richtige Drehmoment einzustellen zu messen, stellen Sie sicher, dass der Drehmomentschlüssel in einem 90-Grad-Winkel zum Gabelrohrwerkzeug angesetzt wird.
- Seite 7 MONTAGEANLEITUNG 3.16 Montieren Sie das Schaftverlängerungswerkzeug Art. Nr. 01765- 03 auf der Schaftverlängerung. Führen Sie die Vorspannhülse (A), die Gabelfeder (B) und den Spring Support (C) über das Schaftverlängerungswerkzeug. 3.17 Ziehen Sie die Schaftbaugruppe nach oben und greifen Sie den Spring-Support mit einem 19mm Schraubenschlüssel.
-
Seite 8: Einstell Erte
EINSTELL ERTE GABELFEDER-GUIDE Achten Sie darauf die richtige Gabelfeder mit Blick Empfohlenes Set-Up auf Ihr Gewicht, Ihren Fahrstil und Ihre Vorlieben Druckstufendämpfung Klicks auszuwählen. Auf dieser Seite finden Sie die Zugstufendämpfung Klicks generellen Empfehlungen zur Federrate in Bezug zum Ölstand Fahrergewicht.
