Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
inneiis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt
gründlich mit einem Stofflappen vor dem
Einbau.

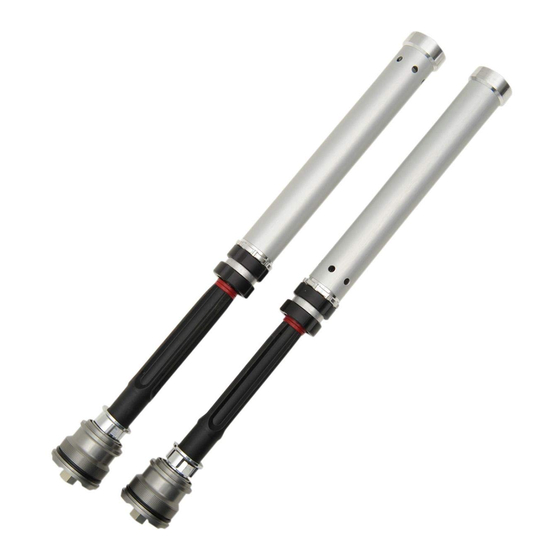

Cartridge-Kit für Yamaha YZF-R1
FGK 235
Montageanleitung
Lieferumfang
Beichreibung
Cartridge-Kit
Öhlins Aufkleber wei.
(60x23)
Öhlins Aufkleber schw.
(60x23)
Betriebsanleitung
⚠
arnungs!
Es ist zu empfehlen, dass ein Öhlins Händler
das Cartridge-Kit einbaut. Der Einbau erfordert
den Einsatz von Spezialwerkzeug.
inneiis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FGK235
1
00191-32
2
00191-33
2
07284-01
1
