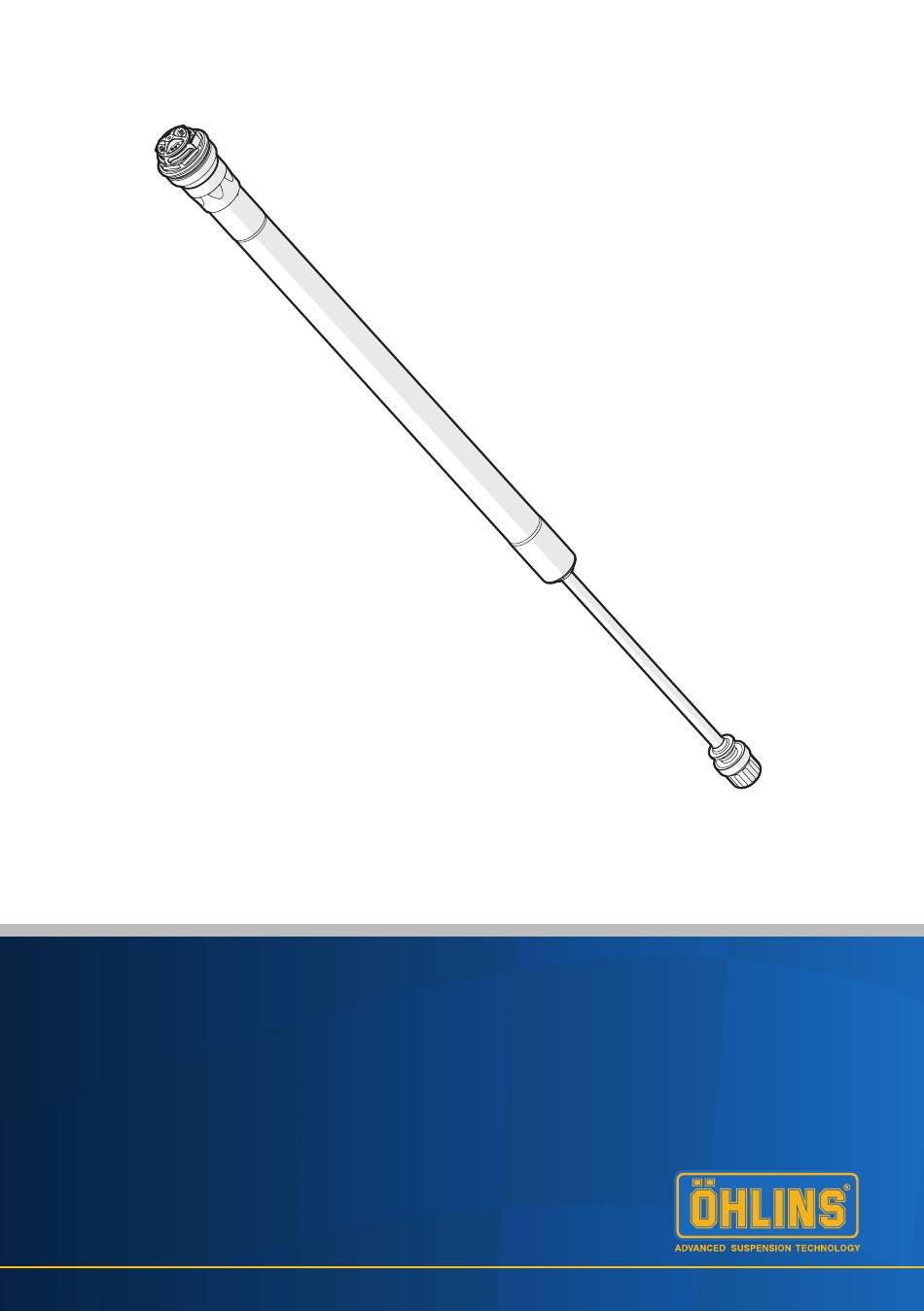

- Seite 1 Öhlins MTB-Stoßdämpfersatz FGFX 1720/FGBX 1720 Betriebsanleitung...
- Seite 2 Öhlins Headquarters Upplands Väsby, Schweden Öhlins Racing AB – Über uns Es begann in den 1970er-Jahren, als ein Herzlichen Glückwunsch! Sie sind jetzt Besitzer junger Mann namens Kenth Öhlin den größten eines Öhlins-Produkts. Über zweihundert Teil seiner Freizeit damit verbrachte, seinen Weltmeisterschaften und andere wichtige Lieblingssport auszuüben: Motocross.
-
Seite 3: Allgemeine Warnungen
SIC ER EITS INWEISE Allgemeine Warnungen SIC ER EITSSYMBOLE In diesem Handbuch, der Montageanleitung und inneiss! anderen technischen Unterlagen werden wichtige Die Vorderradgabel ist ein wichtiger Bestandteil des Sicherheitshinweise durch folgende Symbole Fahrrads und wirkt sich auf die Stabilität aus. unterschieden: inneiss! Lesen und stellen Sie sicher, dass Sie die Informationen... -
Seite 4: Inhaltsverzeichnis
DER Ö LINS MTB-STOSSDÄMPFERSATZ Herzlichen Glückwunsch zu Ihrer ausgezeichneten Wahl beim Kauf dieses leistungsstarken Vorderradgabel- Stoßdämpfersatzes von Öhlins. Dieses Produkt ist für die kommende nächste Generation von Stars konzipiert und wurde von der Öhlins Offroad-Racing-Abteilung in Schweden mit der Erfahrung der heutigen Weltstars entwickelt. -
Seite 5: Funktionsweise
1 FUNKTIONSWEISE Um Ihre Federung richtig einzustellen, müssen Vorderradgabel und Stoßdämpfer aufeinander abgestimmt sein. Um dies zu erreichen, muss bei der Einrichtung des neuen Produkts beides berücksichtigt werden. Zum Einrichten der Radgabel sind zwei Systeme zu berücksichtigen. Feder Der Hauptzweck der Feder ist es, den Fahrer und das Fahrrad zu unterstützen und die eingestellte Fahrhöhe nach einem Stoß... -
Seite 6: Installation
2 INSTALLATION ⚠ Warnungs! Wir empfehlen dringend, den Einbau des Stoßdämpfersatzes der Vorderradgabel durch einen Öhlins- Händler durchführen zu lassen. ⚠ Warnungs! Lesen Sie vor dem Einbau dieses Produkts die Bedienungsanleitung von Öhlins. Die Vorderradgabel ist ein wichtiger Teil Ihres Fahrrads und beeinflusst die Stabilität. Erforderliche Werkzeuge Beschreibung Notizen... - Seite 7 2 INSTALLATION ⚠ Warnungs! Wir empfehlen dringend, den Einbau des Stoßdämpfersatzes der Vorderradgabel durch einen Öhlins-Händler durchführen zu lassen. Informationen zu bestimmten Verfahren, Werkzeugen und Daten finden Sie in der Wartungsanleitung der Radgabeln. Stellen Sie das Fahrrad bzw. die ausgebaute Radgabel in einen Montageständer.
- Seite 8 2 INSTALLATION Verwenden Sie eine Stecknuss Gr. 14, um die untere Mutter mit dem empfohlenen Drehmoment von 10 Nm auf dem Kolbenstangenende des Stoßdämpfers festzuziehen. Ziehen Sie die seitliche Federmutter gemäß der Original- Wartungsanleitung der Radgabel fest. Drehen Sie das Fahrrad bzw. die Radgabel auf die rechte Seite, montieren Sie Bremse und Vorderrad wieder und ziehen Sie die Gabelbrücken gemäß...
-
Seite 9: Einsteller
3 EINSTELLER ohe Geschnindigkeit einstellen Die Druckstufendämpfung steuert die Energieabsorption beim Einfedern der Zum Einstellen drehen Sie den schwarzen Vorderradgabel und regelt somit, wie leicht Einsteller oben auf der TTX-Kartusche. Drehen die Vorderradgabel beim Auftreffen auf eine Sie im Uhrzeigersinn, um die Dämpfung zu Bodenwelle einfedert. -
Seite 10: Inspektion Und Wartung
4 INSPEKTION UND WARTUNG Vorbeugende Wartung und regelmäßige Inspektionen reduzieren das Risiko von Funktionsstörungen. Sollte ein zusätzlicher Service erforderlich sein, wenden Sie sich bitte an einen Öhlins-Händler. Empfohlene Wartungsintervalle Alle 100 Stunden Dies gilt nur für den Stoßdämpfersatz. Wenden Sie sich bezüglich der Wartung an einen autorisierten Öhlins-Händler. - Seite 12 Ihr Öhlins- ändler: Öhlins Racing AB Box 722 Telefon: +46 (0)8 590 025 00 SE-194 27, Upplands Väsby Fax: +46 (0)8 590 025 80 Schneden nnn.ohlins.com...
