Ohlins FGK 202 Montageanleitung
Cartridge-kit für yamaha r6
Quicklinks

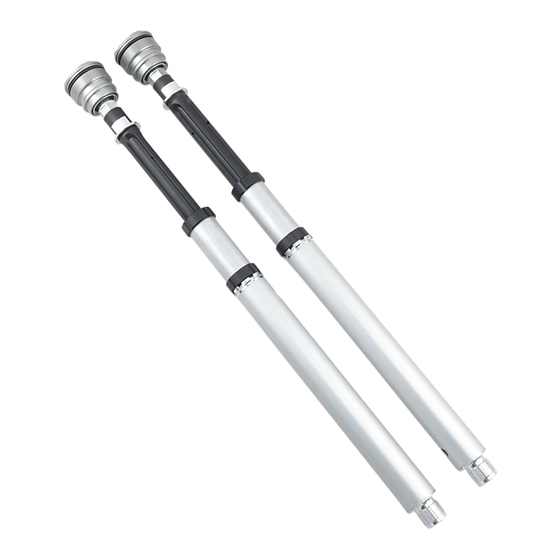

Cartridge-Kit für Yamaha R6
FGK 202
Montageanleitung
Überprüfen Sie den Packungsinhalt bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
Lieferumfang
Cartridge-Kit
Öhlins Aufkleberset
Betriebsanleitung
Warnung!
Es ist zu empfehlen, dass ein Öhlins Händler
das Cartridge-Kit einbaut. Der Einbau erfordert
den Einsatz von Spezialwerkzeug.
Unter hohen Temperaturen, während der
Lagerung
oder
des
sich Schmiermittel und Schutzöle lösen und
die
Verpackung
verunreinigen.
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor
dem Einbau gründlich mit einem Stofflappen.
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Hinweis!
Bitte beachten Sie, dass der
Druckstufeneinsteller am Gabelboden nach
dem Einbau des Öhlins Cartridge-Kits keine
Funktion mehr hat.
Art. Nr.
Stk.
FGK202
1
1
07284-01 1
Transportes,
können
Dies
hat
Verwandte Anleitungen für Ohlins FGK 202
Inhaltszusammenfassung für Ohlins FGK 202
- Seite 1 Öhlins Betriebsanleitung genau durch. Eine Vorderradgabel ist ein wichtiges technisches Element des Fahrzeuges, welches die Stabilität beeinflusst. Hinweis! Bitte beachten Sie, dass der Druckstufeneinsteller am Gabelboden nach dem Einbau des Öhlins Cartridge-Kits keine Funktion mehr hat. Cartridge-Kit für Yamaha R6 FGK 202 Montageanleitung...
-
Seite 2: Allgemeine Warnhinweise
Allgemeine Warnhinweise Hinweis! Sicherheitssysmbole Eine Vorderradgabel ist ein sehr wichtiges Bauteil, In dieser Bedienungsanleitung, in welches die Stabilität des Fahrzeuges beeinflusst. Montageanleitungen und weiteren technischen Dokumenten werden wichtige Informationen Bevor Sie das Cartridge-Kit zum Einsatz welche die Sicherheit betreffen durch folgende bringen, lesen Sie diese Betriebsanleitung und alle Symbole hervorgehoben: anderen von Öhlins zur Verfügung gestellten... - Seite 3 1 - Ausbau der Originalgabel Warnung! Fahr- zeug- Es ist zu empfehlen, dass ein Öhlins Händler hand- buch die Arbeiten ausführt. Beachten Sie bei der Montage die Hinweise in Ihrem Fahrzeughandbuch. Stellen Sie das Motorrad auf einen Montageständer. Das Vorderrad sollte den Boden nur leicht berühren.
- Seite 4 2 - Zerlegen der originalen Vorderradgabel Lösen Sie die Abschlusskappe vom Außenrohr. Schieben Sie das Außenrohr nach unten. Verwenden Sie die in der fahrzeugspezifischen Betriebsanleitung empfohlenen Werkzeuge und entfernen Sie damit die Abschlusskappe vom Schaftende. Entfernen Sie die Feder und sämtliche losen Teile, welche die Feder umgeben.
- Seite 5 3 - Montage des Öhlins Cartridge-Kits Achtung! Vermischen Sie keinesfalls die Teile. Arbeiten Sie stets an nur einem Gabelholm. Spring Support Achtung! Die Vorderradgabel ist unterteilt in ein Druckstufen-Cartridge Vor- und ein Zugstufen-Cartridge. spann- Wichtig: hülse • Montieren Sie das Cartridge mit der Bezeichnung „Reb“ (Zugstufe) im rechten Gabelholm.
- Seite 6 3 - Montage des Öhlins Cartridge-Kits Öffnen Sie die Einsteller der Druck- und Zugstufendämpfung vollständig. Montieren Sie die Endkappe direkt auf der Schaftverlängerung XXX mm (keine Feder oder Vorspannhülse). Ziehen Sie das Außenrohr vollständig hoch und verschrauben Sie es mit der Gabelkappe (Handkraft). Pumpen Sie die Luft aus dem System, indem Sie das Außenrohr 10-15x auf und ab bewegen.
- Seite 7 Montage des Öhlins Cartridge-Kits 3.15 Stellen Sie die Federvorspannung und die Druck- und Zugstufeneinsteller entsprechend den Angaben des Kapitels „Einstellwerte“ ein. 3.16 Verbauen Sie die Gabelholme in der Gabelbrücke, unter Berücksichtigung des im Kapitel „Einstellwerte“ angegebenen Gabelüberstandes. Gabelüberstand Entnehmen Sie das Anzugsdrehmoment für die Schrauben der Gabelbrücke Ihrer fahrzeugspezifischen Betriebsanleitung.
