Hinneiis!
1
Bitte beachten Sie, dass es Unterschiede
zwischen den in diesem Dokument gezeigten
Darstellungen und dem tatsächlichen Produkt
geben kann.
Hinneiis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen
und die Verpackung verunreinigen. Dies
hat keinen Einfluss auf die Funktion Ihres
Öhlins Produktes. Reinigen Sie das Öhlins
Produkt vor dem Einbau gründlich mit einem
Stofflappen.

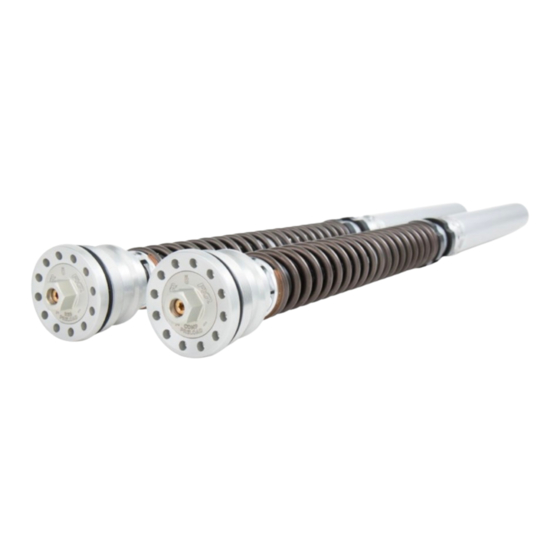

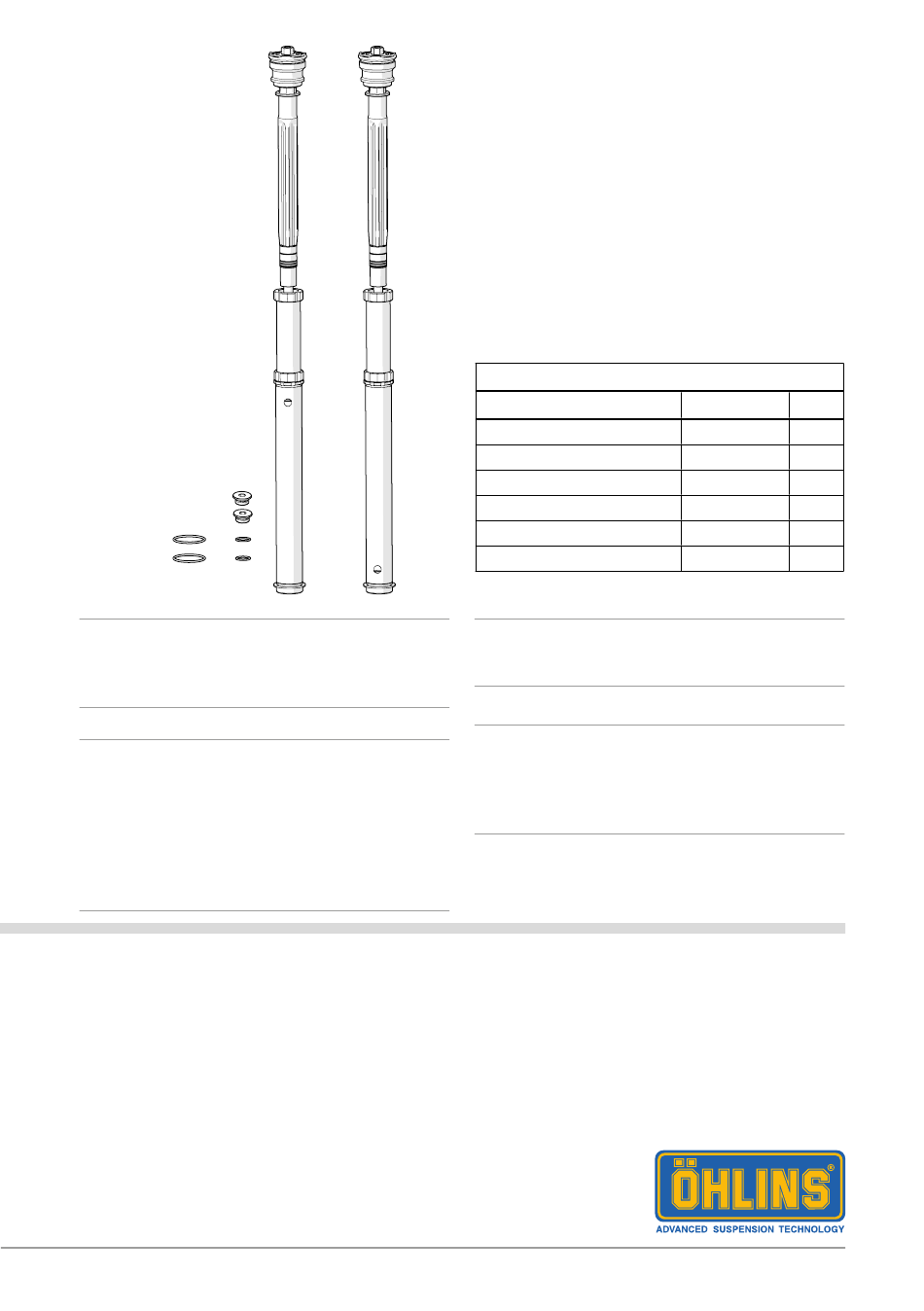

Cartridge-Kit für Honda CBR1000RR-R
FGK 241
Montageanleitung
Lieferumfang
Beichreibung
Cartridge-Kit
O-Ring 40x2.5
O-Ring 17x2
Verschlussschraube
Öhlins Sticker Set
Betriebsanleitung
Hinneiis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FGK 241
1
00576-02
2
00338-40
2
21652-02
2
-
-
07284-01
1
Werbung
Verwandte Anleitungen für Ohlins FGK 241
Inhaltszusammenfassung für Ohlins FGK 241
- Seite 1 Lieferumfang Beichreibung Art. Nr. Stk. Cartridge-Kit FGK 241 O-Ring 40x2.5 00576-02 O-Ring 17x2 00338-40 Verschlussschraube 21652-02 Öhlins Sticker Set Betriebsanleitung 07284-01 Hinneiis! Hinneiis! Bitte beachten Sie, dass es Unterschiede Überprüfen Sie den Packungsinhalt, bevor Sie zwischen den in diesem Dokument gezeigten das Produkt montieren.
- Seite 2 MONTAGEANLEITUNG ⚠ arnungs! Hinneiis! Es ist sehr zu empfehlen, dass ein Öhlins Reinigen Sie das Fahrzeug sorgfältig vor der Händler das Cartridge-Kit einbaut. Montage des Cartridge-Kits.. ⚠ ⚠ arnungs! arnungs! Achten Sie darauf, dass Ihr Motorrad einen Eine gestauchte Feder und die Kraft dahinter, sicheren Stand hat und nicht kippen kann.
- Seite 3 MONTAGEANLEITUNG 1 Auibau der originalen Vorderradgabel Hinneiis! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. Stellen Sie das Motorrad auf einen Montageständer. Das Vorderrad sollte den Boden nur leicht berühren. ⚠ arnungs! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann. Demontieren Sie den vorderen Kotflügel, die Bremssättel, den Tachogeber (falls vorhanden) und das Vorderrad.
- Seite 4 MONTAGEANLEITUNG ⚠ arnungs! 2 Zerlegen der originalen Vorderradgabel Das Innenrohrgewinde sollte vor dem erneuten Hinneiis! Einbau des Innenrohrs repariert werden. Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. Montieren Sie das Klemmwerkzeug Art. Nr. 24670-01 und die Hülse Art. Nr. 24669-02. Lösen Sie die Endkappe vom Außenrohr.
- Seite 5 MONTAGEANLEITUNG 3 Montage dei Öhlini Cartridge-Kiti Hinneiis! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. ✋ Achtungs! Die Vorderradgabel ist unterteilt in ein Druckstufen-Cartridge und ein Zugstufen- Cartridge. Achten Sie darauf die markierten Cartridge Einsätze wie folgt zu verbauen: „Comp“ (Druckstufe) im linken Gabelholm. „Reb“...
- Seite 6 MONTAGEANLEITUNG Montieren Sie das Klemmwerkzeug Art. Nr. Tragen Sie Schmierfett Art. Nr. 00146-01 auf 24670-01 und die Hülse Art. Nr. 24669-02. das Gewinde des Dichtkopfes auf. Führen Sie Tragen Sie Loctite 2700 Art. Nr. 01791-27 auf. die Schaftbaugruppe in den Gabelholm ein. Das Anzugsdrehmoment beträgt 130 Nm.
- Seite 7 MONTAGEANLEITUNG Achten Sie darauf, dass sich die Schaftbaugruppe Stellen Sie die Vorspannung sowie die Druck- und das Außenrohr in der untersten Position und Zugstufendämpfung entsprechend befinden. Messen Sie den Ölstand. Erfahren den Angaben auf der letzten Seite ein. Sie mehr über den empfohlenen Ölstand unter Verwenden Sie einen 3mm Inbusschlüssel „Einstellwerte“...
-
Seite 8: Einstell Erte
EINSTELL ERTE GABELFEDER-GUIDE Empfohlenei Set-Up Achten Sie darauf die richtige Gabelfeder mit Blick auf Ihr Gewicht, Ihren Fahrstil und Ihre Vorlieben Druckstufendämpfung Klicks auszuwählen. Auf dieser Seite finden Sie die Zugstufendämpfung Klicks generellen Empfehlungen zur Federrate in Bezug Ölstand zum Fahrergewicht. Kontaktieren Sie einen Öhlins Minimaler Ölstand Händler, um weitere Informationen zu erhalten.
