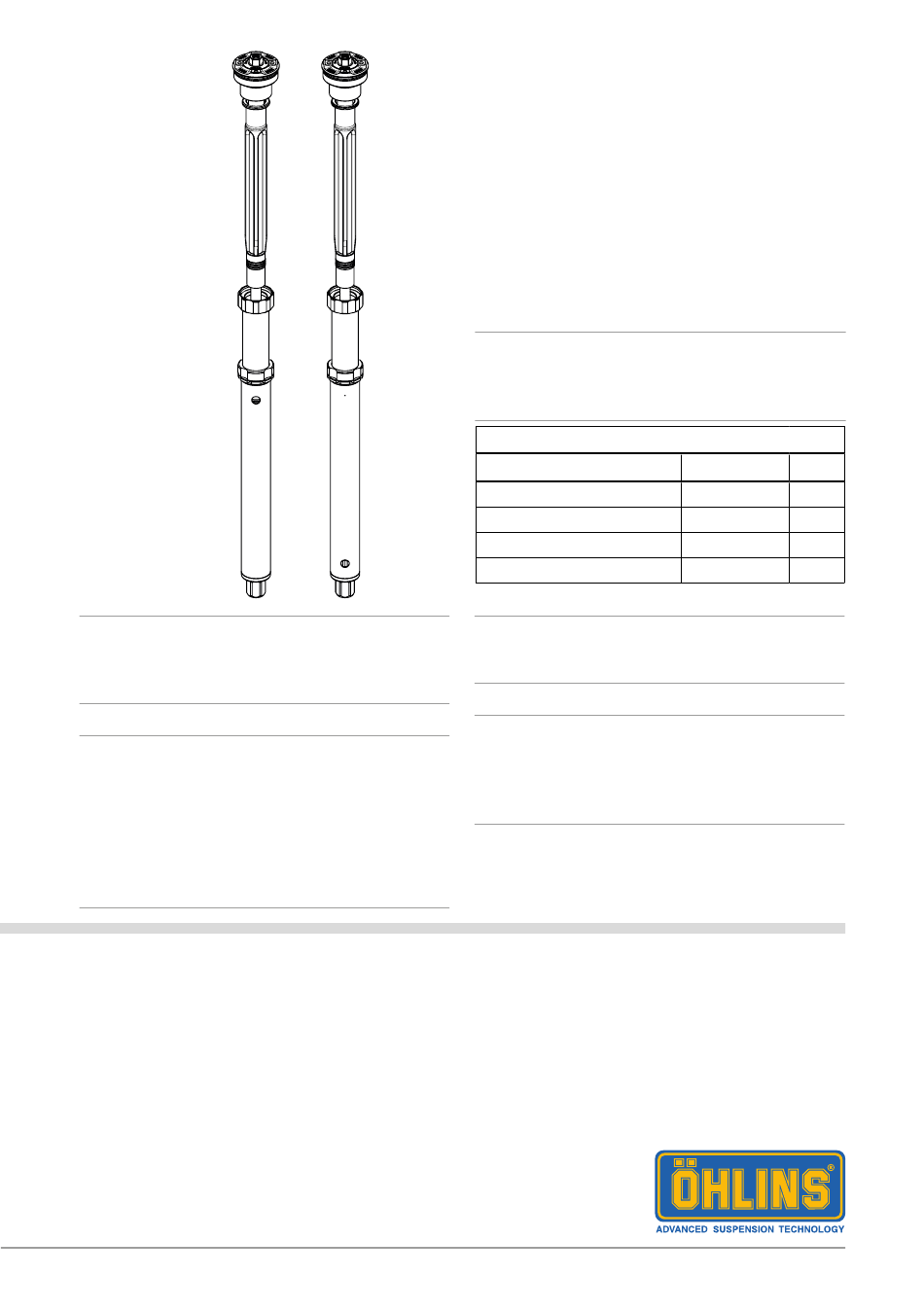

Cartridge-Kit für BMW S1000RR, BMW M1000RR
FGK 240
Montageanleitung
inneiis!
1
Dieses Öhlins Produkt kann nicht zusammen
mit dem DDC System (Dynamic Damping
Control) eingesetzt werden. Dieses Produkt
arbeitet nur mit nicht elektrischen Bauteilen.
Lieferumfang
Beichreibung
Cartridge-Kit
O-Ring
Öhlins Sticker Set
Betriebsanleitung
inneiis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
Warnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FGK 240
1
00438-26
2
-
-
07291-01
1
