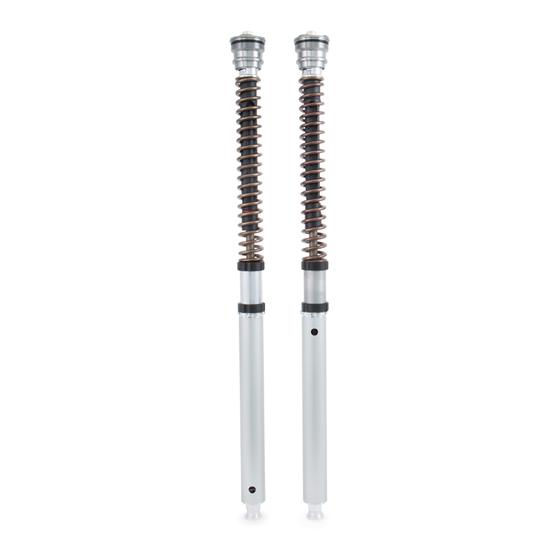

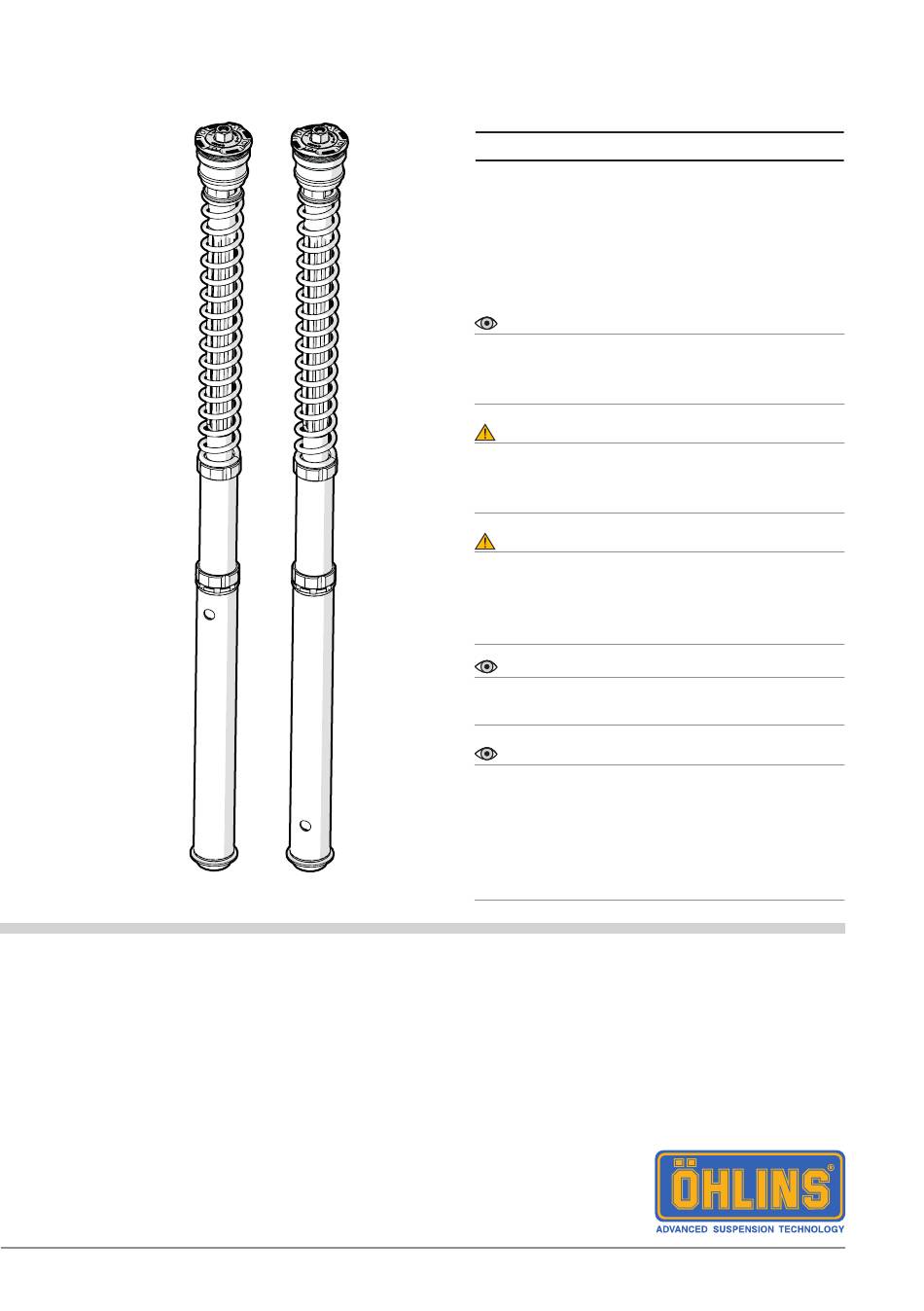

Cartridge-Kit für Kawasaki ZX-6R 636
FGK 227
Montageanleitung
Lieferumfang
Beschreibung
Cartridge Kit
Öhlins Aufkleber
(60x23) weiß
Öhlins Aufkleber
(60x23) blau
Betriebsanleitung
Hinweis!
Überprüfen Sie den Packungsinhalt bevor Sie das
Produkt montieren. Sollten Teile fehlen, so kontaktieren
Sie Ihren Öhlins Händler.
Warnung!
Es ist zu empfehlen, dass ein Öhlins Händler das
Cartridge-Kit einbaut. Der Einbau erfordert den Einsatz
von Spezialwerkzeug.
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes die Öhlins
Betriebsanleitung genau durch. Eine Vorderradgabel
ist ein wichtiges technisches Element des Fahrzeuges,
welches die Stabilität beeinflusst.
Hinweis!
Die Abbildungen in dieser Montageanleitung können sich
von Ihrem Produkt unterscheiden.
Hinweis!
Unter hohen Temperaturen, während der Lagerung
oder des Transportes, können sich Schmiermittel und
Schutzöle lösen und die Verpackung verunreinigen.
Dies hat keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt gründlich
mit einem Stofflappen vor dem Einbau.
Art. Nr.
Stk.
FGK227
1
00191-32
2
00191-33
2
07284-01
1
Werbung
Verwandte Anleitungen für Ohlins FGK 227
Inhaltszusammenfassung für Ohlins FGK 227
- Seite 1 Transportes, können sich Schmiermittel und Schutzöle lösen und die Verpackung verunreinigen. Dies hat keinen Einfluss auf die Funktion Ihres Öhlins Produktes. Reinigen Sie das Öhlins Produkt gründlich mit einem Stofflappen vor dem Einbau. Cartridge-Kit für Kawasaki ZX-6R 636 FGK 227 Montageanleitung...
- Seite 2 SICHERHEITSMASSNAHMEN Sicherheitssysmbole Hinweis! Eine Vorderradgabel ist ein sehr wichtiges Bauteil, In dieser Bedienungsanleitung, in welches die Stabilität des Fahrzeuges beeinflusst. Montageanleitungen und weiteren technischen Dokumenten werden wichtige Informationen Hinweis! welche die Sicherheit betreffen durch folgende Bevor Sie das Cartridge-Kit zum Einsatz bringen, Symbole hervorgehoben: lesen Sie diese Betriebsanleitung sorgfältig durch und versichern Sie sich, dass Sie alles verstanden haben.
- Seite 3 1 - AUSBAU DER ORIGINALGABEL Warnung! Fahr- Es ist zu empfehlen, dass ein Öhlins Händler die zeug- Arbeiten ausführt. hand- buch Warnung! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann. Hinweis! Reinigen Sie das Fahrzeug sorgfältig vor der Montage des Cartridge-Kits.
- Seite 4 2 - ZERLEGEN DER ORIGINALEN VORDERRADGABEL Entfernen Sie die Abschlusskappe am Gabelholm. Schieben Sie das Außenrohr des Gabelholms nach unten. Verwenden Sie die in der Betriebsanleitung empfohlenen Werkzeuge und entfernen Sie die Abschlusskappe vom Schaftende. Lösen Sie den Dichtkopf mit einem geeigneten Werkzeug vom Stahlrohr und lassen Sie das Öl herauslaufen.
- Seite 5 2 - ZERLEGEN DER ORIGINALEN VORDERRADGABEL Entfernen Sie den O-Ring und die Stahlscheibe vom Gabelboden. Hinweis! Die Stahlscheibe wird für das Öhlins Kit nicht benötigt. 3 - MONTAGE DES ÖHLINS CARTRIDGE-KITS Achtung! Vermischen Sie keinesfalls die Teile. Arbeiten Sie stets nur an einem Gabelholm.
- Seite 6 3 - MONTAGE DES ÖHLINS CARTRIDGE-KITS Tragen Sie etwas Fett auf den originalen O-Ring auf und verbauen Sie diesen dann im Gabelboden. Montieren Sie unter Verwendung von Loctite 2701 das Innenrohr mit einem Anzugsdrehmoment von 130 Nm. Montieren Sie unter Verwendung von Loctite 2701 die Sicherungsschraube mit einem Anzugsdrehmoment von 3 Nm.
- Seite 7 3 - MONTAGE DES ÖHLINS CARTRIDGE-KITS 3.13 Pumpen Sie die Luft aus dem System, indem Sie das Außenrohr 10-15x auf und ab bewegen. XXX mm 3.14 Entfernen Sie die Gabelkappe vom Gabelholm. 3.15 Achten Sie darauf, dass sich die Schafteinheit auf dem Boden des Gabelholms befindet und das Außenrohr ganz nach unten geschoben ist.
- Seite 8 EMPFOHLENES SET-UP Zugstufendämpfung Klicks Druckstufendämpfung Klicks Federvorspannung Federrate 9.5 N/mm Luftpolster 170 mm Gabelüberstand Standard Öhlins Gabelöl Art. Nr. 01309-01 DIAGRAMM: LUFTPOLSTER - KRAFT Kraft zu Federweg Force vs Stroke Ölstand Oil level Stroke [mm] Federweg (mm) Die neuesten Informationen Öhlins Produkte unterliegen einer bekommen Sie bei Ihrem Öhlins kontinuierlichen Verbesserung und...
