Die Essailec-Kontaktbelegung ist variabel und kann kundenspezifisch,
wie im vorherigen Beispiel gezeigt, festgelegt werden.
Die Pin-Belegung des Sub-D Steckers ist fest vorgegeben und nicht
veränderbar:
Kontakt
Bedeutung
5
GND
3
RS485 B+
8
RS485 A−

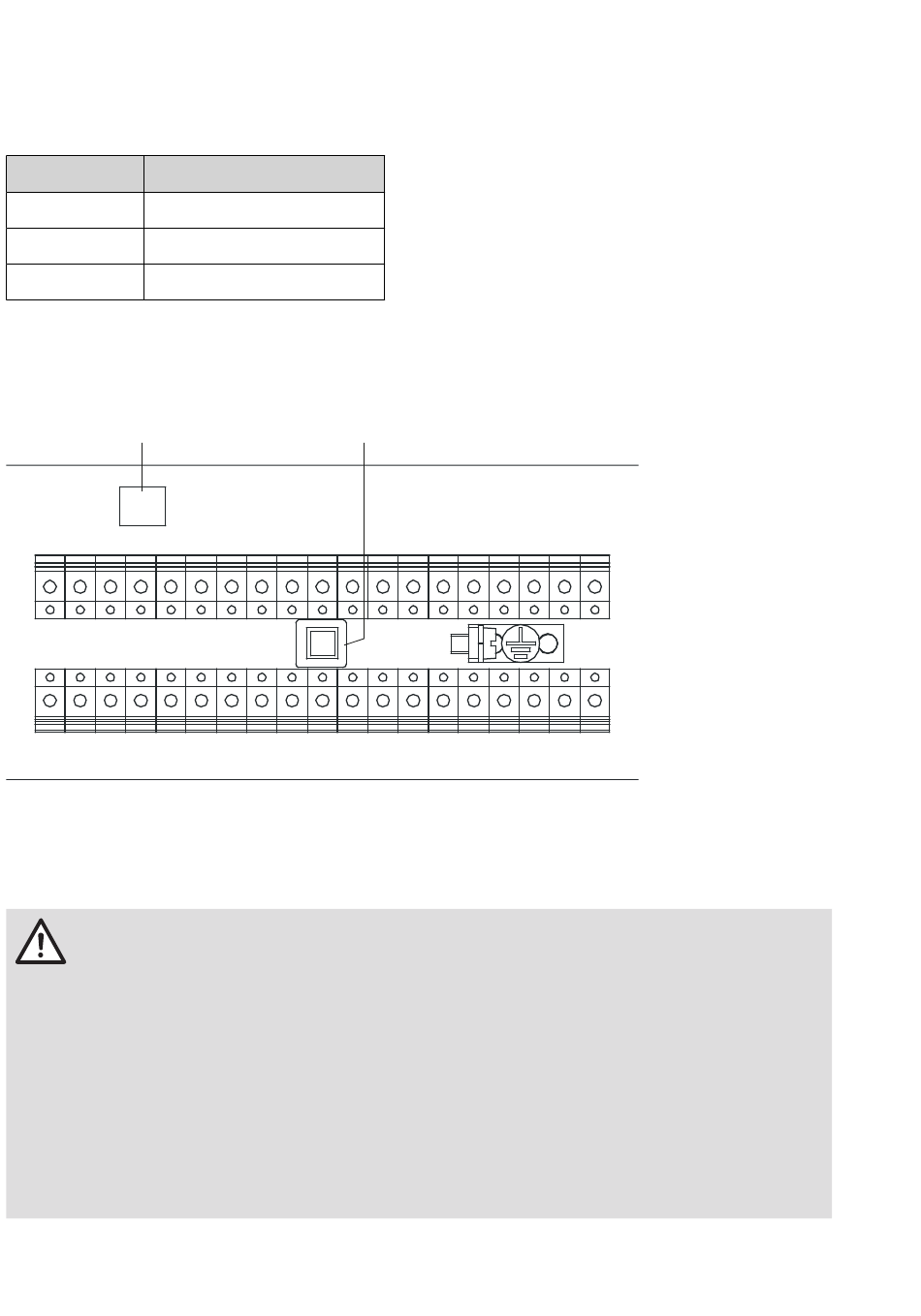

c) Zähler mit Phoenix-Schraubklemmen
1
90 94 93 92 91 40 44 43 42 41 11 8
21 20 28 27
1 - Kommunikationsschnittstelle
2 - Lichtleiterschnittstelle
GEFAHR
Lebensgefahr durch Hochspannung bei unterbrochenen Strom-
wandlern!
Bei Messwandlerzählern ist die entstehende Hochspannung am unter-
brochenen Stromwandler lebensgefährlich, zerstört den Stromwandler
und kann zu Lichtbögen am Klemmenblock führen.
Schließen Sie vor dem Trennen der Strompfade die Sekundärkreise
der Stromwandler an den dortigen Prüfklemmen kurz.
2
29
37 35
17
5
2
7
4
1
PE
9
6
3
