a) Zähler mit Essailec-Stecksystem
1
1 - Kommunikationsschnittstelle
2 - Lichtleiterschnittstelle
GEFAHR
Das Berühren unter Spannung stehender Teile ist lebensgefährlich!
Bei der Installation des Essailec-Stecksystems muss sichergestellt
sein, dass der PE-Anschluss (Schutzleiter) beim Einstecken des
Zählers zuerst verbunden wird und beim Herausziehen erst nach dem
Trennen der Spannungsanschlüsse getrennt wird.
Beim Essailec Stecksystem werden die Strompfade automatisch
kurzgeschlossen, wenn der Zähler aus dem Einschubrahmen
herausgezogen wird. Daher ist ein vorheriges Kurzschließen der
Stromwandler nicht erforderlich.
Die Kontaktbelegung ist variabel und kann kundenspezifisch festgelegt
werden.

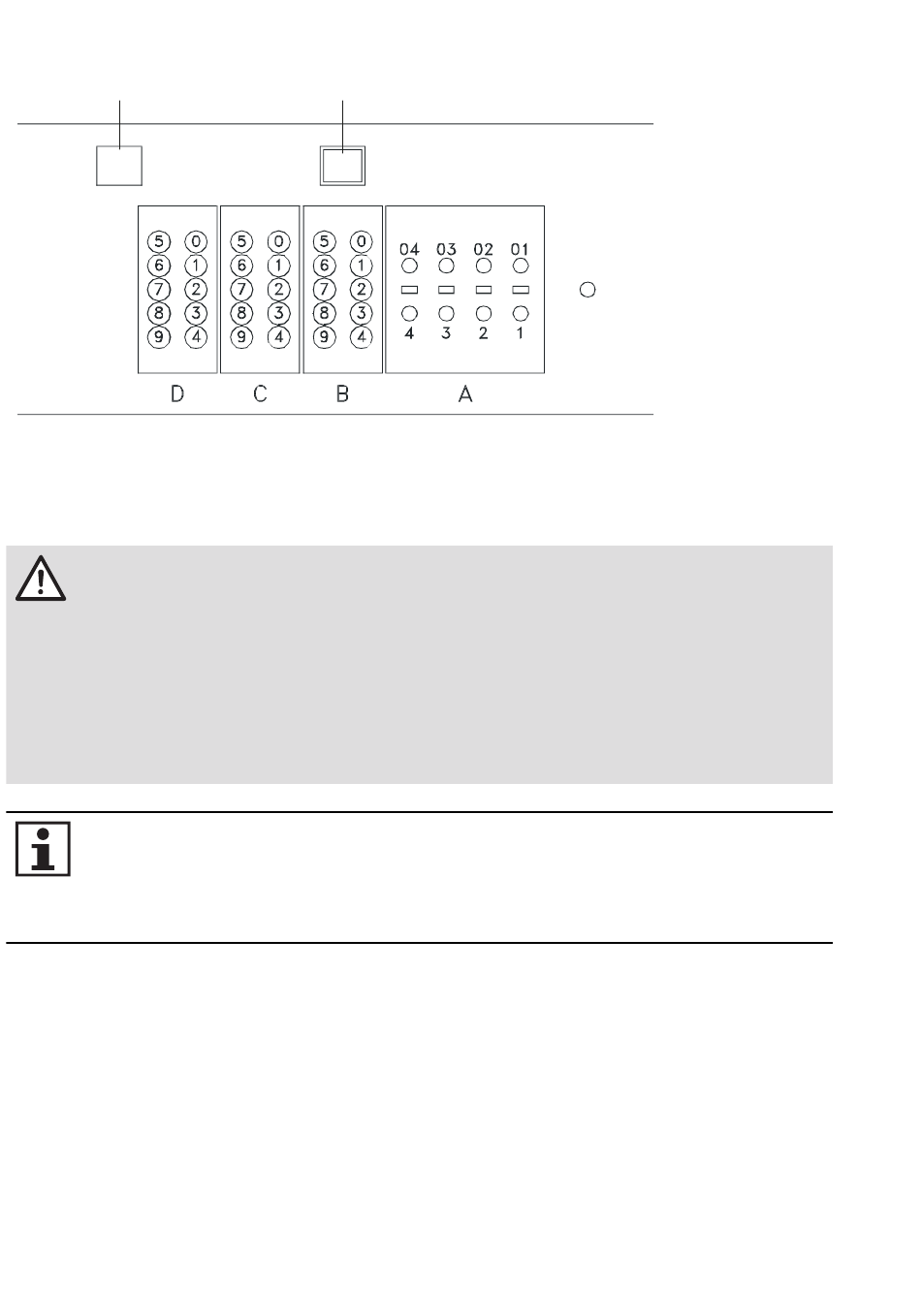

Nachstehend ein Beispiel:
2
15
PE
