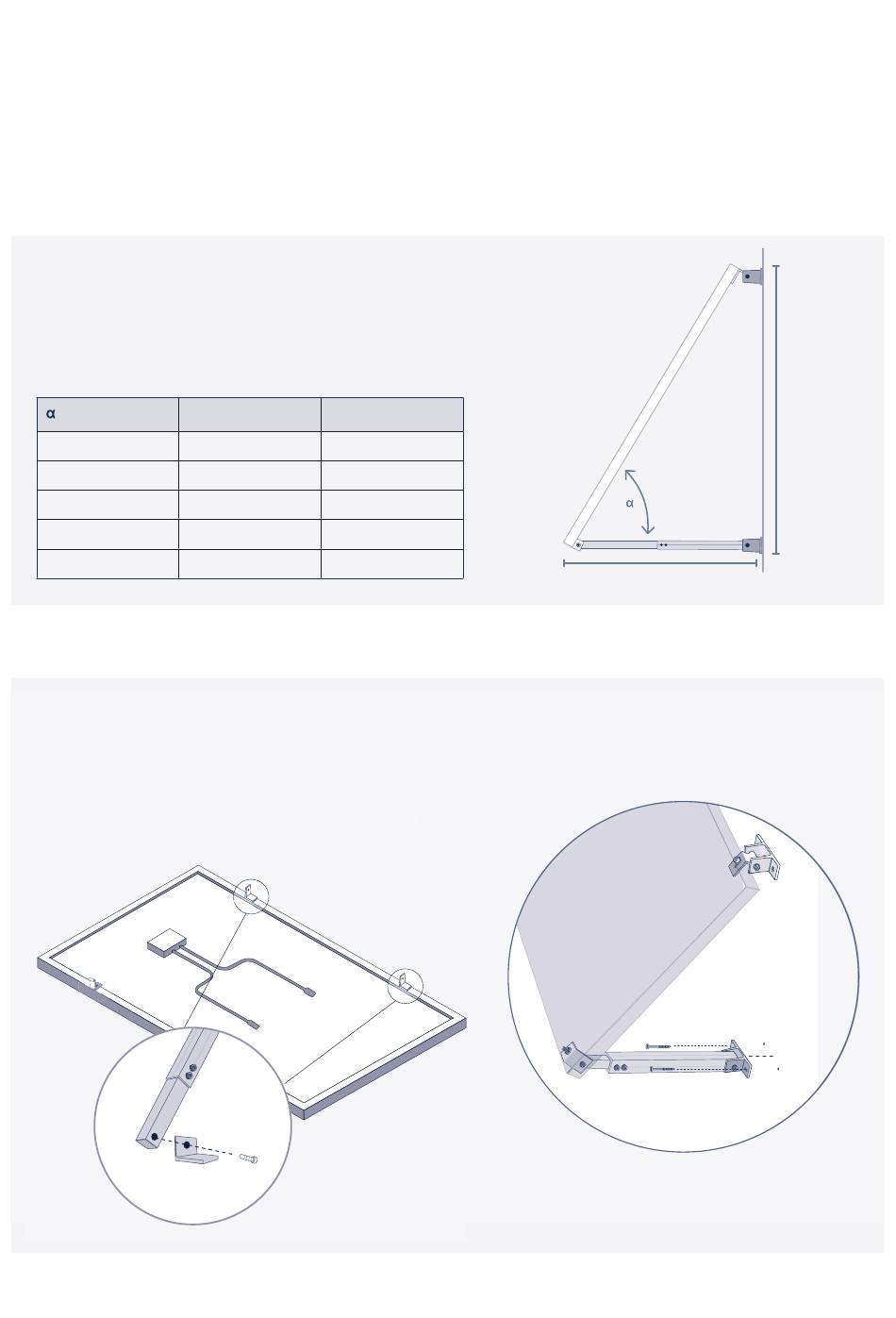

Einstellen des Aufstellwinkel
Bevor Du die lange Halterung am Modul und
der Fassade befestigst, stelle den Aufstellwinkel
ein. Schau Dir dazu die Tabelle an und fixiere die
ausschiebbare Halterung in der gewünschten
Länge. Den bestmöglichen Ertrag erhältst Du
in der Regel bei einem Aufstellwinkel von 30°.
(°)
1
30
35
40
45
50
04
Montage der langen Halterung
Verschraube jetzt die unteren Aufnahmewinkel an dem
bereits angehängtem Solarmodul. Es macht sich ein-
facher, wenn Dir auch hierbei eine zweite Person hilft.
Danach stellst Du die Halterung waagerecht
zur Fassade auf und zeichnest durch die Lö-
cher der Fußteile die Böhrlöcher an.
A (cm)
X
Y
B (cm)
97
56
90
65
87
73
80
80
72
86
B
B
Abschließend fixierst Du die Halterung mit der
Wand. Hinweise zum Befestigungsmaterial findest
Du wieder in der Infobox unter Schritt 02.
B
B
Hängt das Modul mit dem gewünschten Aufstellwikel
an der Wand, ziehe alle Verschraubungen fest an.
