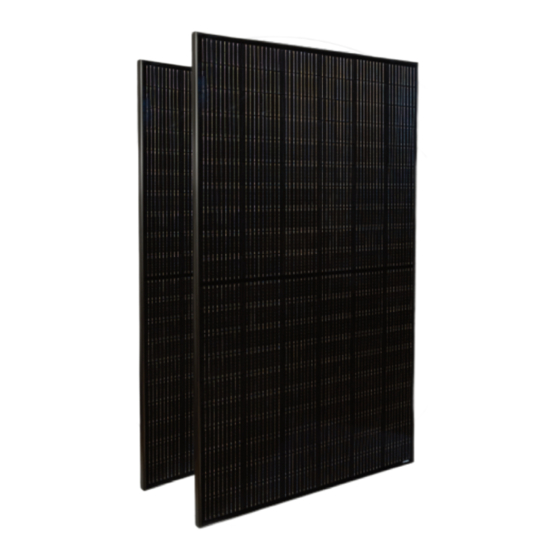

priwatt priRhomb Montageanleitung
Vorschau ausblenden
Andere Handbücher für priRhomb:
- Montageanleitungen (103 Seiten) ,
- Montageanleitung (98 Seiten) ,
- Montageanleitungen (78 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für priwatt priRhomb
Inhaltszusammenfassung für priwatt priRhomb
- Seite 1 U S E R M A N U A L priRhomb Montageanleitung...
- Seite 2 Vielen Dank, dass du dich für eines unserer Solltest du einmal Fragen haben, so wende dich Produkte entschieden hast. Genauso wie Dir liegt gerne per Mail an support@priwatt.de an uns. auch uns eine nachhaltige Zukunft sehr am Herzen. Verbesserungen, Lob & Kritik sind für uns als Mit der Installation deines Moduls kommen wir alle junges Start-up besonders wichtig.
-
Seite 3: Sicherheitshinweise
Die Komponenten wurden unter Berücksichtigung hoher Qualitäts- und kann. Sicherheitsanforderungen produziert. Von der Gewährleistung und Haftung der Priwatt GmbH ausgeschlossen sind jedoch Personen- und Die Kabel dürfen nicht unter hoher Zugspannung stehen oder Sachschäden, die zum Beispiel auf eine oder mehrere der folgenden dauerhaft Flüssigkeiten... -
Seite 4: Vor Der Montage
Gesamtüberblick Dein Fahrplan bis zur Inbetriebnahme Vor der Montage: Die Mini-Solaranlage muss durch dich oder uns beim Netzbetreiber angemeldet werden. Ein Zweirichtungszähler oder ein Zähler mit Rücklaufsperre muss installiert sein (Der Netzbetreiber prüft dieses im Zuge der Anmeldung). Optional: Überprüfe deine Elektroinstallation und lasse eine Einspeisesteckdose installieren. Zusätzliches Montagematerial und Werkzeug sollte vorhanden sein. -
Seite 5: Grundlagenset - Ein Solarmodul
Lieferumfang Grundlagenset - Ein Solarmodul Solarmodul Wechselrichter Wechselrichter- 3x Kabelbinder endkappe 2x Kurzschienenset (2 Schienen, 8 Schrauben, Wechselrichterklemme Kabelbinder) optional: Anschlusskabel mit 4x Modulendklemmen Schuko- oder Wielandstecker Benötigtes Werkzeug und Material: Akkuschrauber Innensechskant S5 Stecknussaufsatz S8 Gliedermaßstab Seite 5/16 Technische Änderungen, w w w . -
Seite 6: Erweiterungsset - Zweites Solarmodul
Lieferumfang Erweiterungsset - Zweites Solarmodul Kurzschienenset Solarmodul (2 Schienen, 8 Schrauben, Kabelbinder) Wechselrichterklemme 3x Kabelbinder 2x DC-Verlängerungs- 2x Mittelklemmen kabel Seite 6/16 Technische Änderungen, w w w . p r i w a t t . d e Druckfehler und Irrtümer vorbehalten. - Seite 7 Montage Montage der priwatt® Mini-Solaranlage Allgemeine Hinweise Bevor du mit der Montage beginnst, prüfe die Solarmodule, den Wechselrichter und alle befindlichen Kabel auf optische Schäden. Die Mini-Solaranlage wurde mit größter Sorgfalt von uns vormontiert und verpackt. Gerne möchten wir eventuelle Transportschäden vor der Montage ausschließen...
-
Seite 8: Montage Auf Trapezblech
Montage Montage auf Trapezblech Beginne damit, die Trapezblechschienen entsprechend zu platzieren. Das eingezeichnete “x” stellt jeweils die Auflagepunkte der Kurzschiene dar. Die Schienen sollen in vertikaler Richtung einen Abstand B = 99 cm haben. Die Kurzschienen müssen jeweils auf zwei Hochsicken (Hochpunkte des Trapezbleches) aufliegen. -
Seite 9: Befestigung Des Wechselrichters Am Solarmodul
Montage Befestigung des Wechselrichters am Solarmodul Die Befestigung erfolgt mit der beigelegten Wechselrichterhalterung. Die Anzahl der beigelegten Wechselrichterhalterungen entspricht der Anzahl der Solarmodule in deinem Gesamtpaket. Die Halterung kann an einer beliebigen Stelle am Modul montiert werden. Bei einem Set mit zwei Solarmodulen empfehlen wir, die Wechselrichterhalterungen an den kurzen Seiten eines Moduls und möglichst nahe zum zweiten Modul anzubringen um damit kurze Kabelwege zu garantieren. -
Seite 10: Elektrischer Anschluss Der Anlage
Montage Elektrischer Anschluss der Anlage Bevor du die Module endgültig fest verschraubst empfehlen wir dir, zur Beschreibung des elektrischen Anschlusses von Modul und Wechselrichter zu springen. In der Regel ist die Montage des Anschlusses im Vorraus einfacher als nach der Befestigung der Solarmodule. Seite 10/16 Technische Änderungen, w w w . -
Seite 11: Befestigung Der Solarmodule
Montage Befestigung der Solarmodule 1 Solarmodul: Lege das Modul auf die Kurzschienen und verwende nun die vier Endklemmen, um es zu befestigen. Drücke dabei die Endklemme in die Schiene, sodass es einmal hörbar klickt. Im Anschluss können die Endklemmen mit einem Schraubenzieher angezogen werden. 2 Solarmodule: Lege das erste Modul auf die Montageschienen und befestige es an der Außenseite, an der kein weiteres Modul anliegen wird, mit den Endklemmen. - Seite 12 Montage Lege nun das zweite Solarmodul neben das erste und verbinde beide mit den Mittelklemmen. Befestigeim Anschluss das zweite Solarmodul ebenfalls mit den Endklemmen. Seite 12/16 Technische Änderungen, w w w . p r i w a t t . d e Druckfehler und Irrtümer vorbehalten.
-
Seite 13: Verschalten Der Module
Montage Verschalten der Module Verkabelung bei einem Modul: Verbinde die beiden Kabelanschlüsse des Solarmoduls mit den Anschlüssen des Wechselrichters (1). Stecke die Endkappe auf die Buchse mit dem kürzeren Kabel (2). Stecke das Anschlusskabel, welches später zum Anschluss an die Steckdose dient an die längere Kabelseite (3). -
Seite 14: Montage
Montage Verkabelung bei zwei Modulen: Verbinde die Solarmodule mit dem Wechselrichter. Schließe das Solarmodul an dem der Wechselrichter montiert ist direkt an den Wechselrichter an. Für das zweite Solarmodul verlängere die beiden Kabel des Solarmoduls mit den beigelegten Verlängerungskabel und verbinde diese im Anschluss mit den Anschlüssen auf der gegenüberliegenden Seite des Wechselrichters (1). -
Seite 15: Fehlerbehebung
(Bsp. Lampe) Außensteckdose und überprüfe damit die Funktionalität. Sollte keiner der zuvor erläuterten Punkte zu der Betriebsbereitschaft der Mini-Solaranlage führen, dann kontaktiere uns unter support@priwatt.de oder unter Tel.: +49 341 221 796 Seite 15/16 Technische Änderungen, w w w . p r i w a t t . d e... - Seite 16 Unternehmensanschrift Kontakt Priwatt GmbH Tel.: +49 341 221 796 80 Pfaffendorfer Straße 26 E-Mail: info@priwatt.de 04105 Leipzig Web: www.priwatt.de V1.0...
