05

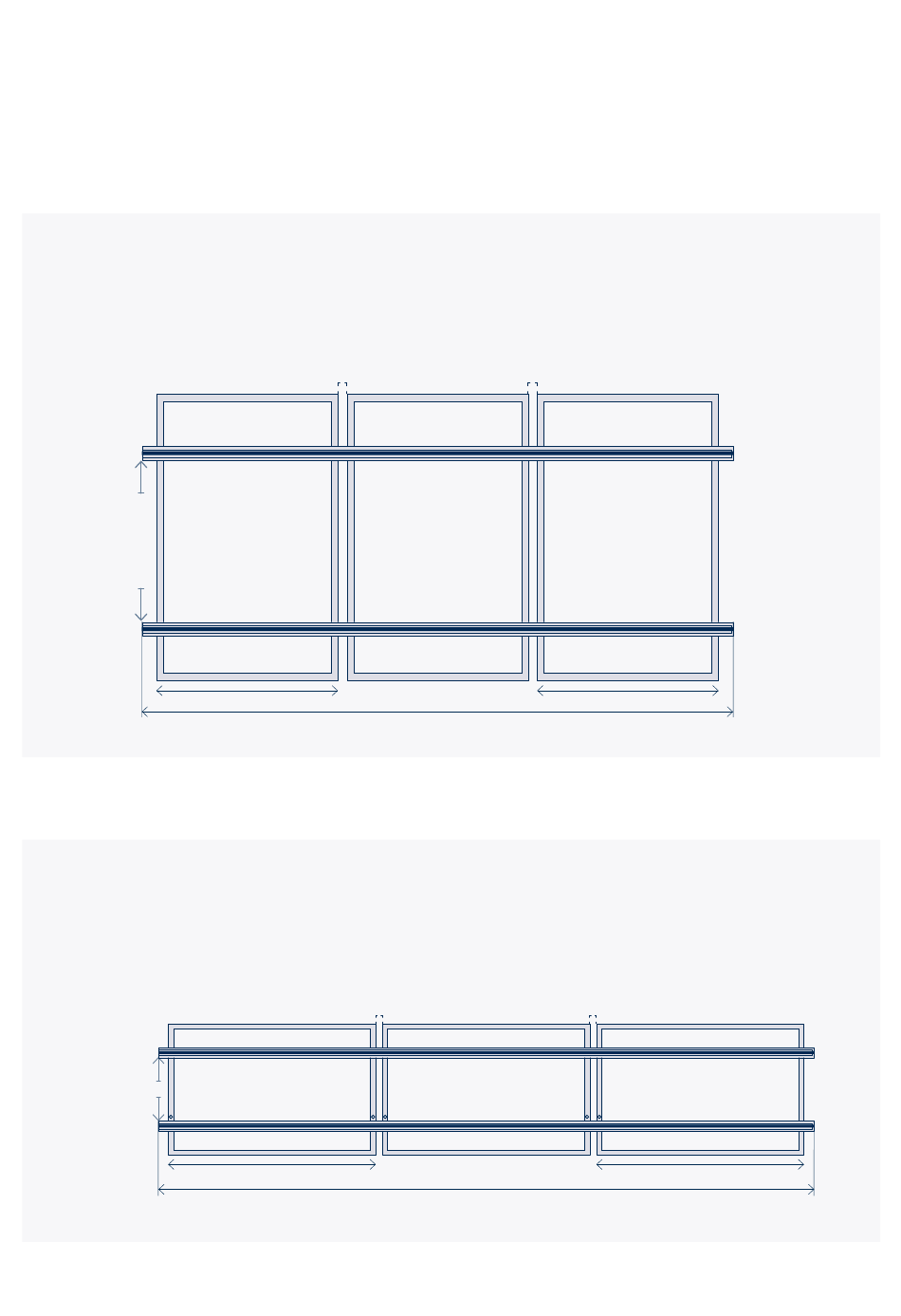

Abstände vertikale Montage der Solarmodule
Schienenlängen: 2400 mm (plus zwei 1200 mm
Schienen bei ungerader Modulanzahl)
Zwei Module passen auf eine 2400 mm Schiene bei
vertikaler Ausrichtung.
mind.
880 mm
(B)
max.
1050 mm
05
Abstände horizontale Installation
Schienenlänge: 1900 mm
Vertikaler Abstand zwischen zwei Schienenreihen
(B) : mind. 550 mm von max. 960 mm
mind.
550 mm
(B)
max.
960 mm
Mittelklemme
Solarmodul
links Außen
(A)
Mittelklemme
Solarmodul
links Außen
(A)
Berücksichtige ein Dehnungsfuge von mindestens
30 mm, wenn (C) länger als 15000 mm ist.
Mittelklemme
Solarmodule
dazwischen
(C)
Berücksichtige ein Dehnungsfuge von mindestens
30 mm, wenn (C) länger als 15000 mm ist.
Mittelklemme
Solarmodule
dazwischen
(C)
5.3
FASERZEMENT ODER
WELLBELCHPROFILE
Solarmodul
rechts Außen
(A)
Solarmodul
rechts Außen
(A)
35
