Befestigung der Solarmodule
1.
Lege das erste Modul einer Reihe auf die Monta-
geschienen
2.
Befestige das erste Modul mit zwei Endklemmen
(eine pro Schiene) an der Außenseite, an der kein
weiteres Modul anliegen wird
3.
Lege ein weiteres Modul daneben
4.
Verkabel die beiden Module, wie beschrieben in
Kapitel 04 Vorbereitung der Verkabelung
Erstes und letztes Modul in einer Reihe
Klick!

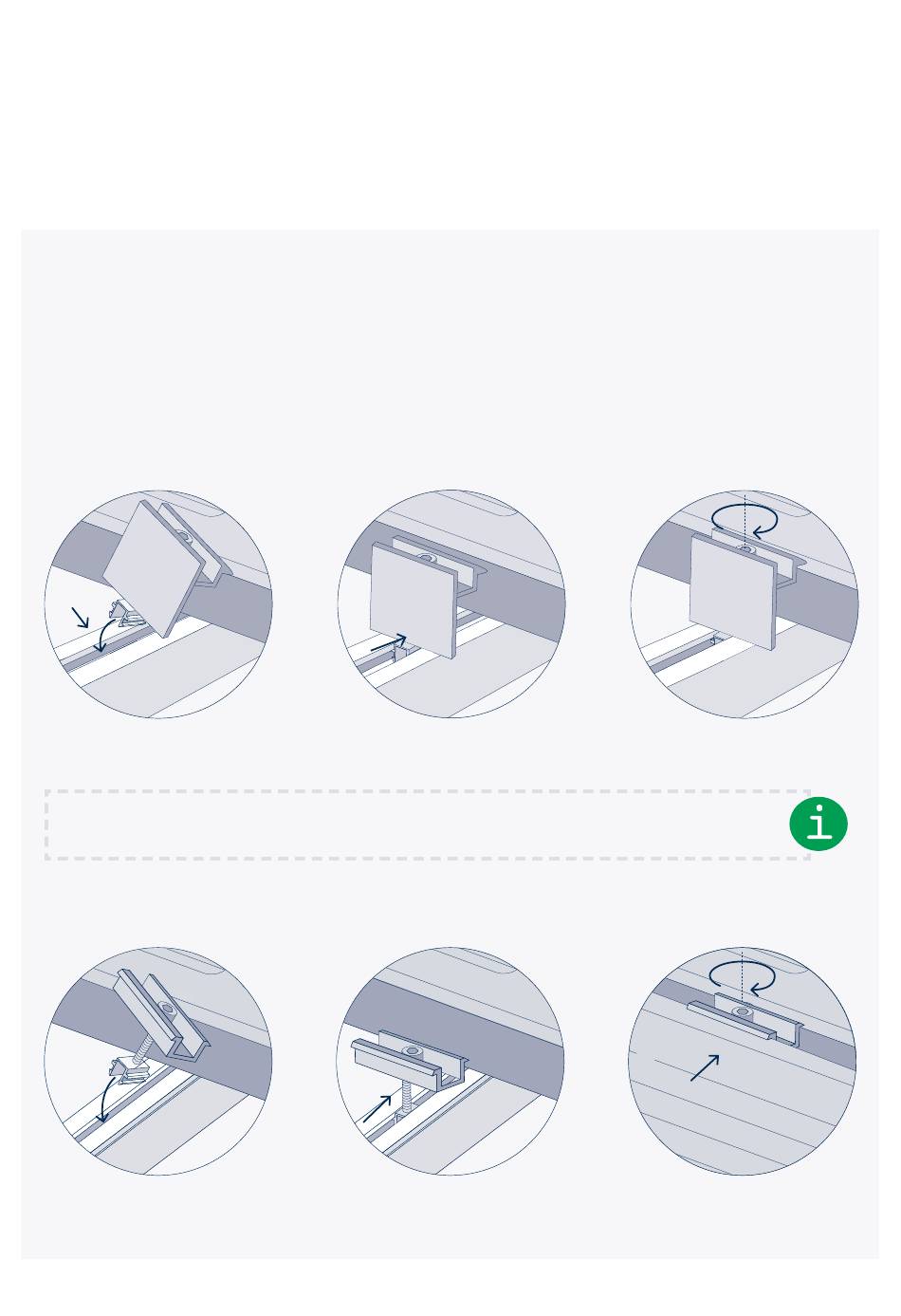

1. Endklemme einschwenken
End- und Mittelklemmen
Drücke die Klemmen schräg in die Schiene und schwenke sie anschließend ein, bis es klickt.
Weitere Module innerhalb einer Reihe
1. Mittelklemme einschwenken
5.
Befestige die beiden Module mit zwei Mittelklem-
men (eine pro Schiene)
6.
Wiederhole Schritt 2 bis 5 bis zum letzten Modul in
der Reihe
7.
Befestige das letzte Modul mit zwei Endklemmen
(eine pro Schiene) an der Außenseite, an der kein
weiteres Modul anliegen wird
2. Endklemme ausrichten
2. Endklemme ausrichten
5.2
PFANNENDACH
3. Festschrauben
3. Modul ausrichten
und Festschrauben
