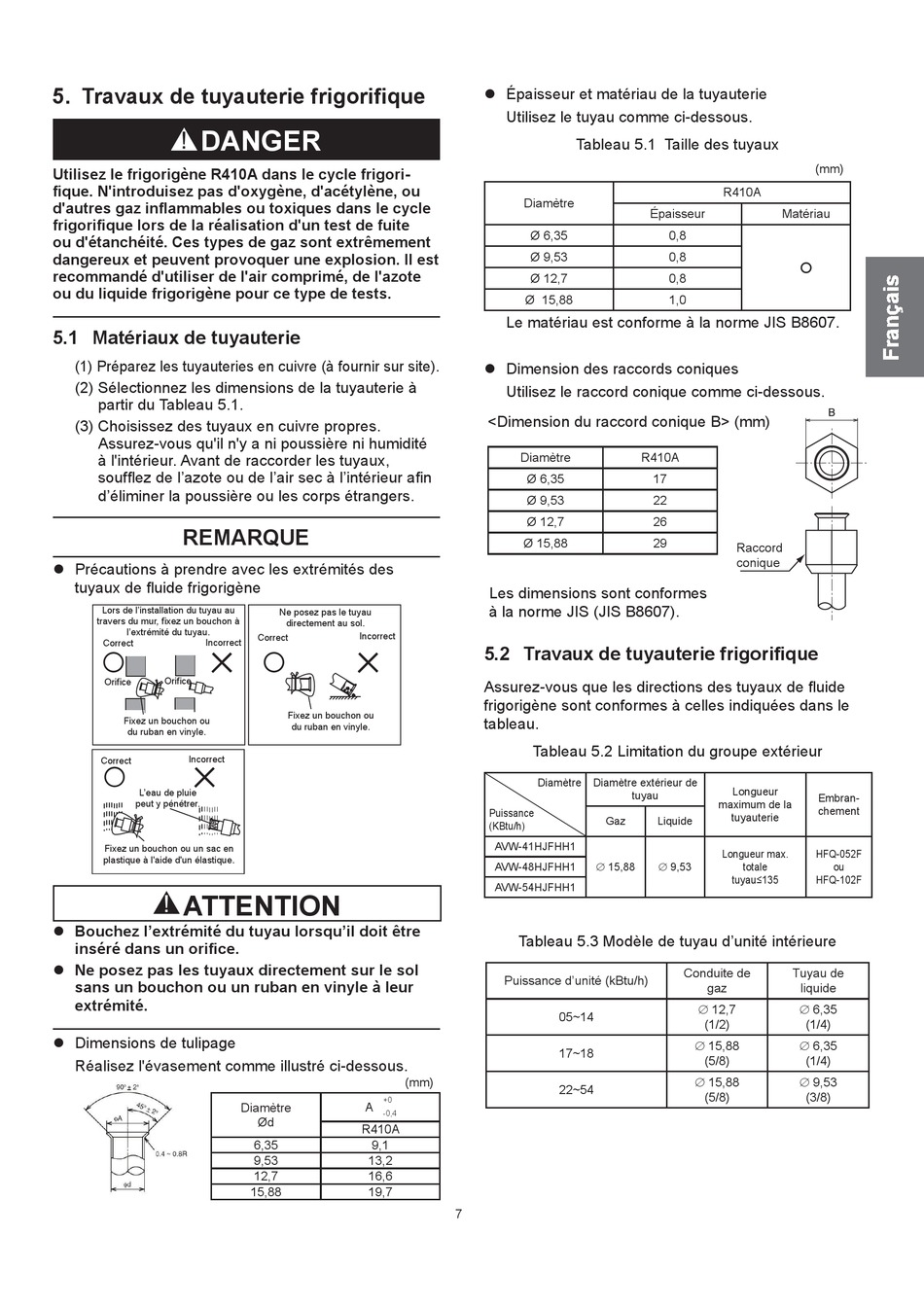

5. Travaux de tuyauterie frigorifique
DANGER
!
Utilisez le frigorigène R410A dans le cycle frigori-
fique. N'introduisez pas d'oxygène, d'acétylène, ou
d'autres gaz inflammables ou toxiques dans le cycle
frigorifique lors de la réalisation d'un test de fuite
ou d'étanchéité. Ces types de gaz sont extrêmement
dangereux et peuvent provoquer une explosion. Il est
recommandé d'utiliser de l'air comprimé, de l'azote
ou du liquide frigorigène pour ce type de tests.
5.1 Matériaux de tuyauterie
(1) Préparez les tuyauteries en cuivre (à fournir sur site).
(2) Sélectionnez les dimensions de la tuyauterie à
partir du Tableau 5.1.
(3) Choisissez des tuyaux en cuivre propres.
Assurez-vous qu'il n'y a ni poussière ni humidité
à l'intérieur. Avant de raccorder les tuyaux,
soufflez de l'azote ou de l'air sec à l'intérieur afin
d'éliminer la poussière ou les corps étrangers.
REMARQUE
z Précautions à prendre avec les extrémités des
tuyaux de fluide frigorigène
Lors de l'installation du tuyau au
travers du mur, fixez un bouchon à
l'extrémité du tuyau.
Correct
Incorrect
Orifice
Orifice
Fixez un bouchon ou
du ruban en vinyle.
Incorrect
Correct
L'eau de pluie
peut y pénétrer.
Fixez un bouchon ou un sac en
plastique à l'aide d'un élastique.
ATTENTION
!
z Bouchez l'extrémité du tuyau lorsqu'il doit être
inséré dans un orifice.
z Ne posez pas les tuyaux directement sur le sol
sans un bouchon ou un ruban en vinyle à leur
extrémité.
z Dimensions de tulipage
Réalisez l'évasement comme illustré ci-dessous.
Ne posez pas le tuyau
directement au sol.
Incorrect
Correct
Fixez un bouchon ou
du ruban en vinyle.
(mm)
+0
A
Diamètre
-0,4
Ød
R410A
6,35
9,1
9,53
13,2
12,7
16,6
15,88
19,7
z Épaisseur et matériau de la tuyauterie
Utilisez le tuyau comme ci-dessous.
Tableau 5.1 Taille des tuyaux
Diamètre
Ø 6,35
Ø 9,53
Ø 12,7
Ø 15,88
Le matériau est conforme à la norme JIS B8607.
z Dimension des raccords coniques
Utilisez le raccord conique comme ci-dessous.
<Dimension du raccord conique B> (mm)
Diamètre
Ø 6,35
Ø 9,53
Ø 12,7
Ø 15,88
Les dimensions sont conformes
à la norme JIS (JIS B8607).
5.2 Travaux de tuyauterie frigorifique
Assurez-vous que les directions des tuyaux de fluide
frigorigène sont conformes à celles indiquées dans le
tableau.
Tableau 5.2 Limitation du groupe extérieur
Diamètre
Diamètre extérieur de
Puissance
Gaz
(KBtu/h)
AVW-41HJFHH1
AVW-48HJFHH1
∅ 15,88
AVW-54HJFHH1
Tableau 5.3 Modèle de tuyau d'unité intérieure
Puissance d'unité (kBtu/h)
05~14
17~18
22~54
7
R410A
Épaisseur
Matériau
0,8
0,8
0,8
1,0
R410A
17
22
26
29
Raccord
conique
Longueur
tuyau
maximum de la
tuyauterie
Liquide
Longueur max.
∅ 9,53
totale
tuyau≤135
Conduite de
Tuyau de
gaz
liquide
∅ 12,7
∅ 6,35
(1/2)
(1/4)
∅ 15,88
∅ 6,35
(5/8)
(1/4)
∅ 15,88
∅ 9,53
(5/8)
(3/8)
(mm)
Embran-
chement
HFQ-052F
ou
HFQ-102F
