4| Montage Verdichter

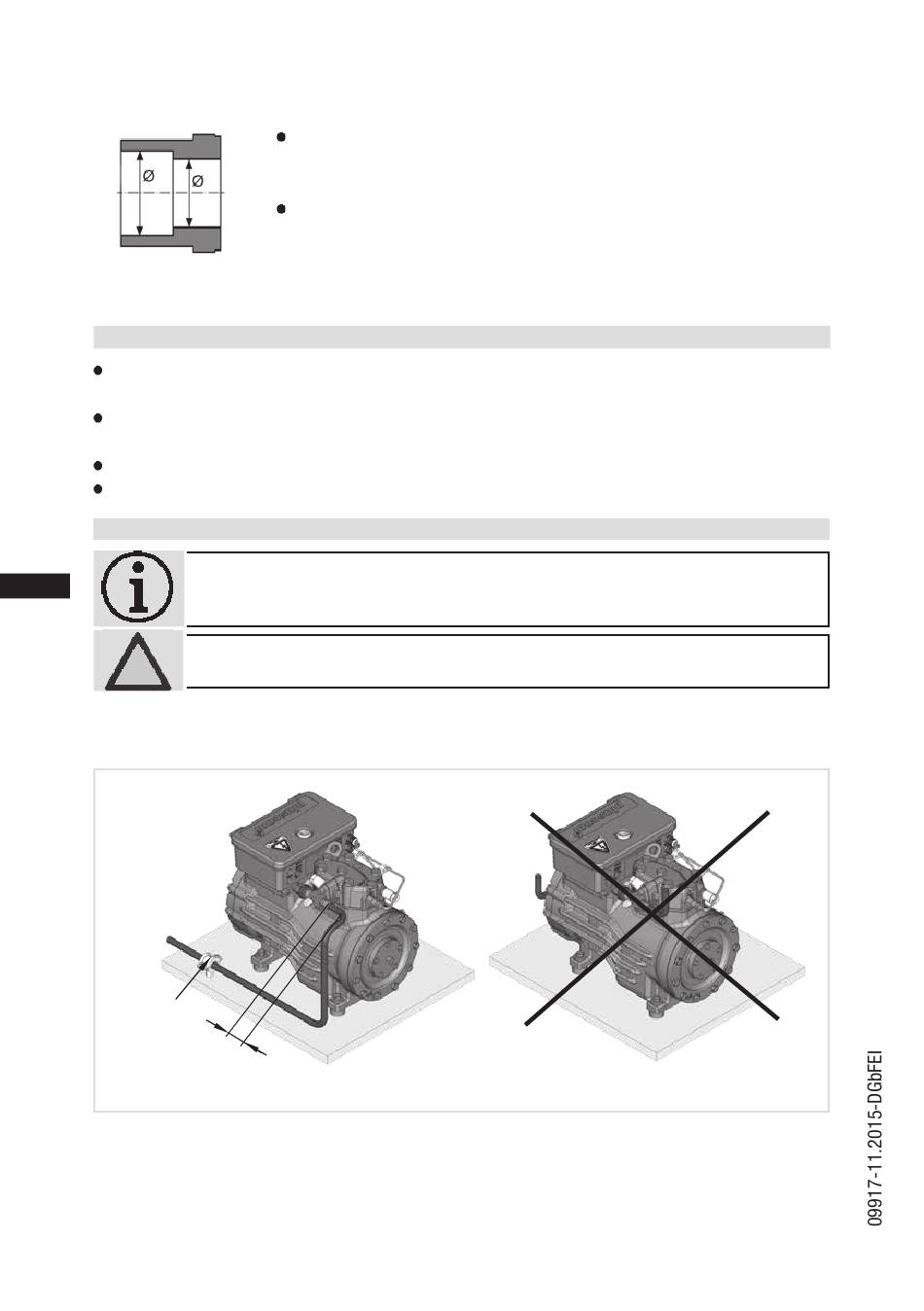

Abb. 11: abgestufter
Innendurchmesser
4.4 Rohrleitungen
Rohrleitungen und Anlagenkomponenten müssen innen sauber und trocken sowie frei von Zunder,
Metallspänen, Rost- und Phosphatschichten sein. Nur luftdicht verschlossene Rohre verwenden.
Rohrleitungen fachgerecht verlegen. Um Riss- und Bruchgefahr der Rohrleitungen durch starke
Schwingungen zu vermeiden, sind geeignete Schwingungskompensatoren vorzusehen.
Sorgen Sie für eine ordnungsgemäße Ölrückführung.
Halten Sie die Druckverluste so gering wie möglich.
4.5 Verlegen von Saug- und Druckleitung
INFO!
D
GB
ACHTUNG!
F
E
Als Faustregel gilt:
Den ersten Rohrabschnitt vom Absperrventil ausgehend immer nach unten und
parallel zur Antriebswelle verlegen.
stabiler
Festpunkt
möglichst
kurz
10
Die Rohranschlüsse haben abgestufte Innendurchmesser, so dass
Rohre in den gängigen Millimeter- und Zollabmessungen verwendet
werden können.
Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich-
terleistung ausgelegt. Der tatsächlich erforderliche Rohrquerschnitt
ist der Leistung anzupassen. Dasselbe gilt für Rückschlagventile.
Eine fachgerechte Rohrführung der Saug- und Druckleitung un-
mittelbar nach dem Verdichter ist von größter Wichtigkeit für die
Laufruhe und das Schwingungsverhalten des Systems.
Unsachgemäße Verrohrungen können Risse und Brüche verur-
sachen, was Kältemittelverlust zur Folge hat.
Abb. 12
