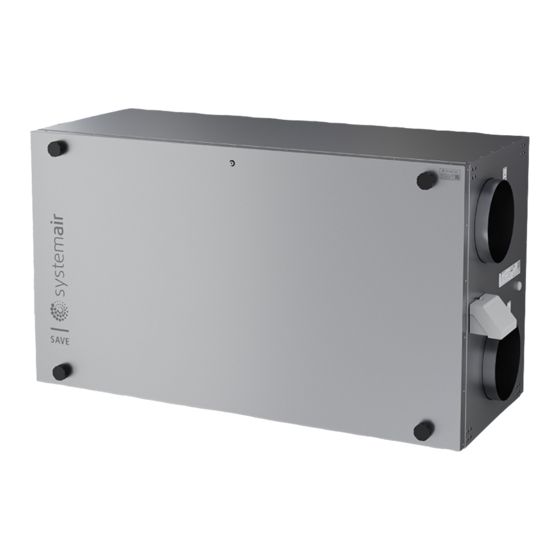

SystemAir SAVE VSR 400 Installationsanleitung

SystemAir SAVE VSR 400 Installationsanleitung

Vorschau ausblenden Andere Handbücher für SAVE VSR 400:

Werbung

SAVE VSR 400
DE
Installationsanleitung
Aus dem Englischen übersetztes Dokument | 4560082 · v01

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SystemAir SAVE VSR 400

  • Seite 1 SAVE VSR 400 Installationsanleitung Aus dem Englischen übersetztes Dokument | 4560082 · v01...
  • Seite 2 Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. Systemair haftet nicht oder ist durch Gewährleistung verpflichtet, wenn diese Anweisungen bei der Installation oder dem Service nicht eingehalten werden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Übersicht............1 Allgemeine Beschreibung......1 Gewährleistung ........1 Typenschild...........1 Wichtige Sicherheitshinweise......1 Verwendungszweck .......1 Warnungen...........2 Technische Daten ..........2 Abmessungen und Gewicht ......3 Kanalanschlüsse........3 Einbauempfehlung betreffend Kondensation ........3 3.3.1 Kondensation im Inneren des Lüftungsgerätes......3 3.3.2 Kondensation außen am Lüftungsgerät......4 Lieferung, Transport, Lagerung......4 Transport und Lagerung......4 Lieferung/Entladung .......4 Installationsvoraussetzungen ......5 Standort und Platzbedarf......5...
  • Seite 5: Übersicht

    Für die Beschreibung der erweiterten Einstellungen und die Installation von Zubehör siehe Service und Zubehör Installationshandbuch. Alle Dokumente finden Sie in unserem Online-Katalog unter www.systemair.com. Gewährleistung Zur Geltendmachung von Gewährleistungsansprüchen müssen die Produkte ordnungsgemäß angeschlossen, betrieben und gemäß den Angaben in den Datenblättern verwendet werden. Weitere Voraussetzungen sind ein abgeschlossener, lückenloser Wartungsplan und ein Inbetriebnahmeprotokoll.
  • Seite 6: Warnungen

    | Technische Daten • Sorgen Sie dafür, dass alle Warnschilder auf der Einheit vollständig und lesbar sind. • Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder ohne Erfahrung und Vorkenntnisse bestimmt, es sei denn, diese Personen wurden von ei- ner für ihre Sicherheit verantwortlichen Person in den Gebrauch des Geräts unterwiesen.
  • Seite 7: Abmessungen Und Gewicht

    Technische Daten | Abmessungen und Gewicht 1280 1200 200x4 1263 Das Gewicht des Geräts ist 80 kg. Kanalanschlüsse Bild 2 Kanalanschlüsse Symbol Beschreibung Symbol Beschreibung Zuluft Außenluft Fortluft Abluft Einbauempfehlung betreffend Kondensation 3.3.1 Kondensation im Inneren des Lüftungsgerätes Das Gerät sollte im Dauerbetrieb laufen. Wenn das Gerät vom Benutzer manuell oder aufgrund der Einstellungen im Wochenprogramm gestoppt werden soll, empfehlen wir luftdichte Absperrklappen in der Ab- und Zuluft zu installieren.
  • Seite 8: Kondensation Außen Am Lüftungsgerät

    Lieferung, Transport, Lagerung Transport und Lagerung Das SAVE VSR 400 sollte so gelagert und transportiert werden, dass es vor materiellen Schäden geschützt wird. Abdek- kungen sollten benutzt werden, um zu verhindern, dass Staub, Regen und Schnee eindringen und das Gerät und seine Bestandteile schädigen können.
  • Seite 9: Installationsvoraussetzungen

    F. Vertikale Installationsposition D an der Wand mit der Luftzufuhr nach unten ist nicht gestattet, weil die Wär- me vom Nachheizregister im Gerät steigt. Standort und Platzbedarf Platzieren Sie das SAVE VSR 400 vorzugsweise in einem separaten Raum (z. B. Abstellraum, Waschküche oder Ähnliches). 4560082 | v01...
  • Seite 10: Empfehlung Für Den Standort Der Außenluftansaugung

    Dacheinheit mit hinreichendem Abstand zu Lufteinlässen, Fenstern etc. nach außen geleitet. Zugang zur Stromversorgung Das SAVE VSR 400 wird mit ca. 1–1,5 m Kabel und einem Stecker für 230 V, einphasig geerdet, geliefert. Stellen Sie sicher, dass die Steckdose in Reichweite des Steckers ist.
  • Seite 11: Installation Und Konfiguration Der Zubehörteile

    Bitte beachten Sie die dem Zubehör beiliegenden Anweisungen oder das Handbuch „Service und Zubehör Installation“, das Sie in unserem Online-Katalog finden. Elektrische Anschlüsse Aufbau der Hauptplatine Das SAVE VSR 400 ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet. Bild 4 Anschlüsse der Hauptplatine Position Beschreibung Verbindung zur außenliegenden Anschlussbox...
  • Seite 12: Externe Anschlüsse (Außenliegenden Anschlussbox)

    | Elektrische Anschlüsse Position Beschreibung Klemmen für internen relativen Feuchtigkeits-/Temperatursensor Analogeingang 1 — Außenluftfühler Analogeingang 2 - Zuluftfühler Analogeingang 3 - Frei konfigurierbar Analogeingang 4 - frei konfigurierbar / Überhitzungs-Temperatursensor (Geräte mit elektrischem Heizregister) Analogeingang 5 - frei konfigurierbar Digitaleingang 1 – Rotor-Schutzsensor (nur bei den Modellen VSR, VTR) Digitaleingang 2 - Frei konfigurierbar / Dunstabzugshaube (VTR 150/K) Analogausgang 2 - frei konfigurierbar / elektrisches Heizregister (VTC 700) Analogausgang 1 –Regelsignal für Rotationswärmeübertrager (bei Modellen des Typs...
  • Seite 13: Vor Inbetriebsetzung Des Systems

    Vor Inbetriebsetzung des Systems | Position Beschreibung UI1–5 Frei konfigurierbarer Universaleingang. Kann als Analogeingang (0 bis 10 V) oder als Digitaleingang (24 V) festgelegt werden. UI1-Standardkonfiguration: Druckwächter UI2-Standardkonfiguration Dunstabzugshaube UI3-Standardkonfiguration: Feueralarm UI4-Standardkonfiguration: Stoßlüftung Maximaler Strom 200mA bei 24VDC + -10%. Vor Inbetriebsetzung des Systems Überprüfen Sie nach Abschluss der Installation, dass: •...
  • Seite 14: Abschlussroutinen

    | Abschlussroutinen Stellen Sie die Drehzahl der Zu- und Abluftventilatoren für jede Stufe ein. Wenn Sie die Einstellungen abgeschlossen haben, überprüfen Sie diese. Sie können zu vorherigen Menüs zurückkehren und Änderungen vornehmen. Wählen Sie eine Heizungsart aus oder keine. Setzen Sie bei Bedarf den Timer für den Filterwechsel zurück. Beenden Sie den Inbetriebnahmeassistenten über die Schaltfläche „OK“.
  • Seite 15: Eu Konformitätserklärung

    Schutzarten durch Gehäuse (IP Code). Der Hersteller bestätigt hiermit, dass EN 62233 SAVE VSR 400 Verfahren zur Messung der elektromagnetischen Felder von Haushaltgeräten und ähnlichen Elektrogeräten im alle anwendbaren Anforderungen der folgenden Richtli- Hinblick auf die Sicherheit von Personen in elektroma- nien und Bestimmungen eingehalten werden.
  • Seite 16 Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
